C40灌浆料的市场价格区间

2025年市场上C40灌浆料？根据近期华东地区建材集采数据，常规型C40灌浆料的吨价通常在1200-1800元之间浮动。这个价格区间主要取决于三个关键因素：原材料中硅酸盐水泥占比（40%-60%）、骨料粒径（0.5-5mm连续级配）以及外加剂类型（是否含早强组分）。经验上来说，冬季施工时添加防冻剂的配方会比基础款贵15%左右。

实际操作中，某高铁轨道板灌浆项目招标显示，满足GB/T 50448-2015标准的C40灌浆料中标均价为。这里要注意，早强型（1天强度≥20MPa）和超流态（初始流动度≥320mm）等特殊性能要求会让价格上浮10%-20%。

影响价格的关键技术参数

决定灌浆料的核心不是标号，而是背后的性能指标。以C40为例，28天抗压强度必须≥40MPa只是基础要求，真正影响造价的是竖向膨胀率（0.02%-0.1%）、氯离子含量（≤0.03%）这些隐性指标。去年参与的某核电站屏蔽层灌浆项目，就因为要求辐射屏蔽性能，吨价达到了普通型号的2.3倍。

从配合比角度看，采用52.5级水泥比42.5级每吨成本增加80-120元；如果骨料改用特制陶粒替代石英砂，吸水率控制在3%以下的配方又要贵左右。这些细节在采购询价时往往被忽视。

施工场景如何选择性价比方案

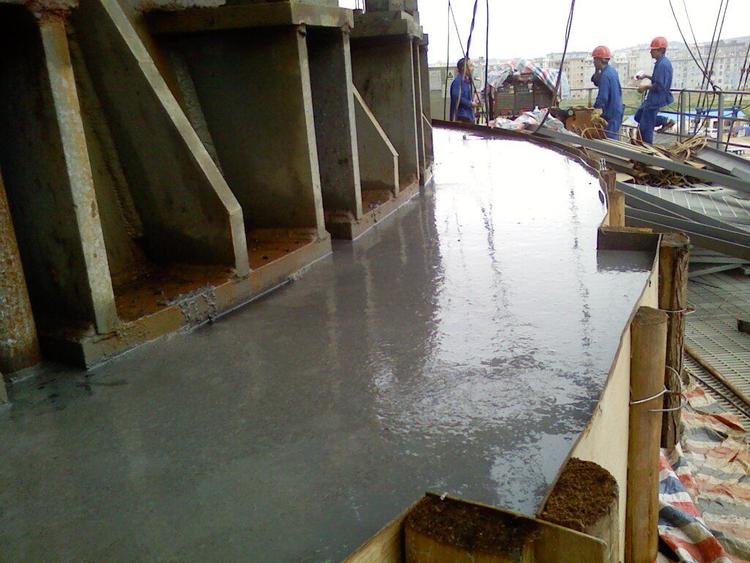

在桥梁支座灌浆这类典型场景，我们更推荐采用"基准型C40+现场添加外加剂"的灵活方案。比如某长江大桥项目，通过在基础配方中按0.8%-1.2%掺量现场添加甲酸钙早强剂，既满足了24小时开放交通的要求，又比直接采购早强型节省了9%的材料成本。

但对于地铁管片拼装缝灌浆这种难以二次施工的部位，反而应该选择保塑时间≥60分钟的专用型号。虽然单价高出15%，但避免了因流动性损失导致的二次灌浆费用——这个经验来自深圳地铁14号线施工教训。

采购时必须核验的技术文件

千万别只看C40灌浆料就下单，这三个文件必须查验：首先是第三方检测报告（重点看泌水率和钢筋锈蚀试验），其次是工厂的原材料溯源记录（特别是膨胀剂的来源），最后是批次留样检测方案。去年某体育馆预制看台灌浆事故，问题就出在供应商偷换粉煤灰等级上。

对于大型项目，建议要求厂家提供同配比工程案例的28天强度发展曲线。我们验收某海上风电基础灌浆时，就发现标称C40的产品7天强度仅达28MPa，这种潜伏风险在报价单上根本看不出来。

冬季施工的特殊配方选择

当环境温度低于5℃时，常规C40灌浆料的7天强度发展会延缓40%以上。我们处理哈尔滨某高架桥冬施项目时，采用-10℃施工型配方，关键调整包括：①胶凝材料中掺入8%硫铝酸盐水泥 ②引气剂控制在0.02%以内（避免强度损失）③复合防冻组分（硝酸钙+尿素）。施工时配合50℃温水拌和，使入模温度＞15℃，最终56天强度反而超出设计值12%。需注意这种配方在常温下会产生膨胀应力，不适合四季通用。

超高层泵送的技术要点

在300米以上建筑核心筒灌浆作业中，C40料需同时满足强度与泵送性要求。通过广州东塔项目实测数据，建议控制以下参数：①扩展度初始值≥650mm，30分钟损失≤15% ②压力泌水率＜3%（防止堵管）③骨料粒径严格≤2.36mm。特别要验证纤维增强型产品的泵送性能——某项目曾因聚丙烯纤维结团导致17层以上泵送失败，后改用预分散纤维母料才解决。

海洋环境下的防腐强化措施

青岛某跨海大桥的检测数据显示，普通C40灌浆料在浪溅区5年后氯离子扩散系数会恶化3倍。针对这类工况，建议采用三重防护体系：①胶材中掺入10%硅灰填充孔隙 ②添加2%钙铝类防腐剂 ③表面涂装渗透结晶材料。实验室对比表明，该方案可使28天电通量＜800库仑，60次干湿循环后的强度损失率＜8%。但要注意硅灰掺量超过12%时需配合高效减水剂，否则流动度将急剧下降。
