JS水泥基渗透结晶防水涂料的工作原理

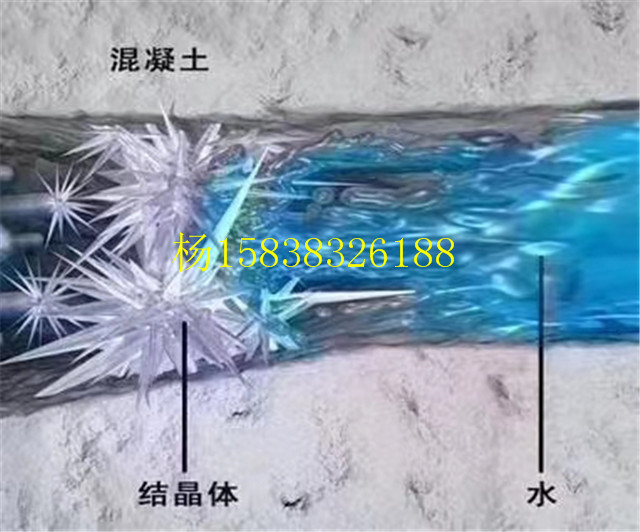

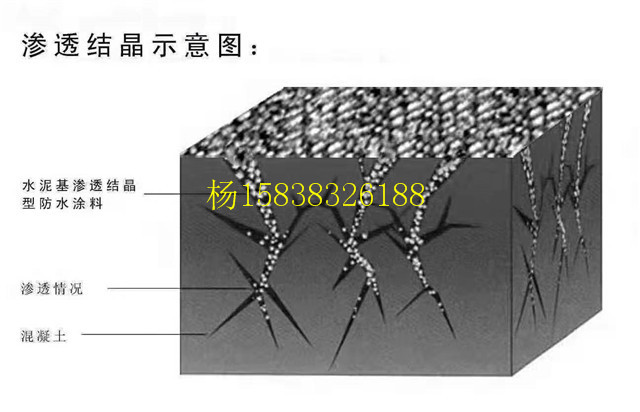

作为新型刚性防水材料，水泥基渗透结晶型涂料的核心机理是通过活性化学物质与混凝土中游离钙的二次反应。当材料接触水分时，其含有的硅酸盐类催化剂会促使生成不溶性枝蔓状晶体，这些晶体会沿着毛细孔隙生长，最终形成致密的防水层。根据GB/T 18445-2012标准，合格产品在0.8MPa水压下持续96小时不应出现渗漏。

值得注意的是，这种自修复性能是水泥基渗透结晶材料的独特优势。当混凝土因应力产生微裂缝时，未完全反应的活性物质会与渗入的水分再次反应，自动封闭0.4mm以下的裂缝。实验室数据显示，在相对湿度70%的环境中，这种自修复过程通常需要7-14天完成。

材料配方的关键技术指标

优质JS防水涂料的配方中，活性化学物质含量应控制在总干粉质量的15%-20%之间。过高的含量会导致初凝时间缩短（低于20分钟），影响施工操作性；而过低则难以达到GB/T 23445-2009规定的28天抗渗压力≥1.2MPa的要求。常用的硅烷基粉末与水泥基材的粒径配比通常为1:3，细度控制在80-120目范围最佳。

在添加剂方面，缓凝剂的选择尤为关键。经工程验证，葡萄糖酸钠类缓凝剂在掺量0.3%-0.5%时，既能保持45-60分钟的可操作时间，又不会明显降低早期强度。另外，为保证涂层与基面的粘结力，胶粉掺量建议不低于干粉总量的2.5%。

现场施工的关键控制点

基面处理是决定防水效果的首要因素。混凝土基面必须达到GB 50208-2011要求的坚固、清洁标准，含水率需控制在8%以下。对于存在蜂窝麻面的部位，应先用修补砂浆找平，且表面粗糙度宜控制在Ra≤2.5mm。喷水养护7天以上的新浇混凝土需彻底干燥后方可施工。

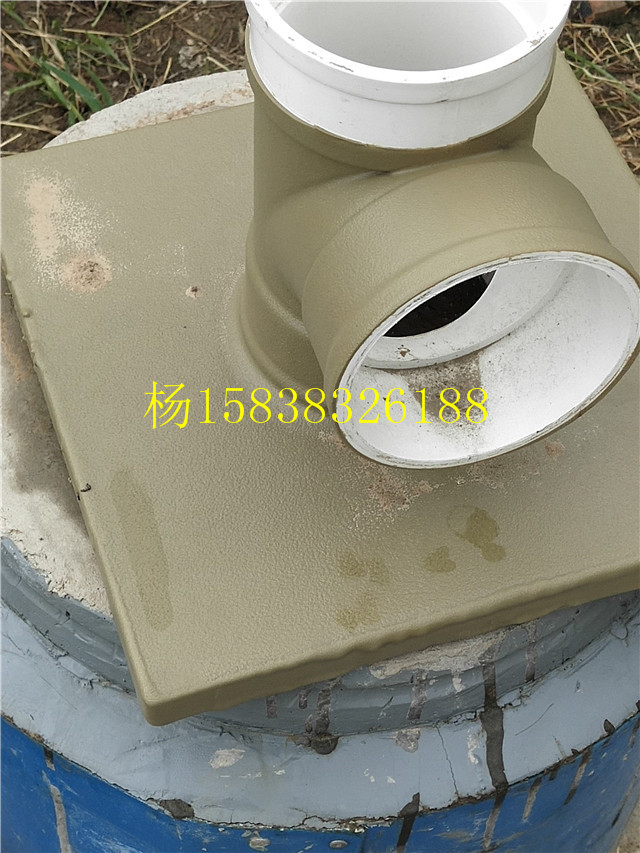

涂料搅拌时建议采用低速电动搅拌器（400-600rpm），加水比例严格按说明书控制，通常为粉料的25%-30%。两遍涂刷的间隔时间应根据环境温度调整：20℃时约4-6小时，低于10℃时应延长至8-12小时。最终成膜厚度不应小于1.2mm，阴阳角处需做加强处理。

工程验收与性能检测方法

按照JGJ/T 212-2010规范，现场验收主要包含三项指标：目测检查涂层应无开裂、起皮现象；采用2m直尺检查平整度偏差≤3mm；使用涂层测厚仪随机检测，最小厚度不得低于设计值的90%。对于重要工程部位，还应进行48小时蓄水试验，水位高度不低于50mm。

实验室检测更关注材料本质性能。抗渗性能测试应采用Φ175mm混凝土试块，养护28天后在专用设备上加压至1.5MPa。合格的水泥基渗透结晶材料试块背水面应无渗水现象，且渗透高度不超过试件总高度的1/3。冻融循环测试则需满足50次循环后质量损失≤5%的要求。

特殊工况下的应用注意事项

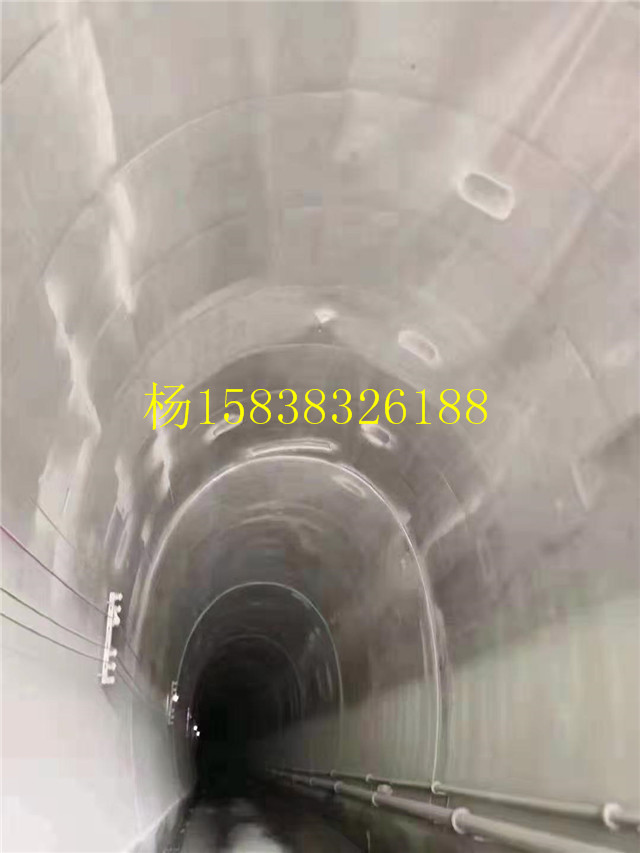

在高温环境下施工时（＞35℃），建议在早间或晚间作业，并采取遮阳措施。新涂刷的涂层在初凝前若遇降雨，需立即覆盖塑料薄膜保护。对于地下工程中常见的带水作业情况，应选用快凝型配方，并在涂料中添加3%-5%的速凝剂，但需注意这会降低材料的自修复能力。

对于存在振动的设备基础，建议配合聚酯纤维布增强层使用。纤维布搭接宽度不小于100mm，涂刷时应确保完全浸透。在海水侵蚀环境中，配方中还应掺入6%-8%的硅灰，以提高抗氯离子渗透性能，经改良后的材料氯离子扩散系数可降至2×10⁻¹²m²/s以下。
