聚能液（DPS永凝液）作为新一代混凝土防护材料，其分子渗透成膜特性在建筑工程领域展现出显著优势。这种无机水性溶液能深度渗入混凝土毛细孔道，与游离钙发生化学反应形成致密结晶层，使基体获得永久性防水抗渗能力，按GB/T 23445-2009标准测试，其28d抗渗压力可达1.5MPa以上。

聚能液的化学反应机理

聚能液的核心作用源于活性硅酸盐与混凝土中氢氧化钙的二次水化反应。当溶液渗透至基材内部3-8mm深度时，会生成不溶性硅酸钙晶体，该过程符合GB 50208-2011中关于渗透结晶型材料的技术要求。实验室电镜观测显示，结晶产物可有效堵塞0.4mm以下的毛细孔隙，孔隙率降低幅度达60%-75%。

反应速率受环境温湿度显著影响，在20℃、相对湿度65%条件下，7d即可完成主要结晶过程。值得注意的是，该材料具有自修复特性，当混凝土出现0.3mm以下微裂纹时，未反应的活性成分会继续生成新结晶物，这一特性在JGJ/T 317-2014标准中被称为"持续防护效应"。

关键施工技术参数控制

基层处理是决定聚能液使用效果的首要环节。混凝土基面需达到GB 50209-2010规定的二级平整度，含水率不宜大于8%，表面浮浆必须通过喷砂或机械打磨彻底清除。实测数据表明，基面拉拔强度≥1.5MPa时，材料渗透深度可提高约40%。

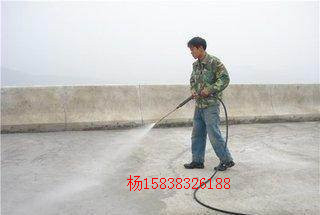

施工采用十字交叉喷涂法，用量控制在0.25-0.3kg/m²，喷嘴距基层30-50cm为宜。环境温度低于5℃时应停止作业，否则会延长初凝时间至6-8小时。根据大量工程案例统计，单遍施工的渗透深度与基层密实度呈负相关，C30混凝土通常能达到5-7mm的有效结晶层。

耐久性测试与性能验证

依据GB/T 50082-2009进行的加速老化试验显示，经聚能液处理的试件在300次冻融循环后，质量损失仅0.8%，远低于标准规定的5%限值。氯离子扩散系数测试结果稳定在1.5×10⁻¹²m²/s量级，满足JTJ 275-2000对海工混凝土的防护要求。

值得关注的是其抗碳化性能，28d加速碳化试验深度为0.5mm，相当于未处理试件的1/3。现场钻芯取样证实，经过10年自然暴露的工程构件，其表面硬度仍保持72HSD以上，证明结晶层具有与混凝土同寿命的特点。

特殊工况下的应用要点

在隧道衬砌等潮湿环境施工时，需优先选用粘度调整型配方，动态粘度宜控制在12-15mPa·s范围内。对于存在0.2mm以上活动裂缝的基层，应配合压力注浆工艺，确保裂缝两侧20cm范围内达到饱和渗透状态。

地下工程中遇到pH值小于4的酸性环境时，建议增加至两遍施工，间隔时间不少于6小时。某地铁项目监测数据显示，这种处理方式可使混凝土中性化深度从年平均值1.2mm降至0.3mm以下。

与传统材料的性能对比

相较于有机成膜类防水材料，聚能液的优势在于不改变混凝土透气性。按照GB/T 17146-2015测试，其水蒸气透过率保持在1.25g/(m²·h)，而丙烯酸类涂料通常低于0.5g/(m²·h)，这对地下工程防潮尤为关键。

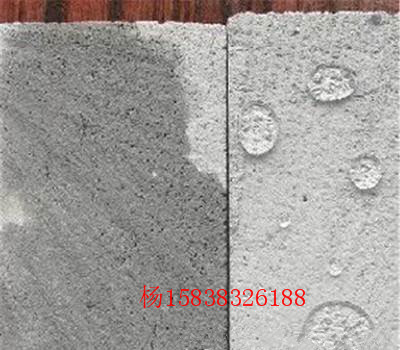

与硅烷类渗透剂相比，其结晶反应产物的耐水压性能提升显著。参照JC/T 1018-2006标准测试，7d泡水后的接触角仍大于110°，且不会出现硅烷材料常见的表面粉化现象。但需注意，该材料对已严重碳化的老旧混凝土加固效果有限，碳化深度超过10mm时需先做基面复原处理。
