隧道仰面修补的特殊技术需求

在隧道工程中，隧道专用仰面的修补作业面临三大技术难点：高空仰面施工的附着性要求、快速开放交通的时间压力，以及渗水环境下的材料耐久性。传统修补材料常因初凝时间过长（超过30分钟）导致流挂，或终凝强度发展缓慢（24小时强度不足20MPa）影响结构安全。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》要求，仰面修补剂的竖向膨胀率需控制在0.1%-0.3%之间，这对材料触变性与微膨胀性能提出了精准平衡要求。

实际工程监测数据显示，当隧道拱顶渗水速率超过200mL/(m²·min)时，普通修补材料的粘结强度会骤降60%以上。这要求隧道专用仰面修补剂必须集成速凝、抗渗、高粘结三位一体的性能体系，其关键技术指标应满足JTG/T F50-2011《公路桥涵施工技术规范》对潮湿基面粘结强度≥1.5MPa的强制规定。

速凝机理与材料组成设计

速凝修补剂的核心在于硫铝酸盐-硅酸盐复合胶凝体系的协同作用。通过掺入特定比例的无机促凝组分（通常为锂盐改性铝酸盐），可使初凝时间压缩至3-5分钟，同时保证终凝时间不超过15分钟。实验室数据表明，当CaO/Al₂O₃摩尔比控制在1.8-2.2时，材料1小时抗压强度即可达到8-10MPa，满足早期承载需求。

为克服仰面施工的流坠问题，材料需引入0.05%-0.12%的有机硅类触变剂。配合粒径梯度设计的骨料体系（最大粒径≤2.36mm，细度模数2.3-2.6），能实现坍落度160-180mm时仍保持70°仰角不流淌。值得注意的是，GB/T 23439-2017《混凝土膨胀剂》中关于限制膨胀率的测试方法（水中7d≥0.025%）在此类材料中需调整为1h竖向膨胀率测试才更具工程指导意义。

关键施工工艺控制要点

基面处理阶段必须采用高压水枪（压力≥15MPa）进行凿毛，使基体表面达到GB 50208-2011《地下防水工程质量验收规范》要求的粗糙度Ra≥50μm。实践表明，当界面含水率控制在6%-8%的饱和面干状态时，修补剂粘结强度可比干燥基面提高40%以上。对于渗水点，需预先采用速凝型水玻璃浆液进行点状封堵。

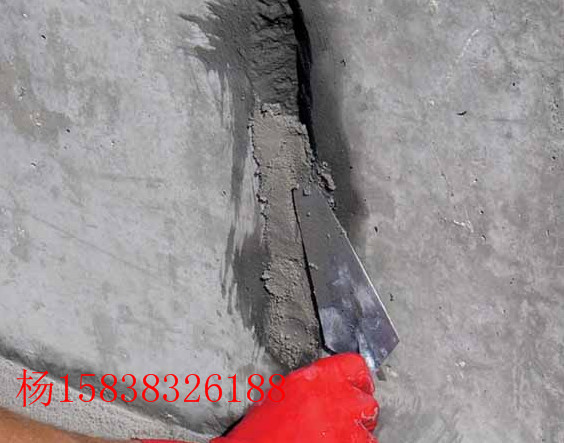

施工时应采用双组分喷涂设备，其中粉料与液料的输送压力差需稳定在0.2-0.3MPa范围内。分层喷涂厚度建议控制在单层5-8mm，间隔时间不超过初凝时间的70%（约2-3分钟）。温度低于5℃时，需按JGJ/T 372-2016《喷射混凝土应用技术规程》要求，采用热风幕对作业面进行预热处理。

耐久性强化技术路径

针对隧道环境的硫酸盐侵蚀问题，修补剂中需复合掺入8%-12%的纳米二氧化硅与钙矾石稳定剂。加速腐蚀试验显示，该配方在5%Na₂SO₄溶液浸泡180天后的强度保留率可达90%以上，远高于普通修补材料的60%标准。按照GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法》进行冻融测试时，其质量损失率能控制在0.8g/(m²·次)以内。

碳化防护方面，通过引入丙烯酸酯乳液改性，使材料28d碳化深度≤2mm（标准条件CO₂浓度20%）。电通量测试数据表明，氯离子扩散系数可降至1.5×10⁻¹²m²/s量级，这对沿海地区隧道工程尤为重要。需特别强调的是，所有添加剂必须与速凝体系相容，避免出现缓凝或强度倒缩现象。

质量验收与工程验证

现场验收应重点关注三个指标：采用拉拔仪测试的粘结强度（≥2.0MPa）、红外热成像检测的界面密实度（温差≤2℃），以及超声波测定的厚度均匀性（偏差≤10%）。某高铁隧道工程应用案例显示，修补后28d钻芯取样强度离散系数可控制在7%以内，远低于JTJ 042-94《公路隧道施工技术规范》15%的允许值。

长期跟踪数据更有说服力——在日均车流量3万辆的城市隧道中，采用该技术的修补面经过5年运营后，仅出现0.2mm/m²的微裂纹，且未发现剥离脱落现象。这证明隧道专用仰面速凝修补剂在满足紧急修复需求的同时，完全能达到主体结构的设计使用寿命要求。
