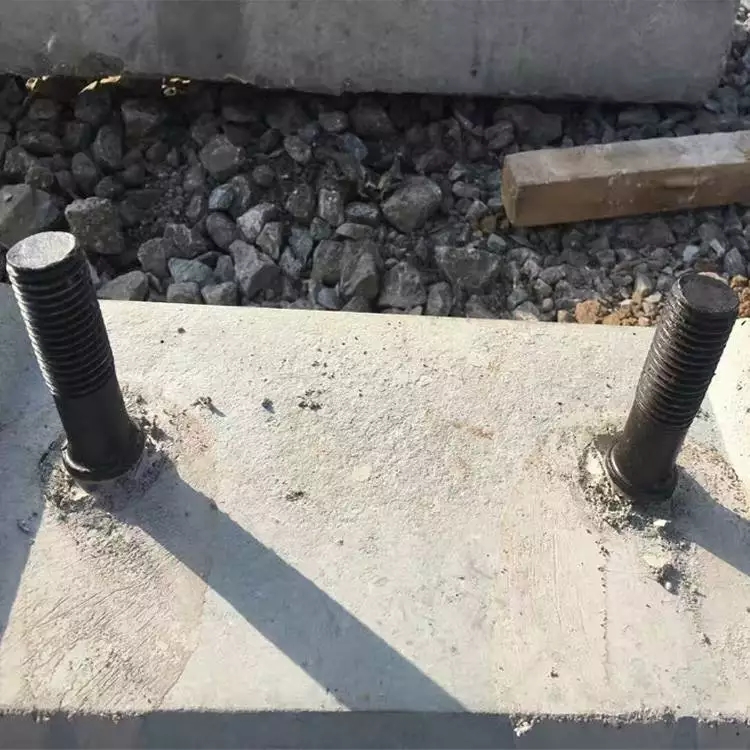

在铁路和城市轨道交通施工中，当道钉需要同时满足结构锚固与电气绝缘双重需求时，普通的锚固剂往往因导电性导致信号系统误判。所谓绝缘型道钉锚，就是一种在固化后能有效阻断电流通路、同时提供≥50kN拉拔力的特种材料，专为解决轨道电路区段的绝缘锚固问题而设计。

为什么普通锚固剂会导致信号短路

传统水泥基或环氧锚固剂在配方中含有大量金属氧化物或导电填料，固化后形成的锚固体电阻率通常低于10⁶ Ω·cm。在轨道电路区段，道钉通过锚固剂与混凝土枕或钢桥面板形成电气连接，一旦电阻值低于标准要求的10⁹ Ω，就会造成牵引电流泄漏，引发轨道电路红光带误报。

以某铁路局更换绝缘轨距杆的案例为例，现场曾使用普通改性环氧锚固剂，结果在雨季连续出现三次信号异常。拆检后发现锚固剂内部碳化形成的导电通道直接连通了道钉与预埋套管，实测绝缘电阻仅1.2×10⁶ Ω。这个教训说明，在电气化铁路区段，锚固剂的绝缘性能必须作为独立的验收指标。

绝缘型道钉锚固剂的材料设计原理

要实现可靠的绝缘锚固，配方上必须做到两点：一是选用高电阻率的有机-无机杂化树脂作为基体，其体积电阻率需稳定在10¹² Ω·cm以上；二是彻底剔除所有导电性填料，改用经过表面处理的硅微粉或氧化铝作为增强相。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》中关于绝缘性能的补充条款，这类材料的绝缘电阻值在浸水48小时后仍不得低于5×10⁹ Ω。

实际操作中，我们遇到过供应商用普通锚固剂加少量石英砂冒充绝缘型产品的情况。检测方法很简单：用500V兆欧表测量固化试块的两端电阻，读数低于10⁹ Ω的基本可以判定为不合格。经验上来说，正规产品的实测值通常在10¹¹~10¹² Ω之间，这个余量能保证在潮湿或污染环境下仍满足设计要求。

关键施工参数与质量控制要点

施工温度直接影响绝缘性能的稳定性。以某高铁无砟轨道道钉锚固工程为例，当环境温度低于5℃时，树脂基体的交联反应不充分，固化后绝缘电阻会下降一个数量级。因此规范要求施工温度控制在10℃~35℃之间，养护时间不少于24小时，且期间不能受潮。检测标准可参照TB/T 2093-2018《铁路线路用道钉》，其中明确规定了绝缘型锚固剂的拉拔力测试与电阻率测试应同步进行。

另一个容易被忽略的细节是搅拌工艺。现场工人为了省事，有时会多加水或稀释剂来增加流动性，这会导致树脂与填料分离，形成不均匀的导电通道。正确的做法是使用低速搅拌机（转速不超过300rpm）搅拌3分钟，静置1分钟消泡后再注入锚孔。从我们做的对比试验来看，规范搅拌的试件绝缘电阻比随意搅拌的高出近两个数量级。

某跨海大桥支座锚固的实战经验

去年参与的一个跨海大桥支座更换项目，要求锚固剂不仅要绝缘，还要耐海水腐蚀。桥面轨道区段共有240个道钉需要重新锚固，我们选用了改性环氧基绝缘型锚固剂。施工前做了三组模拟试块，分别测试了浸海水30天、冻融循环50次和紫外线老化1000小时后的绝缘电阻，结果均保持在10¹⁰ Ω以上。

施工中最头疼的是潮气问题。桥面湿度常年超过80%，而绝缘型锚固剂对水分特别敏感。我们采取的措施是：锚孔先用热风机吹干至含水率低于4%，再涂刷一道专用界面剂封闭。最后实测的240个锚固点，绝缘电阻全部合格，拉拔力平均值达到62kN，超过了设计要求的50kN。这个案例说明，只要材料选对、工艺到位，绝缘型道钉锚固剂完全能应对严苛的现场环境。
