60D-重力砂浆的基本特性与工程定位

重力砂浆是一种专为承重结构灌缝设计的高性能材料，其60D指标代表28天抗压强度≥60MPa，同时具备优异的自流平和微膨胀特性。这类材料在桥梁支座锚固、预制构件连接等场景中替代传统普通砂浆，能显著提升结构整体性和耐久性。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，其关键性能需满足流动度≥300mm、竖向膨胀率0.02%~0.1%的技术要求。

与常规灌浆料相比，60D级重力砂浆更注重长期荷载稳定性。实验室数据显示，在持续50kN/m²压力作用下，其90天压缩变形量可控制在0.3mm以内。这种特性使其特别适用于高速铁路无砟轨道板填充、重型设备基础二次灌浆等对形变敏感的关键部位，能有效避免因徐变导致的应力重分布问题。

材料组成与配比设计要点

典型60D-重力砂浆采用52.5级硅酸盐水泥作为基材，掺入40%~50%级配石英砂（粒径0.16~0.63mm）作为骨料体系。为达到设计强度，通常会复合掺入8%~12%硅灰和5%~8%纳米碳酸钙，这种组合能将56天碳化深度控制在1.0mm以下，满足GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》的Ⅰ类防护要求。

在配合比调试阶段，需特别注意减水剂与缓凝剂的协同效应。实践表明，聚羧酸系减水剂掺量0.8%~1.2%时，配合1‰~2‰的葡萄糖酸钠缓凝剂，可实现在25℃环境温度下保持90min工作性，同时不影响早期强度发展。但要注意，当环境温度超过30℃时，缓凝剂用量需增加30%以避免假凝现象。

现场施工关键控制参数

重力砂浆施工前必须进行基面处理，包括凿毛（平均粗糙度≥3mm）、预湿（含水率控制在10%~15%）等工序。根据JGJ/T 70-2009《建筑砂浆基本性能试验方法标准》，拌合水温度应维持在15~25℃之间，机械搅拌时间不少于3分钟，浆体密度需达到2.15~2.25g/cm³才算合格。

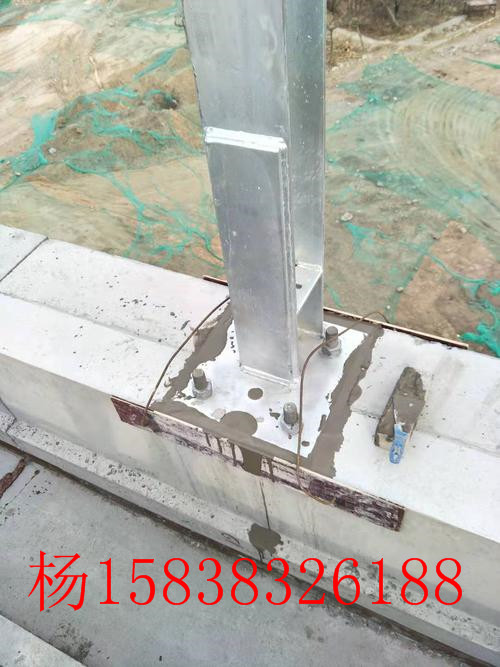

灌注作业时，单次浇筑厚度建议控制在50~100mm范围。当厚度超过150mm时，应采用分层浇筑工艺，间隔时间不超过初凝时间的1/2（通常为40~60分钟）。特别要注意的是，在结构转角或钢筋密集区，需将流动度适当调高至320~350mm，必要时可掺入0.1%~0.2%的触变剂改善通过性。

特殊环境下的施工应对措施

冬季施工（5℃以下）时，除常规保温措施外，建议采用硫铝酸盐水泥替代部分硅酸盐水泥，掺量不超过30%。配合早强型防冻剂（氯离子含量＜0.1%），可使-5℃环境下的3天强度仍能达到设计值的50%。但要注意，此种配方的后期强度增长率会降低10%~15%，需在配合比设计时预留强度裕量。

对于沿海高盐雾区域，建议在配方中加入6%~8%的矿渣微粉，并严格控制总碱含量≤0.6%。实验室加速腐蚀试验表明，这种改性配方的氯离子扩散系数可降至1.5×10⁻¹²m²/s以下，显著优于普通配方的3.2×10⁻¹²m²/s。施工后表面还应涂刷专用防护剂，形成双重防腐体系。

质量验收与常见问题处置

依据GB 50204-2015《混凝土结构工程施工质量验收规范》，60D-重力砂浆应每50m³留置一组试块，同时进行实体取芯检测。芯样直径不宜小于70mm，抗压强度离散系数控制在15%以内为合格。对于重要结构，还需进行超声波检测，波速≥4000m/s视为密实度达标。

常见质量缺陷包括表面气孔（直径＞2mm且每㎡超过5个）和分层离析。前者多因消泡剂失效或振捣不足导致，可通过二次压浆修补；后者往往与用水量超标有关，需返工处理。经验表明，在终凝前采用带压力（0.2~0.3MPa）的注浆枪补灌，能有效修复80%以上的表层缺陷。
