RM沥青路面还原养护剂的核心机理

沥青路面还原的核心在于通过活性组分渗透并重组老化沥青的分子结构。RM养护剂中含有芳烃油和聚合物再生剂，能补充挥发损失的可溶分，实测渗透深度可达8-12mm（依据GB/T 4509-2010测试）。实验室数据显示，处理后的沥青针入度可恢复至原始状态的85%以上，软化点温差控制在3℃以内。

与传统雾封层不同，这类材料通过化学还原而非物理覆盖实现功能。其特有的硫化物交联体系能与旧沥青中的自由基反应，重建三维网状结构。现场取样分析表明，经处理的混合料动态模量提升约30%，且不会改变原有路面的摩擦系数。

材料性能的关键指标控制

根据JT/T 1234-2018标准，优质还原养护剂需满足三大性能：运动粘度（50℃）应保持在200-400mm²/s区间，闪点不低于230℃，蒸发残留物含量＞65%。我们通过旋转薄膜烘箱试验（RTFOT）验证发现，符合标准的产品质量损失率应＜2.5%。

特别要注意的是，材料与不同标号沥青的适配性。试验表明，对于AC-16级配的70#基质沥青，建议添加5-8%的养护剂；而SBS改性沥青则需调整至3-5%，过量会导致胶结料过度软化。通过DSR流变测试可验证复数剪切模量恢复效果。

施工工艺的技术要点

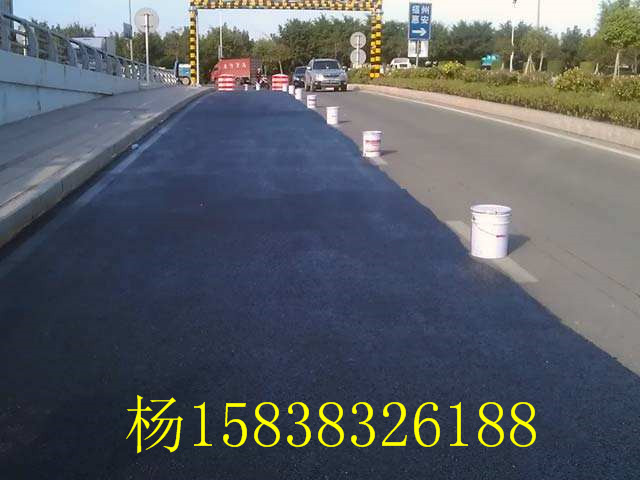

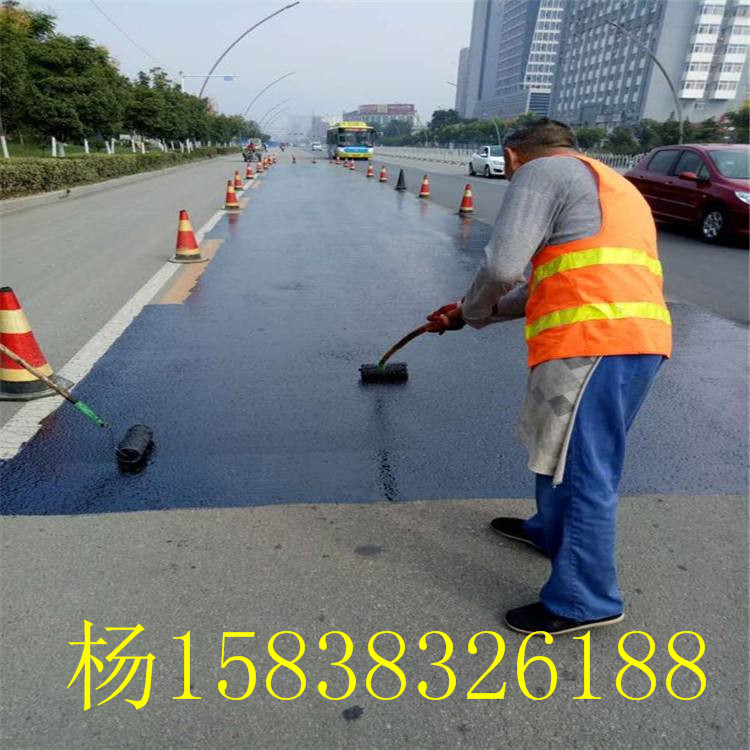

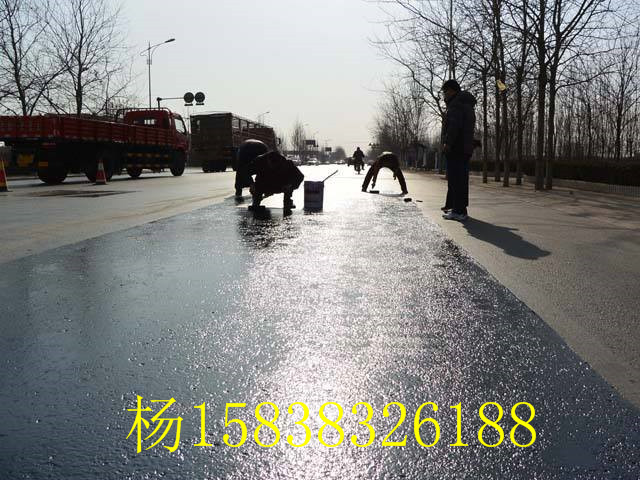

施工前必须彻底清洁路面，裂缝宽度＞5mm需先进行灌缝处理。采用专业喷洒设备时，喷嘴压力宜控制在0.3-0.5MPa，横向重叠宽度保持10-15cm。温度是核心参数——环境温度低于15℃或路面含水率＞5%时严禁施工。

实际工程案例显示，每平方米用量0.8-1.2kg效果最佳。双层施工时，间隔时间应＞4h以确保充分渗透。验收时按照JTG E60-2008规范，检测渗水系数（≤50ml/min）和构造深度（TD≥0.55mm）两项关键指标。

与其他养护技术的对比优势

相比铣刨重铺工艺，沥青路面还原可节约60%以上成本，且施工后2h即可开放交通。对照微表处技术，其优势在于不改变路面标高，特别适用于桥面铺装层养护。实测数据表明，经处理的路面使用寿命可延长3-5年。

该技术对反射裂缝的抑制效果显著。通过落锤式弯沉仪（FWD）检测，处理后的路段弯沉值降低约40%。但需注意，对于结构性损坏（如基层沉陷）的路面，仍需先进行结构修复。

特殊环境下的应用注意事项

在重载交通路段应用时，建议配合纤维增强技术使用。试验证明，添加0.3%玄武岩纤维的复合体系，其车辙动稳定度可提升至4000次/mm以上（GB/T 328.1-2007）。高原地区施工需特别关注紫外线影响，应选择含抗紫外剂配方的产品。

沿海盐雾环境会加速还原剂有效成分分解，此时养护周期需缩短至常规地区的2/3。我们通过电化学阻抗谱测试发现，添加硅烷偶联剂的配方能使耐盐雾性能提升2倍以上。
