新亚冷补料的核心技术特点

作为新一代沥青路面修补材料，新亚冷补料采用了改性沥青与特殊级配骨料的复合体系。其最大特点是能在-10℃至50℃环境温度下直接施工，无需加热处理，突破了传统热拌沥青的季节性限制。根据GB/T 30598-2014《道路用冷补沥青混合料》标准，该材料初始稳定度需达到2.5kN以上，而实测数据显示其成型24小时后的马歇尔稳定度可达5.8-6.3kN。

材料中的高分子改性剂形成三维网状结构，使混合料具有优异的抗车辙性能。实验室轮碾试验（60℃，0.7MPa）表明，其动稳定度超过2800次/mm，远高于规范要求的800次/mm。这种特性特别适合重载交通路面的应急修补，能有效抵抗货车制动产生的剪切力。

配合比设计与原材料控制

新亚冷补料的矿料级配采用间断式设计，4.75-9.5mm粗骨料占比控制在35%-40%，确保形成骨架嵌挤结构。细集料选用石灰岩机制砂，0.075mm通过率严格控制在8%-12%之间，既保证沥青膜厚度，又避免细粉过多导致强度下降。改性沥青用量通常为4.5%-5.2%，比常规热拌沥青高0.8-1个百分点。

关键控制指标包括沥青的60℃动力粘度（≥20000Pa·s）和弹性恢复率（≥75%）。生产过程中需监控集料含水率（≤0.5%），因为水分会影响添加剂与沥青的相容性。我们建议参照JTG E42-2005《公路工程集料试验规程》进行每日抽检。

冬季施工工艺要点

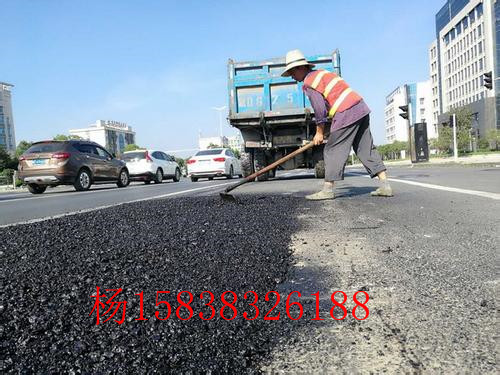

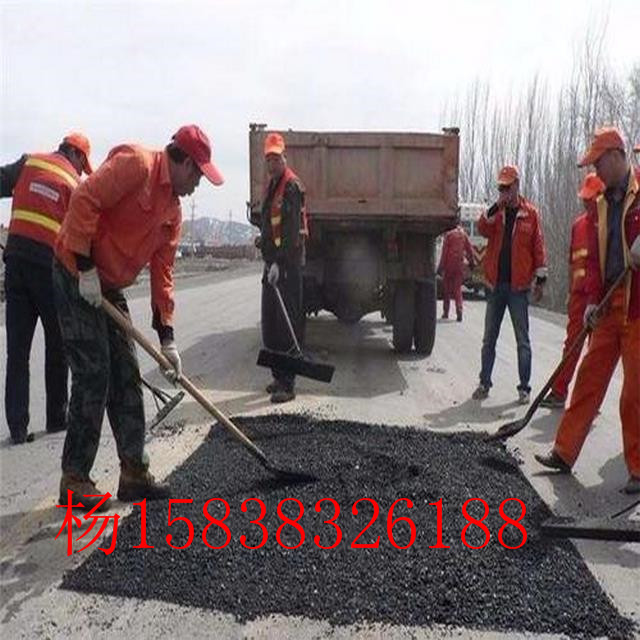

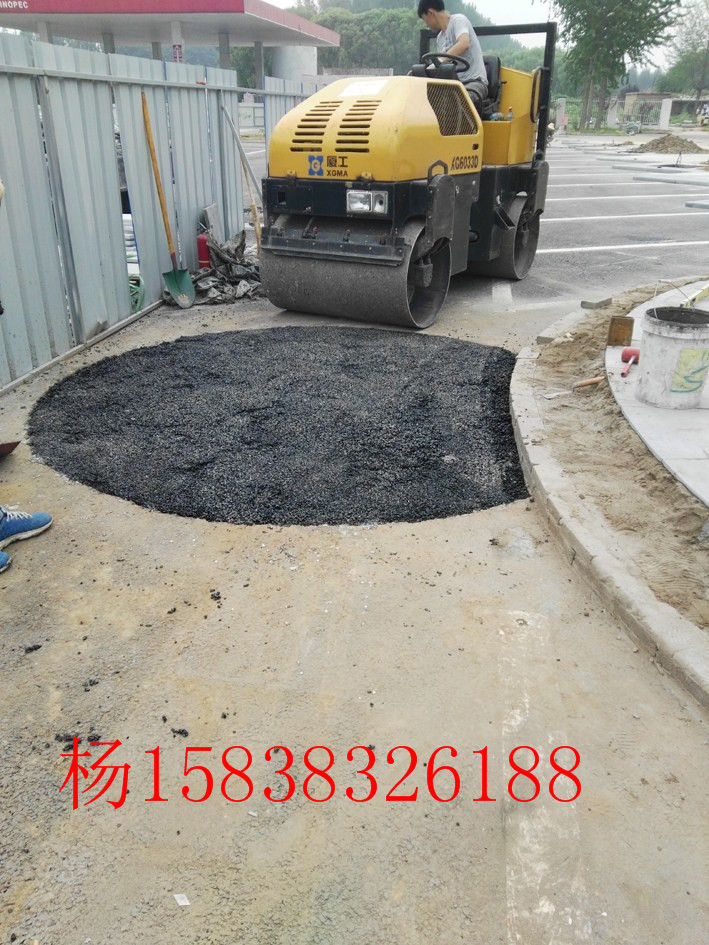

在低温环境下使用新亚冷补料时，建议先将坑槽底部喷洒专用界面剂（用量0.2-0.3kg/m²），可提升新旧材料粘结强度30%以上。摊铺厚度应比坑槽深度大20%-30%，采用小型压路机或平板夯分层压实，每层虚铺厚度不超过5cm。实测表明，-5℃施工时达到93%压实度所需碾压遍数比常温条件增加2-3遍。

特殊情况下需在雨雪天气抢修时，应采用高压气枪彻底清理基层积水。修补后立即撒布粒径3-5mm的预拌碎石作为临时封面，用量约1.5kg/m²，可有效防止车辆轮胎带起未完全固化的混合料。

长期性能评估与质量控制

通过为期两年的跟踪观测发现，采用新亚冷补料修补的路面，其平均服务寿命达14-18个月，是传统冷补料的2-3倍。关键质量验收指标包括现场取芯试件的空隙率（≤8%）、浸水残留稳定度（≥85%）以及冻融劈裂强度比（≥80%）。建议按照JTG 3450-2019《公路路基路面现场测试规程》进行随机抽样检测。

值得注意的是，材料储存期不宜超过6个月，袋装产品堆高应控制在10层以内。现场简易判别方法是用手掰开结块的混合料，若能在轻微压力下重新散开，说明添加剂尚未失效。超过保质期的材料需经60℃烘箱活化处理后方可使用。

特殊工况下的应用技巧

对于深度超过15cm的沉陷类病害，建议采用"夹层法"施工：底层先用粒径10-15mm的冷补粗料找平，中层铺设常规冷补料，面层采用细粒式配方。这种结构组合可使修补区承载能力提升40%以上，特别适合收费站、交叉口等特殊路段。

在钢桥面铺装层修补时，需特别注意冷补料与钢板的热膨胀系数匹配问题。通过掺加2%-3%的橡胶粉改性，能将线膨胀系数控制在28×10⁻⁶/℃以内，与钢板（12×10⁻⁶/℃）形成梯度过渡，避免温度应力导致层间剥离。施工前钢板表面必须达到Sa2.5级除锈标准，粗糙度宜在50-100μm之间。
