在建筑工程中，建筑表面回弹是影响混凝土结构耐久性的关键指标之一。通过喷涂或辊涂建筑表面回弹增强剂，能显著提升表层密实度与抗冲击性能，尤其适用于老旧建筑修复或高磨损区域。这类材料通常以硅烷基或纳米改性成分为主，其技术参数需符合GB/T 23445-2009《建筑防护用硅烷膏体》等规范要求。

回弹增强剂的核心作用机理

这类材料通过渗透结晶原理在混凝土毛细孔道中形成硅氧烷网络结构，深度可达3-5mm。测试数据显示，经处理的C30混凝土表面回弹值可从32MPa提升至38MPa以上，同时碳化深度降低40%左右。其化学反应主要依赖活性物质与水泥水化产物的二次反应，生成C-S-H凝胶填补微观缺陷。

值得注意的是，材料渗透速度与基材含水率密切相关。当基层含水率超过6%时，建议采用低粘度溶剂型配方（粘度≤50mPa·s），以保证渗透均匀性。国标GB/T 50728-2011要求处理后的表面吸水率降幅应≥75%，这是评估渗透效果的重要依据。

施工工艺的关键控制点

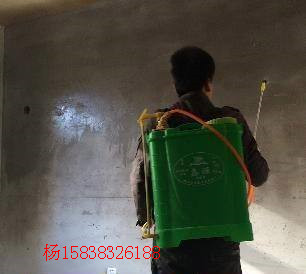

基面处理必须达到GB 50212-2014规定的Sa2.5级清洁度，裂缝宽度大于0.3mm处需先进行灌缝处理。采用无气喷涂时，喷枪压力建议控制在0.4-0.6MPa，喷嘴距墙面保持30-50cm距离，每道涂布量约200-300g/m²。施工环境温度低于5℃时，需改用冬季专用配方。

双层施工体系往往能获得更好效果：首遍采用小分子量渗透剂，间隔4小时后涂布成膜型增强剂。实测表明，这种工艺能使28天抗压强度提升15-20%，且表面莫氏硬度可达6级以上。施工后24小时内要避免雨水冲刷，这是确保反应完全的关键窗口期。

性能检测与验收标准

按照JGJ/T 23-2011《回弹法检测混凝土抗压强度技术规程》，处理后的表面回弹值离散度应控制在±2MPa以内。使用摆锤式冲击仪测试时，1J冲击能量下的凹痕直径不应超过3mm。值得注意的是，回弹增强剂处理后48小时内不宜进行钻芯取样，以免破坏未完全固化的反应层。

对于重要工程，建议增加粘结强度拉拔测试，要求界面破坏强度≥1.5MPa（GB 50550-2010）。同时通过红外光谱分析硅氧烷特征峰（1260cm⁻¹和800cm⁻¹），可验证材料渗透深度与反应程度。这些数据应作为竣工验收的必备技术文件。

特殊环境下的应用对策

在沿海高盐雾区域，建议选用氟硅烷改性的增强剂，其氯离子迁移系数可低至1.5×10⁻¹²m²/s。对于冻融循环频繁地区，材料冻融循环次数应达到300次以上（GB/T 50082-2009），且弹性恢复率需≥90%。这类场景的施工应特别注意基面温度，低于0℃时必须配备加热养护措施。

工业厂房等存在化学腐蚀的场所，需检测增强剂耐酸碱性能。10%硫酸溶液浸泡48小时后，质量损失率应≤0.5%（GB/T 1763-2022）。此时建议配合使用耐酸底涂，形成完整的防护体系。实际案例显示，这种组合方案可使化学腐蚀区域的维修周期延长3-5倍。

常见问题与解决方案

表面出现"白霜"现象通常是由于反应副产物析出，多发生在高温高湿环境。预防措施包括控制单次涂布厚度不超过350g/m²，并在施工后6小时内进行雾化养护。对于已形成的白霜，可用5%草酸溶液擦拭处理，但需注意pH值回调至中性。

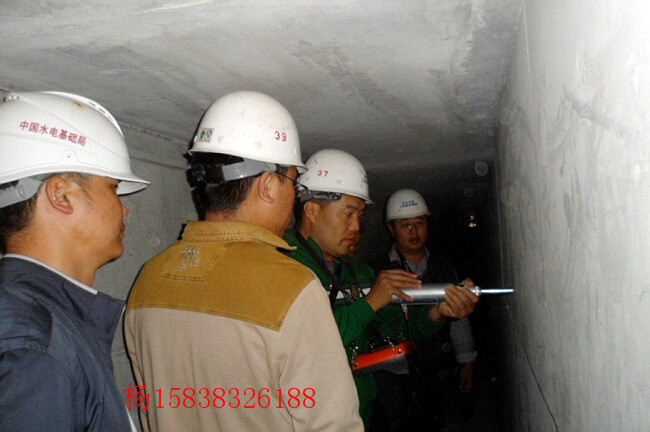

局部渗透不良往往与基材密实度差异有关。建议施工前用回弹仪全数普查，对回弹值＞40MPa的区域先进行打磨处理。遇到多孔吸水率差异大的基面时，可预先喷涂1:3稀释的渗透剂作为找平层，这能显著提升后续处理的均匀性。
