不发火细石混凝土的核心特性

不发火细石混凝土是一种通过特殊骨料配比实现静电消散功能的特种材料，其关键指标是摩擦撞击时不产生火花。根据GB50209-2010《建筑地面工程施工质量验收规范》要求，火花敏感场所的地面材料摩擦试验中，试样与直径20mm钢轮以3m/s线速度摩擦时，火花数量不得超过3个/分钟。

这类混凝土通常采用白云石、石灰岩等碳酸盐骨料替代传统石英砂，细度模数控制在2.3-2.6之间。实验室数据显示，当碳酸盐骨料占比超过65%时，不发火性能可达到ASTM C779标准中Type A级要求。同时需严格控制金属杂质含量，铁质成分需低于0.5mg/kg。

材料配比设计要点

基准配合比中，胶凝材料总量建议控制在380-420kg/m³，水胶比0.38-0.42。细骨料宜选用5mm以下连续级配的碳酸盐机制砂，其中0.15mm以下细粉含量不超过15%。某实际工程案例显示，采用P·O 42.5水泥与S95矿粉双掺体系（比例7:3）时，28天抗压强度可达C30标准且不发火性能稳定。

特别注意要避免使用硅酸盐类掺合料，粉煤灰需选用CaO含量＞8%的高钙型。根据GB/T 50107-2010《混凝土强度检验评定标准》，每批次应留置不少于3组试件同时检测力学性能和不发火性能，建议增加10%的冗余试件以应对复检需求。

施工工艺关键控制

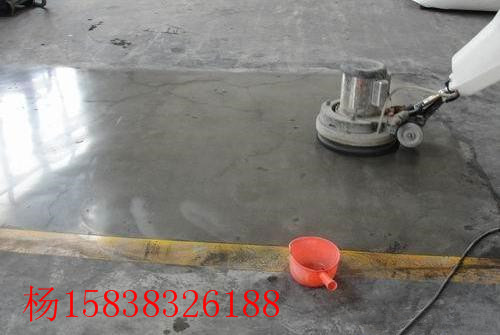

浇筑时应采用激光整平机作业，单次浇筑厚度建议40-60mm，最大不超过80mm。初凝前需完成至少2遍机械抹光，终凝后立即覆盖PE膜保湿养护。某石化项目实测数据表明，环境温度28℃时延迟收光超过90分钟，表面硬度会下降15%以上。

施工缝处理要格外严格，接茬处需涂刷界面剂并预留45°斜茬。根据JGJ/T 331-2014《建筑工程用不发火砂浆和混凝土应用技术规程》，养护期间相对湿度应保持≥90%，养护周期不少于14天。冬季施工时，混凝土入模温度不得低于10℃。

质量检测的特殊要求

除常规抗压强度检测外，必须按照GB/T 261-2008《不发火性试验方法》进行专项验证。试验需使用直径150mm的砂轮在600r/min转速下对6个不同部位各测试30秒。某第三方检测机构统计显示，合格产品火花持续时间普遍＜0.1秒，能量＜0.24mJ。

现场验收时还要检查表面电阻值，通常要求达到10^6-10^9Ω范围。建议每200㎡设置一个检测区，每个检测区选取5个测点。注意测试前需用乙醇清洁表面，避免油污影响测量结果。

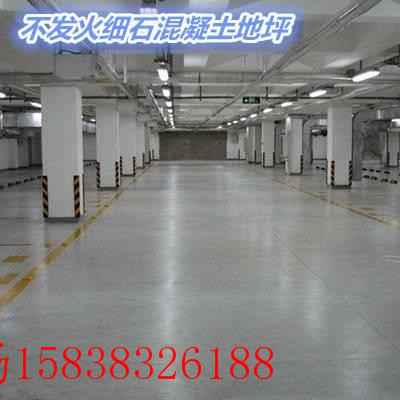

典型应用场景分析

在石化行业压缩机厂房中，不发火细石混凝土地面要同时满足抗静电和耐油腐蚀要求。某炼油厂改造项目采用掺加导电纤维的方案，体积电阻率控制在10^6Ω·cm级别，同时通过GB/T 176-2017《水泥化学分析方法》的耐油性测试。

弹药库等军事设施对材料有更严苛的要求，除不发火性能外还需考虑抗爆冲击波能力。工程实践表明，添加钢纤维（掺量30-45kg/m³）可使材料抗弯强度提升40%以上，动态荷载下的碎裂面积减少60%。这类特殊配比需提前进行1:1实体爆炸试验验证。
