透水混凝土胶结剂的核心作用与工作原理

透水混凝土胶结剂作为透水混凝土的骨架材料，直接影响混合料的粘结强度与孔隙结构。与传统水泥相比，这类胶结剂需在保证抗压强度（通常要求≥15MPa，参照GB/T 25993-2010）的前提下维持15%-25%的有效孔隙率。其工作原理是通过聚合物改性技术，在水泥水化产物中形成三维网络结构，既增强骨料间点接触的粘结力，又避免完全封闭透水通道。

实际工程中，胶结剂用量通常控制在总胶凝材料的8%-12%。过量会导致孔隙堵塞，不足则引发骨料剥落。我们在某海绵城市项目中测试发现，当胶结剂掺量为10%时，28天抗压强度达18.3MPa，同时透水系数保持在1.2×10⁻²cm/s，完全满足CJJ/T 135-2009《透水水泥混凝土路面技术规程》要求。

关键性能指标与实验室检测方法

评价透水混凝土胶性能的核心指标包括初凝时间、粘结拉拔强度和耐候性。按照JG/T 472-2015标准，初凝时间应控制在2-4小时区间，以保证足够的施工可操作性。我们实验室采用直接拉伸法测量粘结强度，合格品需达到0.8MPa以上，优质产品可突破1.2MPa。

耐候性测试需模拟实际环境，包括50次冻融循环（-20℃至20℃）和300小时紫外线老化。某次对比试验显示，添加硅烷偶联剂的胶结剂样品经老化后强度损失仅7%，远低于普通配方的23%。这种差异在温差大的北方地区尤为关键。

施工配合比设计要点

配合比设计必须兼顾透水性和结构强度。建议采用5-10mm单一粒径骨料时，胶结剂与骨料质量比取1:4至1:6。值得注意的是，水胶比应严格控制在0.28-0.32范围内——过高的水胶比会导致浆体下沉堵塞孔隙，这点在夏季施工时需特别注意。

某高铁站前广场项目采用二级配骨料（5-8mm占70%，8-10mm占30%），配合比为胶结剂:水泥:骨料=1:4:22。成型后实测孔隙率21.7%，28天抗折强度4.8MPa，完全达到重型车辆通行标准。这种级配方式能有效减少浆体在振动密实过程中的流失。

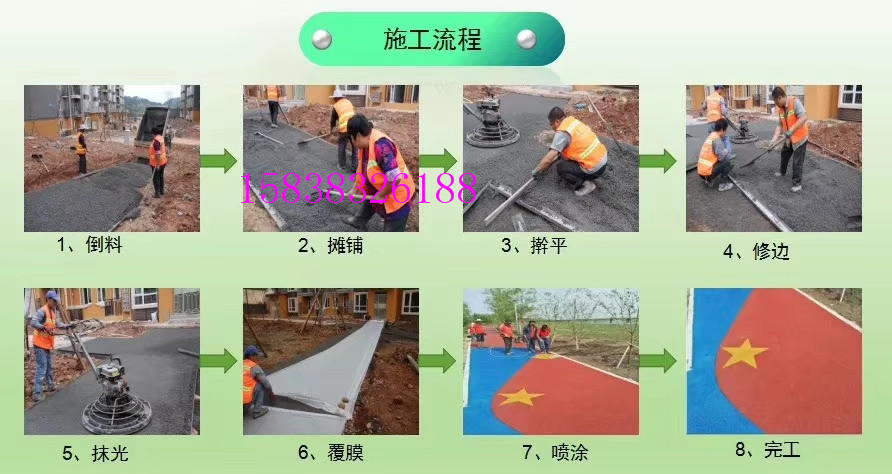

现场施工常见问题与解决方案

摊铺环节最易出现的问题是浆体离析，表现为表层浮浆过厚。我们建议采用高频低幅振捣（频率50Hz，振幅0.5mm），振动时间不超过15秒。同时，环境温度超过30℃时，需在拌合阶段添加缓凝组分延长可操作时间。

养护阶段常见误区是过早洒水。正确的做法是覆膜养护48小时后再开始喷雾养护，否则高压水流会冲走未固化的胶结剂。某市政道路项目曾因过早洒水导致表层5mm深度内胶结剂流失，后期不得不采用渗透补强剂进行修复。

新型胶结剂的技术发展趋势

当前研发方向聚焦于纳米改性胶结剂，通过掺入纳米SiO₂提升早期强度。试验数据显示，掺加2%纳米材料的胶结剂12小时抗压强度即可达到7MPa，比传统配方提高40%。这对需要快速开放交通的应急工程具有重要意义。

另一突破是开发具有自修复功能的胶结剂。当微裂缝出现时，预埋在胶结剂中的活性组分会与水分反应生成碳酸钙结晶。实验室加速测试表明，这类产品能使0.3mm以下的裂缝在72小时内自动愈合，透水性能恢复率达90%以上。
