您正在搜索“自流平不发火砂浆”，大概率是遇到了既有平整度要求、又必须满足防爆防火安全的特殊地坪工程。这类材料并非普通自流平加防静电那么简单，核心难点在于如何在保证自流平高流动性的同时，通过骨料和胶凝材料的特殊配比实现摩擦与冲击时不产生火花。以下内容基于我团队在多个石化车间和弹药库项目的实操经验，提供您可直接用于技术选型和施工控制的关键参数与案例。

材料选型：别只看“不发火”，更要看“自流平”的流动度与收缩

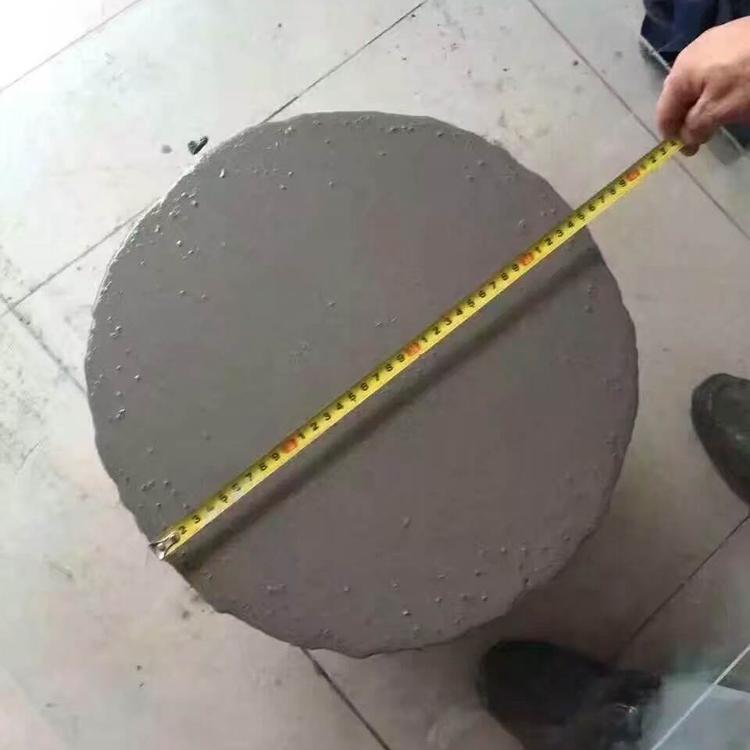

很多同行选材时只盯着“不发火”检测报告，忽略了自流平砂浆的核心指标——流动度和收缩率。以某化工厂1500平米中控室地坪项目为例，我们对比了三家供应商的产品，发现部分“不发火”砂浆为了达到不发火效果，掺入了过多软质骨料（如石灰石粉），导致流动度损失严重，初始流动度仅130mm，根本无法满足自流平要求的≥200mm。经验上来说，合格的自流平不发火砂浆，初始流动度应≥220mm，30分钟流动度损失不应超过15%。

收缩率是另一个容易被忽视的指标。普通自流平砂浆的28d收缩率通常在0.1%~0.2%之间，但加入不发火骨料（如白云石、大理石砂）后，由于骨料与胶凝材料的弹性模量差异，收缩率可能增大到0.3%以上，直接导致地面空鼓开裂。我们在某地下弹药库项目中就吃过这个亏，后来强制要求供应商提供收缩率≤0.15%的配方，并增加了聚丙烯微纤维（掺量0.9kg/m³）来抑制早期塑性收缩。

施工控制：温度、湿度与界面处理是成败的三大关键

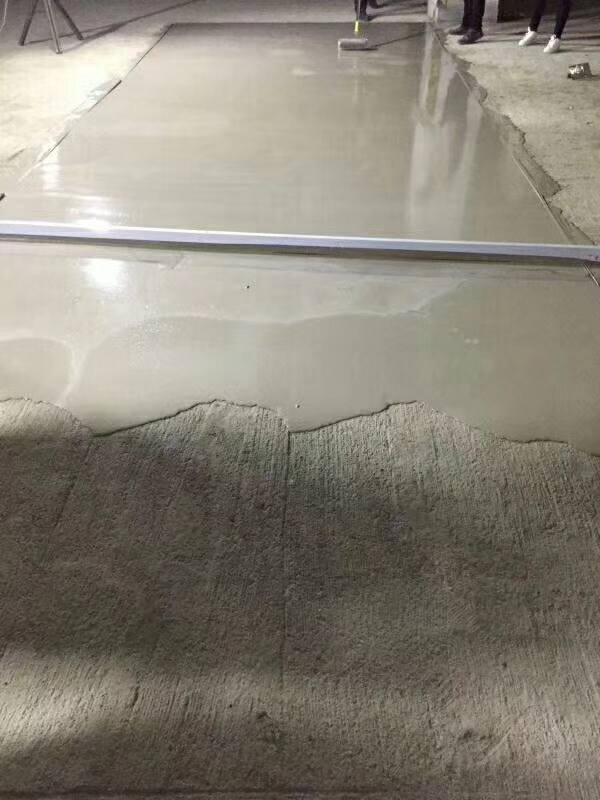

自流平不发火砂浆的施工窗口比普通自流平窄得多。基面处理上，必须采用抛丸机而非打磨机，因为打磨产生的金属碎屑会嵌入基层，后期面层摩擦时可能引发火花。某次在某电子洁净车间施工，我们因赶工期用角磨机简单打磨，结果验收时用钢制小锤敲击地面，连续出现3次火花，最终返工处理，损失了整整一周工期。

环境温湿度控制同样严格。最佳施工温度是15℃~25℃，相对湿度≤70%。低于10℃时，砂浆水化反应变慢，终凝时间延长至8小时以上，且早期强度不足，容易在养护期被踩坏；高于30℃时，水分蒸发过快，表面容易起皮，且流动度会在20分钟内衰减到无法施工的程度。实际操作中，我们会在夏季施工前用红外测温仪检测地面温度，如果超过28℃，就先用冷水冲洗地面降温，待表面干燥后再施工。

养护与验收：别把“不发火”等同于“随便踩”

很多施工队把自流平不发火砂浆当普通水泥砂浆养护，这是大错特错的。这类材料因为骨料软、胶材多，早期强度增长慢。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，24h抗压强度应≥6MPa，但实际项目中我们要求24h强度≥8MPa才允许上人，72h强度≥20MPa才允许轻型车辆通过。养护方式上，必须用塑料薄膜覆盖保湿，严禁直接洒水养护——水流会冲走表面浆体，导致面层发花，且局部水灰比增大后，不发火性能会衰减。

验收环节最容易出问题的是“不发火性能”的现场复测。规范要求用砂轮或钢制小锤在暗室中摩擦测试，但实际操作中，很多检测单位直接用普通砂轮机打磨，忽略了砂轮片本身是否含铁。我们曾遇到一个项目，第三方检测报告显示“合格”，但我们自己用白刚玉砂轮复测时，连续出现2次明显火花。后来查实，检测单位用的砂轮片是金刚石基的，根本磨不动骨料。经验上来说，现场验收时一定要指定使用碳化硅砂轮片，且打磨压力控制在0.2MPa，打磨速度2m/s，这才是模拟实际使用工况的真实检测方法。

工程案例：某液化烃罐区地坪的两年服役数据

2024年，我们承接了一个液化烃罐区2000平米地坪项目，要求同时满足C30强度等级、不发火、耐油污渗透。选用了白云石骨料+低碱硫铝酸盐水泥体系，设计厚度12mm。施工时环境温度22℃，湿度65%，采用机械搅拌（转速300rpm，搅拌3分钟），静置消泡2分钟后泵送施工。28d实测抗压强度34.2MPa，抗折强度6.8MPa，流动度245mm，收缩率0.12%。

两年后的跟踪检测数据：地面无空鼓、无裂缝，用钢制小锤在100个点位随机敲击，火花发生率为0。耐油污测试（用柴油浸泡72小时后擦拭），表面无渗透痕迹。这个案例说明，只要材料选型正确、施工控制到位，自流平不发火砂浆完全可以胜任高要求的防爆工业地坪。但要注意的是，这类材料的耐磨性相对普通自流平要差一些——我们实测的磨坑长度（按GB/T 16925-1997）为28mm，而普通自流平通常在22mm左右，因此不建议用于有重型叉车频繁通行的区域，否则需在面层增加一道不发火耐磨硬化剂。
