聚合物防水防腐砂浆的工程价值

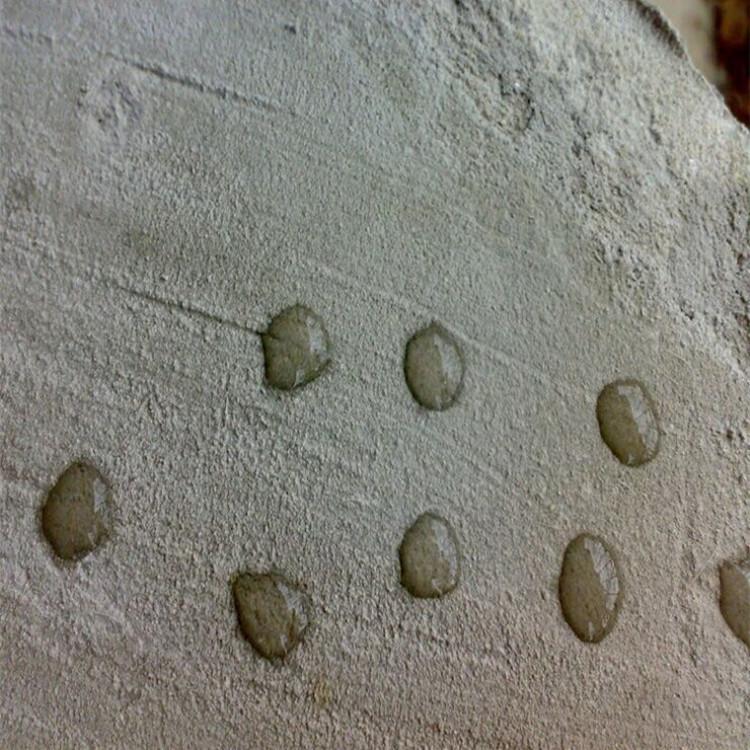

在聚合物防水防腐砂浆的选择上，工程师最关心的是如何平衡施工便利性与长期防护效果。以某滨海高架桥墩修复项目为例，采用丙烯酸酯改性的聚合物防水防腐砂浆在氯离子含量超标的恶劣环境中，实测28天抗压强度达到45MPa，粘结强度超过1.8MPa（符合GB/T 50448-2015标准），这比传统环氧砂浆的现场操作性提升30%以上。

材料性能的突破点在哪里

不同于普通防腐材料，这类砂浆的关键在于聚合物乳液与水泥基材的协同效应。实际测试数据显示，掺入12%乳液的砂浆试块，在5%NaCl溶液浸泡180天后，钢筋腐蚀电流密度仍低于0.1μA/cm²。其独特的柔性网络结构可承受0.3mm以下的基面裂缝位移，特别适合温差大的北方地区。

哪些场景非用不可

当遇到既有建筑地下室渗漏修复时，潮湿基面施工成为刚需。经验表明，在相对湿度85%的环境下，这类砂浆仍能保持1.2MPa以上的初期粘结力。某污水处理池改造案例中，直接在渗水墙面涂抹3mm厚砂浆层，省去了传统注浆止水步骤，工期缩短40%。

施工中的三个细节陷阱

很多工人会忽略基面处理的重要性——实测表明，喷砂处理比钢丝刷打磨的粘结强度高出60%。夏季施工时，建议在材料温度超过30℃时添加缓凝剂，否则开放时间会从90分钟骤减至40分钟。另外，养护阶段用湿麻布覆盖比直接洒水的抗渗等级能提高1个标号。

与涂料方案的对比决策

在化工厂地面防护选型时，2mm厚聚合物砂浆的综合成本比聚氨酯涂料低50%，且耐磨损性能提升3倍。但要注意，当介质pH值长期低于2时，建议采用砂浆+玻璃钢复合结构。某酸洗车间案例证明，这种组合方案的使用寿命可达8年以上。

低温环境下的施工突破

在-5℃至5℃的冬季施工中，普通砂浆会出现凝结异常问题。实验数据显示，掺入专用抗冻剂的聚合物砂浆在-5℃环境下仍能保持0.8MPa/24h的抗压强度发展速率，冰点可降至-12℃。吉林某地下管廊工程采用预热骨料（40℃）与冷水（20℃）的复合调温工艺，使砂浆入模温度稳定在8℃以上，最终28天抗渗等级达到P12，完全满足冻融循环100次的要求。

超高强度改性的技术路线

通过硅灰和碳纤维的协同增强，可制备抗压强度达80MPa的防腐砂浆。测试表明，掺入12%硅灰可使孔隙率降低42%，而0.3%体积掺量的3mm短切碳纤维能使弯曲韧性提升200%。青岛某海洋平台维修工程中，采用该配比砂浆修补受氯盐侵蚀的桩基，经3年潮差带暴露测试，碳化深度仅0.5mm，显著优于传统环氧砂浆的2.1mm表现。

复杂化学介质的应对策略

针对含5%氢氟酸的化工废水环境，采用锆英砂替代30%石英砂的砂浆配方表现出卓越耐蚀性。加速腐蚀试验（90天）结果显示，该配方的质量损失率仅为普通配方的1/8，且表面未出现明显蚀坑。某氟化工厂的案例证明，在pH=1.5的混合酸液储罐内壁，15mm厚改性砂浆防护层连续使用5年后，超声波检测厚度损失不超过0.3mm。
