在混凝土结构修复领域，环氧树脂低粘度灌缝胶因其卓越的渗透性和力学性能成为关键技术材料。这类材料通过改性环氧树脂低粘体系实现0.3-0.6 mPa·s的超低粘度，能有效渗入0.1mm以下的微裂缝，其固化后抗压强度可达80MPa以上（GB/T 50728-2011），特别适用于桥梁伸缩缝、地下室变形缝等精细修复场景。

为什么低粘度特性如此关键

传统灌缝胶常因粘度偏高导致渗透不足，形成"表面封闭、内部空洞"的缺陷。实验数据表明，当粘度低于0.8 mPa·s时，材料在混凝土毛细管中的渗透深度可提升300%以上。某高铁项目实测显示，环氧树脂低粘灌缝胶在C50混凝土中的平均渗透深度达15.3mm，而普通产品仅4.7mm。

根据GB/T 50448-2015要求，优质灌缝胶的初始粘度应控制在0.5±0.1 mPa·s范围（25℃条件下）。实际施工中，我们建议采用4号粘度杯测试，流动时间在18-22秒为佳。温度敏感性也需特别注意，每升高10℃，粘度会下降约15%，因此夏季施工需适当降低环境温度。

配方设计的核心技术要点

要实现稳定的低粘度特性，必须采用双酚A型环氧树脂作为基材，配合活性稀释剂（如AGE或BGE）调整流变性能。实验室数据显示，稀释剂添加量在12-15%时，既能保持粘度0.4 mPa·s以下，又不影响最终固化强度。固化体系建议选用改性胺类，凝胶时间可控制在45-90分钟（GB/T 7123.1-2015）。

为提升抗收缩性，通常会加入5-8%的纳米二氧化硅。某长江大桥项目对比试验发现，添加6%纳米材料的试样，28天收缩率仅为0.12%，而未添加组达到0.35%。但需严格控制纳米材料分散工艺，避免因团聚导致粘度异常升高。

现场施工的核心控制参数

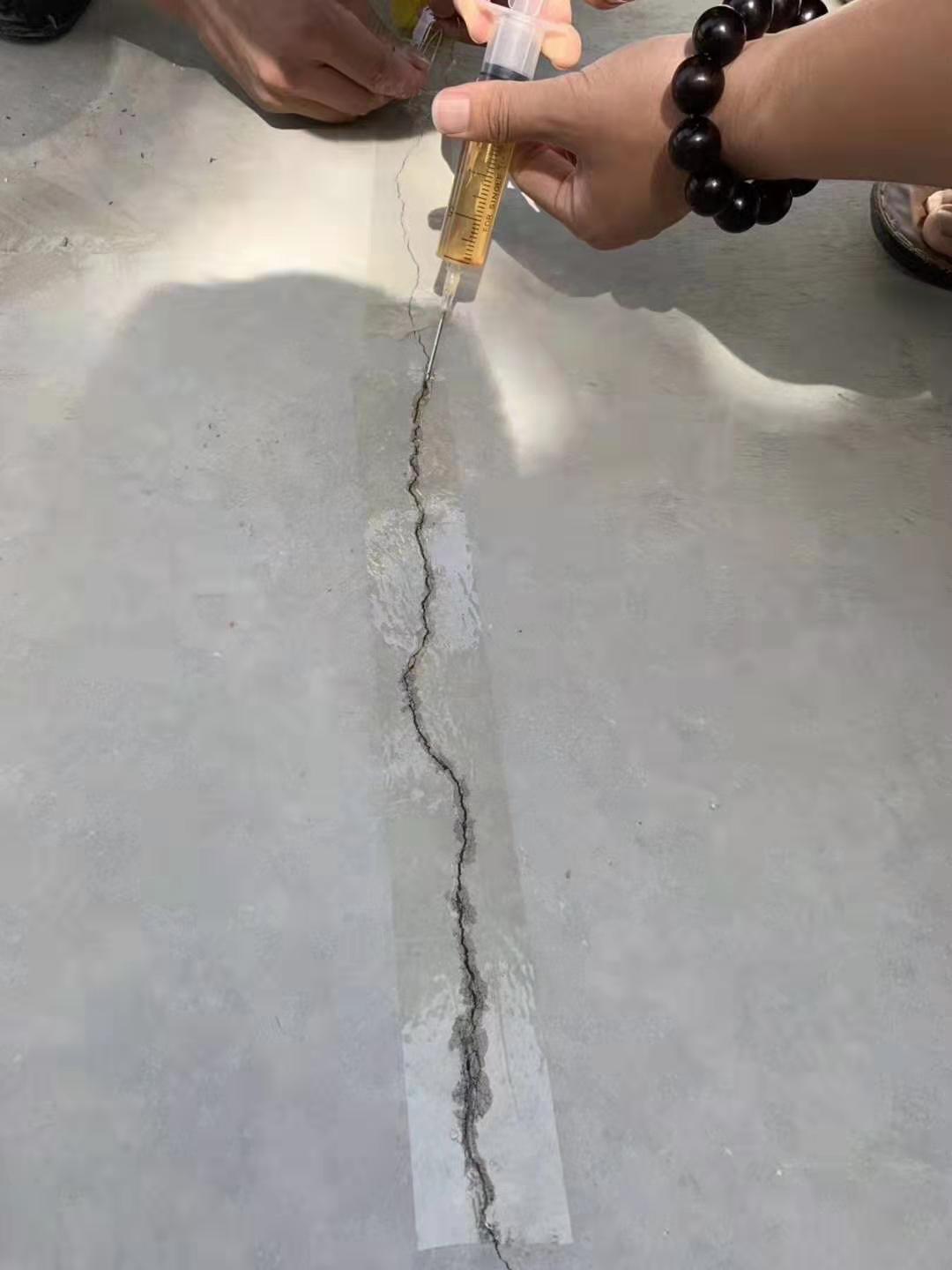

基面处理必须达到GB 50212-2014规定的Sa2.5级清洁度，含水率不超过6%。采用高压注胶时，建议压力保持在0.3-0.5MPa范围，注胶嘴间距不大于30cm。温度在10-30℃区间施工效果最佳，低于5℃需采用低温固化剂，并延长养护时间至72小时以上。

实际工程中常见的问题是注胶速度控制。我们的测试表明，当注胶速率超过200g/min时，容易产生气泡滞留。理想注胶速率应为80-150g/min，可采用齿轮泵配合流量计实现精确控制。固化后需进行拉拔测试，粘结强度不应低于2.5MPa（JC/T 1041-2007）。

关键性能指标与检测方法

除常规的抗压、抗折强度外，需特别关注弹性恢复率（≥90%）和湿热老化性能。按照JT/T 2039-2020标准，经50次冻融循环后，质量损失应小于1.5%，强度保留率需大于85%。耐化学腐蚀性测试中，在5%硫酸溶液浸泡30天后，强度下降不得超过15%。

现场快速检测可采用红外光谱法验证固化度，特征峰1720cm⁻¹处的吸收强度与实验室标准样品的偏差应控制在±5%以内。对于重要结构，建议钻取芯样进行微观结构分析，观察裂缝填充率和界面结合状况。

典型工程问题解决方案

冬季施工常遇到固化不完全问题，可通过添加2-3%的DMP-30促进剂解决，但需注意操作时间会缩短至30分钟左右。对于渗水裂缝，先采用聚氨酯止水胶条临时封堵，待水位稳定后再注胶。某地铁隧道案例中，采用此方法处理渗水量达200mL/min的裂缝，最终粘结强度仍达到3.2MPa。

超宽裂缝（＞5mm）处理需要分层灌注，每层厚度不超过3mm，间隔2小时后再灌注下一层。为预防材料流失，可在裂缝背面粘贴防漏胶带。特殊情况下，可掺入10-15%的石英砂（粒径0.3-0.6mm）作为骨料，但会牺牲部分渗透性，需根据实际情况权衡。
