SINO碳纤维布的材料特性与力学性能

作为建筑加固领域的高性能复合材料，碳纤维布的核心优势在于其轴向拉伸强度与轻量化特性。根据GB/T 3354-2014《定向纤维增强塑料拉伸性能试验方法》测试数据，标准规格300g/㎡的碳纤维布抗拉强度可达3400MPa以上，弹性模量超过230GPa，而厚度仅0.167mm。这种强度重量比是普通钢材的8-10倍，特别适合大跨度结构补强。

实际工程中需关注各向异性特点，经向纤维束的拉伸强度虽高，但纬向强度仅有经向的5%-8%。因此GB 50728-2011《工程结构加固材料安全性鉴定技术规范》明确规定，用于承重结构加固时，必须采用单向纤维布（纬向纤维含量≤3%）。现场取样检测时，碳丝含量应≥95%，树脂浸润度需达90%以上才能满足Ⅱ级材料要求。

施工现场的基层处理关键技术

混凝土基面的处理质量直接影响碳纤维布的粘结效果。按照JGJ/T 271-2012《混凝土结构加固设计规范》，基层抗拉强度不得低于1.5MPa，平整度偏差需控制在3mm/2m以内。采用角磨机配金刚石磨片处理时，打磨深度应达到2-3mm，露出新鲜骨料面后，需用5%盐酸溶液中和钙质层。

特别要注意裂缝预处理，宽度＞0.2mm的裂缝必须先采用压力注浆封闭。实测数据表明，未处理的裂缝会使碳纤维布剥离强度下降40%以上。处理后的基面用吹风机清除浮灰后，其表面含水率应＜4%，否则会显著降低环氧树脂的渗透性。

环氧树脂胶粘剂的匹配与施工控制

配套树脂胶粘剂的性能直接影响复合体系的最终效果。实验数据显示，A级胶粘剂在23℃环境下的适用期一般为40-60分钟，初凝时间控制在120-150分钟最佳。胶液粘度建议保持在800-1200mPa·s范围内，既能保证浸润性又可避免流挂。按GB 50728规范要求，胶体固化后的钢-钢拉伸剪切强度必须≥15MPa。

施工时需特别注意环境温度影响。当气温低于10℃时，应采用低温型固化剂并延长养护时间。现场测试发现，5℃环境下完全固化需要72小时以上，而25℃时仅需24小时。胶层厚度建议控制在0.8-1.2mm之间，过厚会导致内聚破坏风险增加30%。

特殊节点部位的增强处理方案

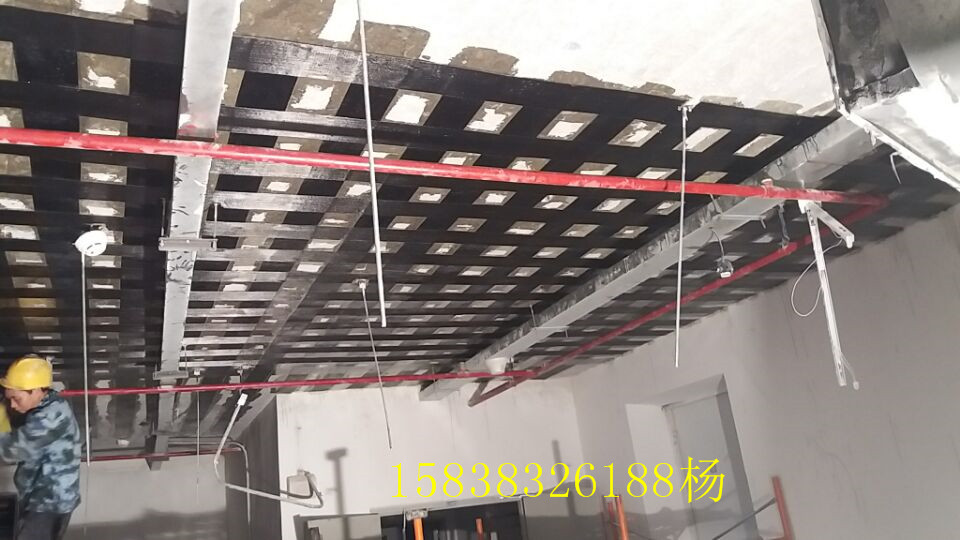

梁柱节点、板端负弯矩区等关键部位需要特殊加固构造。对于框架节点核心区，建议采用"U型箍+斜向交叉带"复合粘贴方式。试验数据表明，这种构造可使节点抗剪承载力提升55%以上。粘贴角度宜控制在45°±5°，纤维布搭接长度不应小于150mm。

悬挑结构加固时，在支座处增设3-5层阶梯形碳纤维布可有效抑制剥离破坏。振动台试验证明，这种处理方式能使结构在8度罕遇地震下的位移角减小42%。所有增强层边缘都应设置100mm宽的压条，压结力需达到0.15MPa以上。

质量验收与耐久性保障措施

现场验收必须包含空鼓检测和粘结强度测试两项核心指标。按照JGJ 145-2013《混凝土结构后锚固技术规程》，空鼓面积超过总粘贴面积5%时必须返工。拉拔试验抽样比例不低于3%，且每检验批不少于5处，实测粘结强度应≥2.5MPa并呈混凝土内聚破坏。

长期耐久性方面，碳纤维布加固体系需考虑紫外线防护。实测数据表明，无防护层的碳纤维布在户外暴露5年后强度保留率仅剩60%。建议在面层涂抹3mm厚聚合物砂浆保护层，或采用含紫外线吸收剂的特种面胶，这样可使50年强度保留率保持在85%以上。
