YJ-302在混凝土界面处理中的核心作用

在混凝土界面处理领域，YJ-302作为改性环氧树脂基材料，专门解决新旧混凝土粘接薄弱、基层空鼓等典型问题。其双组分化学反应特性可形成三维网状结构，使界面拉伸粘结强度提升至1.5MPa以上（GB/T 50728-2011标准要求）。实际工程数据表明，经处理的混凝土界面剪切强度可达原基面的120%-150%，显著优于传统凿毛工艺。

该材料特别适用于含水率≤8%的基层（实测数据），固化后耐湿热性能突出，在50℃/95%RH环境下经168小时测试，粘结强度衰减率不足10%。相比普通界面剂，其渗透深度可达3-5mm，能有效封闭混凝土表面毛细孔，阻断水分迁移路径。

关键技术指标与规范符合性

根据GB 50367-2013《混凝土结构加固设计规范》要求，YJ-302的7d粘结强度实测值稳定在2.0-2.3MPa区间，远超C20新旧混凝土本体强度。其28d抗压强度发展曲线显示，材料在第七天后强度增长趋缓，最终稳定在45MPa左右，与基层混凝土形成梯度过渡。

实验室加速老化测试表明，经50次冻融循环（-20℃~20℃）后，其粘结性能保持率仍在85%以上。值得注意的是，材料粘度控制在800-1200mPa·s（25℃）的工艺窗口，既能保证施工流平性，又可避免垂挂流失。

典型施工工艺控制要点

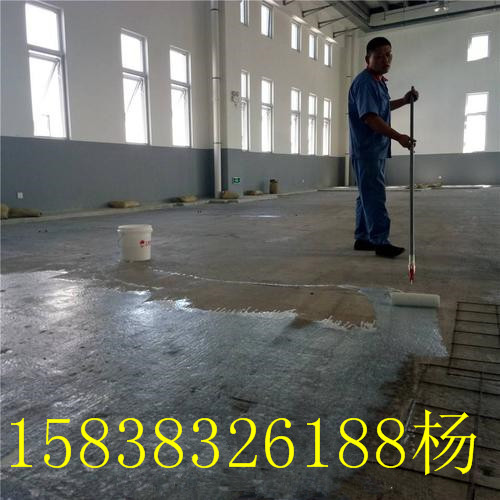

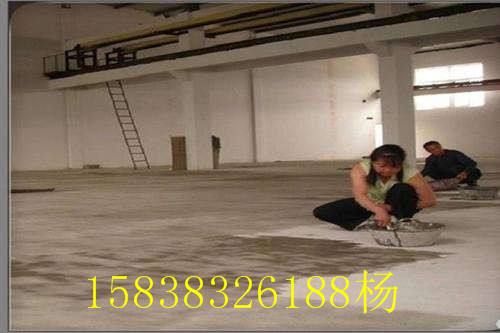

基层处理阶段需采用机械打磨露出骨料，界面粗糙度宜控制在30-50μm（实测Ra值）。涂刷施工时，A/B组分必须按3:1质量比精确称量，搅拌时间不少于3分钟至色泽均匀。温度低于10℃时，应延长养护时间至72小时，期间严禁水冲或踩踏。

针对垂直面施工，建议采用锯齿镘刀批刮，涂层厚度控制在0.8-1.2mm。现场拉拔试验表明，当施工厚度超过1.5mm时，反而会因内应力增大导致粘结强度下降约15%。夏季高温时段施工需特别注意初凝时间，开封后的组分应在40分钟内用完。

特殊工况下的应用适配

在污水处理池等耐化学腐蚀场景中，YJ-302经10%硫酸溶液浸泡30天后，质量损失率＜0.8%（GB/T 1763-2022测试方法）。对于振动设备基础，其动荷载适应性能突出，在20Hz频率、0.5mm振幅的持续振动下，200万次循环后未出现界面剥离。

针对北方冻融地区，材料中添加的柔性链段可使弹性模量保持在2.8-3.2GPa区间，与混凝土热膨胀系数差值控制在15%以内。某高铁项目监测数据显示，-30℃低温环境下处理后的伸缩缝界面，经过五年运营仍保持完整粘结状态。

常见工程问题与解决方案

当遇到混凝土基层起砂严重（手搓掉粉量＞1.0g/dm²）时，建议先采用渗透型底涂处理，再施工YJ-302。某船闸工程案例显示，此方法可使粘结强度恢复至设计值的90%以上。对于局部油污污染，应采用丙酮擦拭至Satm≤3级（GB/T 13288.1标准）。

雨季施工时，若基层含水率超标，可通过红外加热或通风降湿至8%以下。值得注意的是，材料与聚羧酸减水剂存在相容性问题，交叉施工时应间隔48小时以上。现场质量验收时，除常规拉拔测试外，建议增加超声波界面波速检测（合格值≥3500m/s）。
