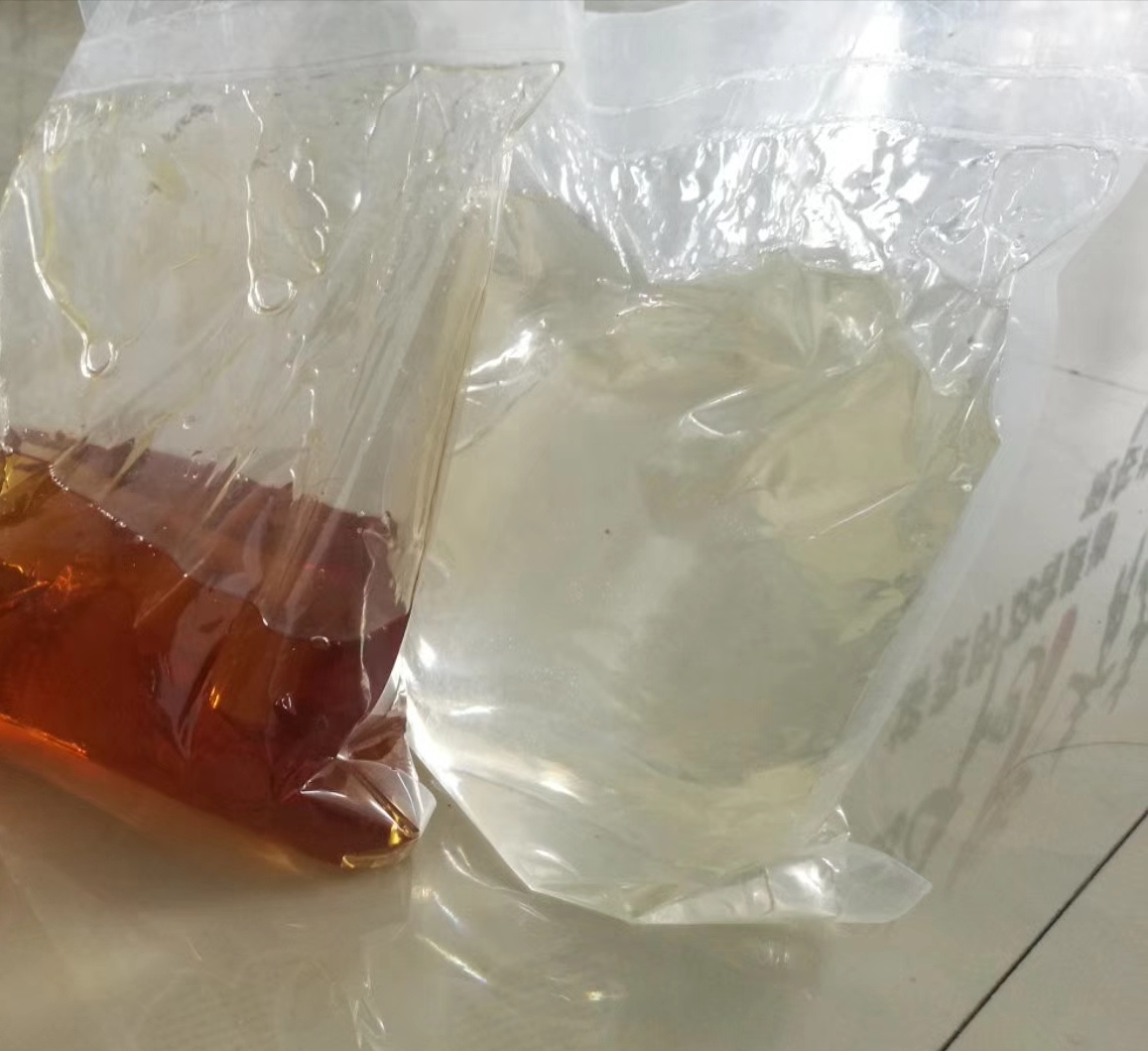

搜索“双组分触变性环氧粘接剂”的工程师或施工队长，最想解决的核心问题是：在立面或仰面施工时，如何让胶粘剂不流淌、不垂挂，同时保证粘接强度和施工效率。双组分触变性环氧粘接剂正是为此场景设计，它通过触变剂赋予材料“静置时高粘度、搅拌后低粘度”的特性，解决传统环氧在垂直面施工的流挂痛点。

触变性不是“稠”，而是“动态粘度”

很多采购拿到样品，用手一搅觉得“太稠了”，就认为触变性好。这是个常见误区。2022年我们在某跨海大桥的钢箱梁内衬加固项目中，就碰到过类似问题。施工队反映材料“搅不动”，但实际测试发现，它的触变指数只有3.5，远低于立面施工要求的5.0以上。真正的触变性，是在静止时能像黄油一样挂住，但经过高速搅拌或泵送后，粘度迅速下降，便于涂刷或注射。

经验上来说，判断触变性是否合格，不能只看初始稠度，要看“触变环面积”或“触变指数”。我们现场通常用旋转粘度计测试：在0.5rpm下测初始粘度，再在20rpm下测剪切后粘度，两者的比值（触变指数）应大于5.0。这个数据在GB/T 50448-2015《水泥基灌浆材料应用技术规范》中没有直接规定，但环氧类粘接剂可参照JC/T 2715-2020《环氧树脂灌浆材料》中的触变性能要求。

实际操作中，还有一个土办法：用刮刀挑起一坨胶，垂直放置30秒，看它是否下坠超过2mm。如果下坠明显，说明触变剂添加量不足或选型不对。在某高铁声屏障立柱的植筋工程中，我们就是用这个办法淘汰了3家供应商的样品。

触变剂选型直接决定施工窗口

双组分触变性环氧的触变效果，主要靠气相二氧化硅、有机膨润土或聚酰胺蜡来实现。这三种材料各有适用场景。气相二氧化硅的触变效率最高，但对温度敏感——夏季施工时，胶液温度超过35℃，触变效果会快速衰减。2023年8月，我们在广州某地铁站的顶板裂缝修补中，就因为环境温度达到38℃，导致气相二氧化硅体系触变失效，胶液在仰面施工时大面积滴落，最后只能改用聚酰胺蜡体系的材料，虽然触变指数稍低，但高温稳定性更好。

另一个容易被忽略的细节是：触变剂与环氧树脂的相容性。有机膨润土容易在树脂中形成“假稠”现象，即看起来稠，但一搅拌就稀得像水，这是触变剂没有充分分散。我们要求供应商提供分散工艺参数，包括分散盘线速度（不低于15m/s）和分散时间（至少20分钟）。在某大型石化项目的设备基础二次灌浆中，就因触变剂分散不均，导致同一桶胶不同部位的触变指数相差3倍，最终返工。

施工环境对触变性的影响比想象中大

很多厂家提供的技术参数是在标准实验室（23℃，50%RH）下测的，但现场工况往往差得很远。以冬季施工为例，当环境温度低于10℃时，环氧树脂本身的粘度会成倍增加，此时触变剂的效果会被“掩盖”——不是触变不好，而是树脂太稠了。我们在黑龙江某桥梁支座更换项目中，冬季施工温度只有-5℃，采用了低温固化体系的双组分触变性环氧，但触变指数从标准条件下的6.0降到了3.2。解决方案是提前将A组分在暖库中预热到20℃，再混合施工，触变效果才恢复正常。

湿度的影响也很大。当相对湿度超过85%时，环氧树脂表面容易吸水产生“胺霜”，影响粘接强度，但触变性本身不受湿度直接影响。不过，湿度会导致基材表面结露，此时即使胶的触变性再好，粘接也会失败。在某沿海城市的海堤护面修复中，我们要求施工前用热风枪将基材表面加热到露点以上5℃，再涂刷底涂，最后施胶，这才保证了触变性环氧的粘接效果。

实测数据比厂家报告更有说服力

我手头有一份2024年某项目留样的双组分触变性环氧检测记录，可以分享给大家参考。样品A（气相二氧化硅体系）：触变指数5.8，抗拉强度32.5MPa（23℃/7d），钢-钢拉伸剪切强度18.7MPa，下垂度（立面）0.5mm。样品B（聚酰胺蜡体系）：触变指数4.2，抗拉强度28.9MPa，钢-钢拉伸剪切强度16.3MPa，下垂度（立面）1.2mm。样品A的触变性和力学性能都更好，但施工温度超过35℃时，样品B的触变稳定性反而优于样品A。

在实际选型时，不能只看厂家提供的“典型值”，要要求提供“性能波动范围”。比如触变指数，厂家说“≥5.0”，但实际到货的10个批次中，有3批只有4.2。我们在采购合同里明确要求：每批次提供触变指数和下垂度实测值，且下垂度（立面）不超过1.0mm。这个要求比大多数厂家的内控标准（通常2.0mm）要严格，但能保证施工质量。

触变性环氧的施工节奏要重新调整

普通环氧粘接剂，搅拌后可以慢慢涂刷，但触变性环氧不一样。因为触变结构在搅拌后被破坏，需要一段时间才能恢复。经验上来说，搅拌后5-10分钟内，胶的粘度最低，流动性最好，最适合涂刷或注射；超过15分钟后，触变结构开始重建，粘度逐渐回升，此时再施工就容易出现涂刷不均或注射阻力大的问题。

在某核电站的混凝土裂缝灌注工程中，我们要求施工队每次只混合1kg胶，在5分钟内用完，然后重新混合下一批。这样虽然效率低，但保证了每次施工时胶的触变状态一致。如果一次性混合5kg，用到最后时胶已经变得很稠，注射压力从0.2MPa升到0.8MPa，容易导致注胶不饱满。这个细节在厂家说明书里很少提到，但对现场施工质量影响很大。
