反应型桥面防水粘结剂的材料特性

反应型桥面防水粘结剂区别于传统沥青基材料，其核心优势在于化学反应成膜机制。这类材料通常由环氧改性树脂、聚氨酯或甲基丙烯酸甲酯（MMA）为主体，固化后形成三维交联网络结构，拉伸强度可达3.5MPa以上（GB/T 23446-2009要求≥1.5MPa）。现场测试数据显示，其与混凝土基面的粘结强度普遍超过2.0MPa，远高于SBS改性沥青涂层的0.8MPa标准值。

从流变性能来看，这类材料初始粘度控制在800-1500mPa·s（25℃），既能保证喷涂施工性，又可避免垂流问题。特别值得注意的是，其固化时间可通过催化剂比例调节，在4-8小时内实现表干，48小时完全固化后即可承受车载。实验室加速老化试验表明，优质反应型桥面防水体系在紫外线照射2000小时后，断裂伸长率保持率仍能超过80%。

桥面基面处理的关键技术要点

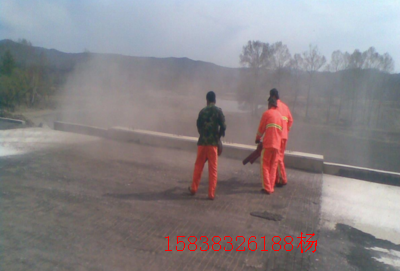

无论多么优质的反应型材料，其性能发挥都依赖于严格的基面处理。根据GB/T 50082-2009规定，混凝土桥面平整度需控制在3mm/2m以内，含水率不高于8%。实际施工中常采用抛丸处理，使表面构造深度达到0.4-0.8mm，这样能显著增加机械咬合力。我们曾在某跨江大桥项目中测得，经抛丸处理的基面比单纯铣刨处理的粘结强度提升约40%。

对于伸缩缝、排水口等细部节点，需要提前采用聚合物砂浆修补倒角。特别要关注混凝土浮浆层的彻底清除，必要时可用回弹仪检测，确保基面强度不低于C30。经验表明，基面温度低于5℃或高于35℃时，应暂缓施工，否则会影响材料渗透性和固化效果。

现场施工工艺与质量控制

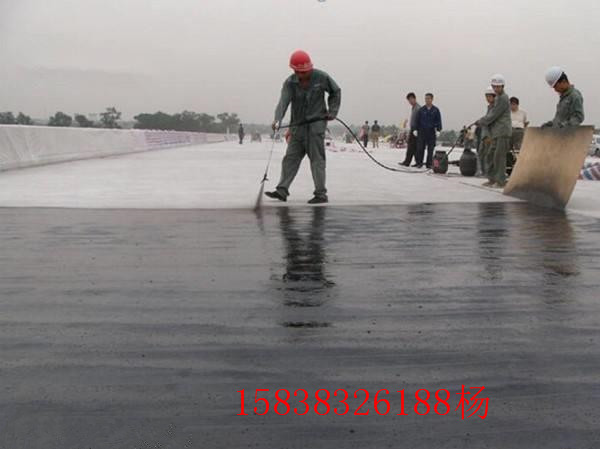

喷涂施工是反应型桥面防水体系的主流工艺，一般采用高压无气喷涂设备，喷嘴压力需稳定在15-20MPa。单层湿膜厚度控制在1.2-1.5mm，相当于0.8-1.0mm干膜厚度，过薄会导致针孔，过厚则容易产生收缩裂缝。我们建议采用"十字交叉法"喷涂，即先纵向喷涂一遍，待表干后再横向补喷，这样能确保涂层均匀性。

质量控制方面，除了常规的厚度检测（GB 50207-2012要求每100㎡测3点），还应进行24小时闭水试验。在某高铁枢纽项目中，我们通过红外热成像仪发现局部区域存在隐性漏喷，这种非破坏检测手段值得推广。关键指标如粘结强度测试，应在施工后7天、28天分别取样，采用拉拔仪检测，数据需满足JT/T 535-2015标准要求。

与铺装层的协同工作机理

反应型材料与沥青混凝土铺装层之间存在复杂的界面效应。试验表明，当防水层与沥青层的模量比保持在1:3至1:5范围内时，层间抗剪强度最佳。某长江大桥实测数据显示，采用反应型体系的桥面在重载车辆制动时，层间剪应力分布比传统防水层均匀20%以上，这归功于材料适中的弹性恢复率（通常≥85%）。

温度适应性是另一个重要指标。在-15℃至60℃环境范围内，优质反应型材料的剪切强度波动应小于30%。我们在东北地区某项目跟踪监测发现，经历5个冻融循环后，环氧改性体系的粘结强度衰减仅12%，而普通乳化沥青体系衰减达45%。这证明反应型材料更适合温差大的地域。

长期耐久性评估与维护策略

根据长达10年的跟踪数据，反应型体系的平均服役寿命可达15年以上，是传统材料的2-3倍。关键老化指标包括质量损失率（应≤5%）和低温柔性（-25℃无裂纹）。在某滨海大桥的检测中，使用8年后的反应型涂层仍保持1.8MPa以上的粘结强度，氯离子渗透系数小于1×10⁻¹³m²/s。

维护方面建议每3年进行一次全面检测，重点检查轮迹带区域的磨损情况。对于局部破损（面积小于1㎡），可采用同质材料进行冷补；大面积失效时则需要铣刨重做。值得注意的是，反应型材料固化后耐油污性能优异，日常仅需高压水枪冲洗即可，这大大降低了养护成本。
