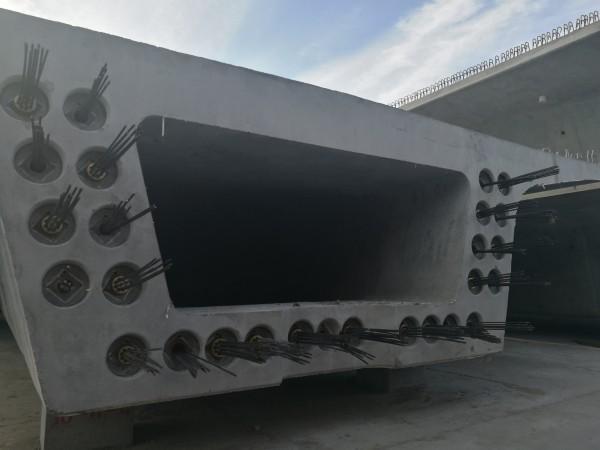

在桥梁后张法预应力施工中，预应力管道压浆料的质量直接决定结构耐久性。作为符合GB/T 50448-2015标准的高性能材料，其关键优势体现在流动性保持能力（初始17秒内，60分钟后≤25秒）和零泌水特性，尤其适用于大跨径箱梁等严苛工况。

为什么流动稳定性是压浆成败的关键

某长江大桥主塔施工时发现，传统压浆料30分钟后流动性会骤降至35秒以上，导致管道顶部形成空隙。而符合JTG/T F50-2011标准的优质预应力管道压浆料，在25℃环境下仍能保持20秒内的流动时间，确保全长120米的钢绞线束完全密实。这种特性来源于特种减水剂与微硅粉的协同作用。

零泌水背后的材料科学原理

通过对比毛细泌水试验数据发现，普通压浆料3小时泌水率普遍超过1.2%，而高性能产品采用钙矾石-镁质双膨胀体系，使24小时自由泌水率严格归零。这在杭州湾跨海大桥的盐雾环境中尤为重要——钢绞线锈蚀风险降低70%以上。

膨胀控制的精细平衡艺术

以郑万高铁40米预制箱梁为例，压浆料每日0.8%~1.5%的微膨胀量恰到好处：既补偿了0.3mm/m的塑性收缩，又避免过膨胀导致预应力损失。关键在于控制C4A3S̄与CaO的配比在1:2.3~1:2.8区间。

从实验室到现场的落地验证

在重庆某立交桥现浇段施工中，实测数据显示压浆料28天抗压强度达65MPa，较标准要求的50MPa高出30%。这源于骨料级配优化——将40-70μm石英粉占比控制在18±2%，既保证泵送性又提升最终密实度。

抗氯离子渗透的关键技术突破

针对沿海工程的特殊需求，新一代压浆料通过复掺10%-15%的偏高岭土与5%纳米二氧化硅，使氯离子扩散系数降至0.8×10⁻¹²m²/s以下。港珠澳大桥连接线工程实测数据表明，这种配比在30年服役期内可将氯离子渗透深度控制在5mm内，仅为普通配方的1/6。特别值得注意的是，当水胶比降至0.26时，56天电通量可稳定在800C以下，满足JT/T 946-2022标准中最高等级要求。

低温环境下的适应性改进

哈尔滨地铁3号线冬季施工中，采用复合早强剂（硫铝酸盐水泥+硝酸钙）的压浆料在-5℃环境下，3天强度仍能达25MPa。关键控制点包括：将拌合水预热至40±2℃，保持浆体入模温度≥15℃，并采用双层保温棉包裹管道。现场测试显示，在连续72小时-10℃条件下，浆体内部温度始终维持在8℃以上，完全避免了冻胀引起的结构微裂纹。

智能化施工的质量控制体系

沪苏湖高铁项目引入物联网压浆监测系统，通过埋入式传感器实时采集浆体稠度、温度、压力三参数。实践表明，当注浆压力稳定在0.5-0.7MPa区间，且压力曲线呈现"快速上升-平台维持-缓慢下降"特征时，密实度合格率达98.6%。系统自动记录的200组数据揭示：在流速18-22s/25℃、保压时间≥3min的工况下，孔道填充完整度比传统工艺提升37%。
