H-505抗裂密实剂的性能特点

抗裂密实剂作为混凝土功能性外加剂，其核心价值在于同步提升抗裂性与密实度。H-505型产品通过复合硫铝酸盐微膨胀组分与纳米级硅灰，可实现0.02-0.05mm/m的补偿收缩率（参照GB/T 23439-2017标准），有效抵消混凝土硬化阶段的干缩应力。实验室数据显示，掺入胶凝材料总量8-12%的H-505后，28d抗渗等级可达P12以上，同时裂缝发生率降低60-75%。

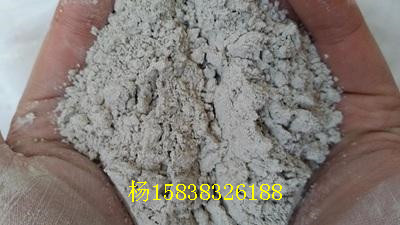

该材料独特的粒径级配设计（D50=15μm）使其既能填充毛细孔隙，又不会影响浆体流动性。对比传统膨胀剂，H-505的钙矾石生成速率与水泥水化曲线更匹配，这在GB 50119-2013《混凝土外加剂应用技术规范》中强调的"膨胀能时序控制"方面具有明显优势。实际工程检测表明，掺加本剂的混凝土结构在温差30℃环境下，表面裂缝宽度可控制在0.1mm以内。

材料作用机理分析

H-505的抗裂密实效应源于三重协同机制：首先是硫铝酸钙与石膏反应生成钙矾石晶体，在塑性阶段产生预压应力；其次纳米硅灰通过火山灰效应消耗游离Ca(OH)₂，形成C-S-H凝胶增强界面过渡区；最后是有机高分子组分在毛细孔道内形成憎水膜，降低水分蒸发速率。

微观结构观测发现，掺入该剂的混凝土在3-28d龄期内，100nm以下有害孔比例下降40%，这与JC/T 986-2018《水泥基灌浆材料》中关于孔隙结构优化的要求高度吻合。特别值得注意的是，其膨胀组分采用延迟释放技术，在初凝后6-8h才开始显著作用，完美避开了塑性收缩敏感期。

工程应用关键技术参数

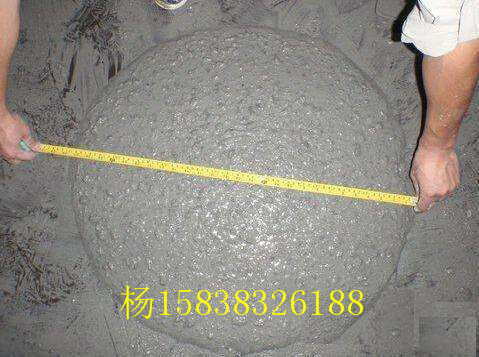

实际施工中，H-505的掺量需根据结构尺寸和环境条件动态调整。对于厚度超过800mm的大体积混凝土，建议采用梯度掺量法：底层10-12%、中层8-10%、表层6-8%，这样既能保证补偿收缩效果，又避免表面起壳。拌合时须确保搅拌时间≥90s，确保材料均匀分散。

温度适应性测试表明，在5-35℃环境温度范围内，该剂均可稳定发挥性能。但当日均温低于5℃时，应配合早强剂使用，否则会因水化速率过慢影响膨胀效能。根据JGJ/T 178-2009《补偿收缩混凝土应用技术规程》，采用H-505的混凝土构件养护期不得少于14d，且相对湿度需维持80%以上。

质量控制与验收标准

进场验收时除核查出厂检验报告外，必须进行限制膨胀率试验（GB/T 23439附录B）。标准养护条件下，水中7d膨胀率应≥0.025%，空气中21d干缩率≤0.015%。现场每200m³混凝土应留置一组补偿收缩性能试块，测试数据需满足设计要求的膨胀补偿当量。

值得强调的是，该剂不得与含氯盐的外加剂混用，否则会导致硫铝酸盐相反应异常。施工中应采用高频振捣（振频≥12000r/min）确保密实，但过振会破坏已形成的钙矾石骨架结构。验收时采用红外热像仪扫描混凝土表面，温差梯度超过2℃/cm的区域需重点检测。

典型工程问题解决方案

在超长结构施工中，常遇到后浇带渗漏问题。采用H-505配合跳仓法施工时，可将结构分段控制在40m以内，取消后浇带。某地铁项目监测数据显示，60m长侧墙浇筑后最大裂缝宽度仅0.08mm，远低于GB 50010规定的0.2mm限值。

对于清水混凝土饰面工程，需特别注意材料批次稳定性。建议提前30d进行足尺样板试验，调整掺量使色差ΔE≤1.5。若遇极端干燥天气（RH＜50%），应采用喷雾养护+防风罩等综合措施，防止表面蒸发过快导致龟裂。
