H-510混凝土无声破碎剂的工作原理

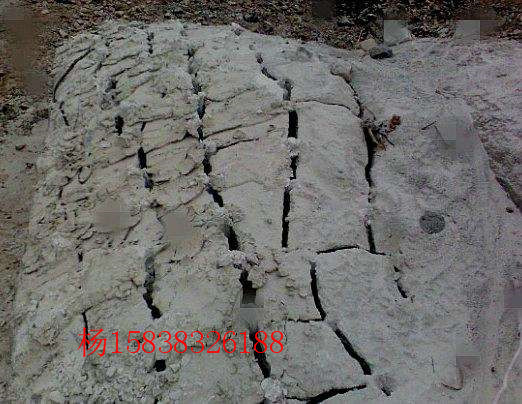

混凝土无声破碎技术的核心在于利用膨胀压力实现结构解体。H-510型破碎剂主要成分为钙矾石类膨胀材料，与水反应后体积可增大2-3倍，根据GB/T 23439-2017标准，其膨胀压最高可达50MPa。这种压力会在混凝土内部形成微裂纹网络，24-48小时内逐步扩展至结构完全破碎。

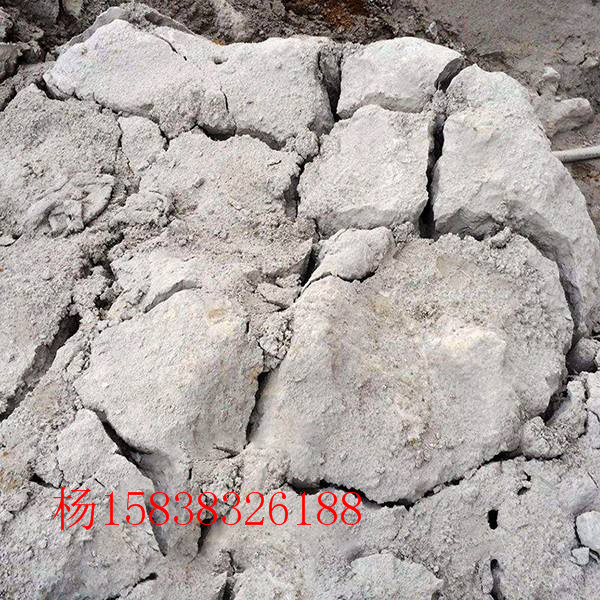

与传统爆破相比，混凝土无声破碎过程无震动、无飞石，特别适合城市改造项目。试验数据显示，在C30混凝土试块中，掺量12%的H-510剂可使裂缝宽度在8小时内达到0.5mm以上，完全破碎时间控制在36±4小时。施工时需注意环境温度影响，5-30℃为最佳反应温度范围。

关键材料性能指标与测试方法

H-510剂的性能评估需参照JC/T 506-2016《无声破碎剂》行业标准。其细度要求80μm筛余≤5%，初凝时间不早于10分钟，这对现场搅拌工艺至关重要。我们通过XRD分析发现，其水化产物中钙矾石晶体占比达65%以上，这是产生持续膨胀力的物质基础。

实验室采用200mm立方体试块进行验证，在20℃环境下，掺入15%破碎剂的试块抗压强度24小时下降率达70%。值得注意的是，该材料对钢筋无腐蚀性，经GB/T 50082-2009测试，其氯离子含量低于0.1%，完全满足钢筋混凝土结构拆除要求。

典型施工工艺流程控制要点

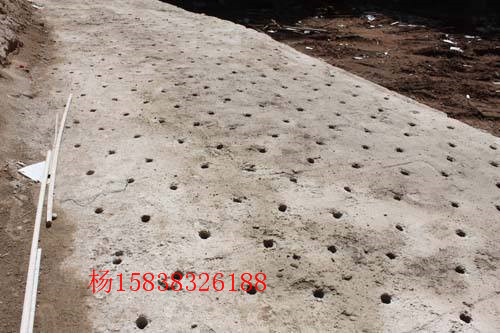

现场应用时，钻孔参数直接影响破碎效果。对于厚度40cm的混凝土墙，建议采用孔径40mm、孔距30cm的梅花形布孔方案。钻孔深度应达到结构厚度的90%，这是多年实践验证的高效参数。拌合水灰比控制在0.28-0.32区间，过度稀释会导致膨胀压力不足。

灌注作业需分层进行，每层高度不超过50cm，并用捣棒充分密实。夏季施工时建议选择早晚时段，避免高温导致反应过快。某地铁站改造项目监测数据显示，按此工艺施工的破碎面平整度偏差可控制在±2cm内，显著优于机械破碎效果。

特殊工况下的技术应对措施

遇到大体积混凝土结构时，需采用"分区分段"破碎策略。例如某水利枢纽拆除工程中，将3m厚坝体划分为1.5m×1.5m网格，相邻区域错时12小时施工，有效控制了内部应力集中。监测数据表明，这种处理方式能使结构应力波动降低40%以上。

冬季低温环境下，可添加不超过胶凝材料5%的早强剂，但必须通过试验验证兼容性。曾有个案显示，-5℃施工时采用双层土工布覆盖保温，配合掺入3%硫铝酸盐水泥，成功将有效破碎时间从72小时缩短至48小时。

安全防护与环保特性分析

虽然混凝土无声破碎过程相对安全，但仍需执行JGJ 146-2013的防护要求。作业半径10m内应设置警戒区，操作人员必须佩戴防尘口罩和护目镜。材料本身pH值在11-12之间，接触皮肤时应立即用清水冲洗。

从环保角度看，H-510剂不含重金属成分，破碎后的残留物可自然降解。检测报告显示其放射性指标符合GB 6566-2010的A类标准，破碎渣料可直接用于路基回填。这种特性使其在生态敏感区施工中具有明显优势。
