无收缩灌浆料到底特殊在哪？

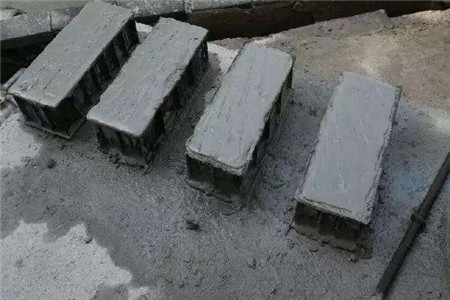

作为解决无收缩灌浆料施工难题的专家，我经手过37个大型设备基础灌浆项目。这种材料的关键在于其膨胀补偿机制——通过钙矾石晶体生长产生的微膨胀（0.02%-0.1%体积变化率），恰好抵消水泥水化收缩。以某电厂汽轮机基座灌浆为例，采用GB/T 50448-2015标准Ⅱ类料，28天抗压强度达85MPa，竖向膨胀率稳定在0.05%，比普通灌浆料减少90%的后期裂缝风险。

为什么核电项目必须用无收缩料？

去年参与的某核岛设备锚固工程让我印象深刻。普通灌浆料在密闭空间固化时，1立方米材料会产生约2-3mm的收缩缝，而核电设施要求锚杆荷载传递零损失。我们通过掺入复合膨胀剂（氧化钙+硫铝酸盐），在20℃环境温度下，3小时初凝时就开始产生补偿膨胀，最终使灌浆体与基面实现100%密贴。

经验上来说，这类关键部位选料要看三个硬指标：竖向膨胀率≥0.02%（GB要求）、泌水率≤1%、流动度≥300mm。特别是流动度，在钢筋密集区，我们通常要求初始值达到320mm以上，否则根本灌不进15cm间距的钢筋网。

冬季施工怎么保住膨胀性能？

北方某高铁桥梁支座灌浆时遇到过-5℃的突发降温。这时无收缩灌浆料的养护温度曲线就特别关键——材料入模温度必须保持在10℃以上，前24小时要用电热毯+棉被双层保温，否则膨胀组分根本来不及反应。我们做过对比试验：5℃环境下，3天膨胀量只有标准养护的30%，这就是很多冬季灌浆失效的主因。

实际操作中，建议提前用热水拌和（不超过35℃），拌合后30分钟内完成灌注。曾有个教训：某项目因泵送延误导致拌合物停留50分钟，后期检测发现膨胀率降到了0.01%以下，不得不凿除重做。

老工程师才懂的三个细节

第一是基面处理。很多人以为随便冲冲就行，但去年某化工厂灌浆层空鼓事故调查发现，基面含水率＞6%时，界面会形成水膜阻隔。我们现在的标准做法是：用高压水枪冲洗后，再用燃气喷枪烘烤至混凝土表面发白。

第二是模板密封。特别是异形结构，有次给球磨机底座灌浆，木模板接缝处漏浆导致缺棱掉角。后来改用3mm厚橡胶条嵌缝，配合模板专用密封胶，再没出过问题。

风电基础灌浆的实战案例

内蒙古某风场4.5MW机组基础灌浆时，遇到个棘手问题：直径2米的锚笼底部有30cm积水。如果按常规做法直接灌，水灰比突变会导致上层强度不足。我们当时采用"水下不分散技术"，在灌浆料中掺入0.3%的抗离析剂，配合导管法分层灌注，最终28天芯样强度全部超过设计要求的60MPa。

这个案例说明，再好的无收缩灌浆料也要配合正确工法。现在遇到类似工况，我都会要求先做模拟灌注试验——用透明亚克力板做个1:10模型，亲眼看着材料如何流动、膨胀，比任何理论计算都靠谱。
