A级环氧树脂植筋胶是一种专为混凝土、岩石等基材设计的改性环氧结构胶，其核心优势在于固化后收缩率低于1%，能提供高承载力和优异的耐老化性能。在加固工程中，正确选择A级环氧树脂植筋胶并遵循标准工艺，是确保锚固安全的关键。

材料性能与核心优势

改性环氧树脂植筋胶的力学性能需满足GB 50367《混凝土结构加固设计规范》的要求。实测数据显示，其抗拉强度可达8.5MPa以上，与基材的粘结剪切强度不低于12MPa。固化后收缩率严格控制在1%以下，能有效抑制基材分层和变形。

耐老化性能方面，经过2000小时人工加速老化试验后，强度保留率仍超过90%。耐水性能突出，在潮湿环境或水下固化时，粘结强度下降幅度小于5%。滑移量小，在标准荷载下锚固位移不超过0.1mm，适合对变形敏感的承重结构。

施工温度范围较宽，在5℃至40℃环境下均可正常固化。25℃时，混合后操作时间为30-45分钟，初凝时间约2小时，完全固化需24小时。温度每降低10℃，操作时间延长约1.5倍，冬季施工需注意保温措施。

适用场景与工程规范

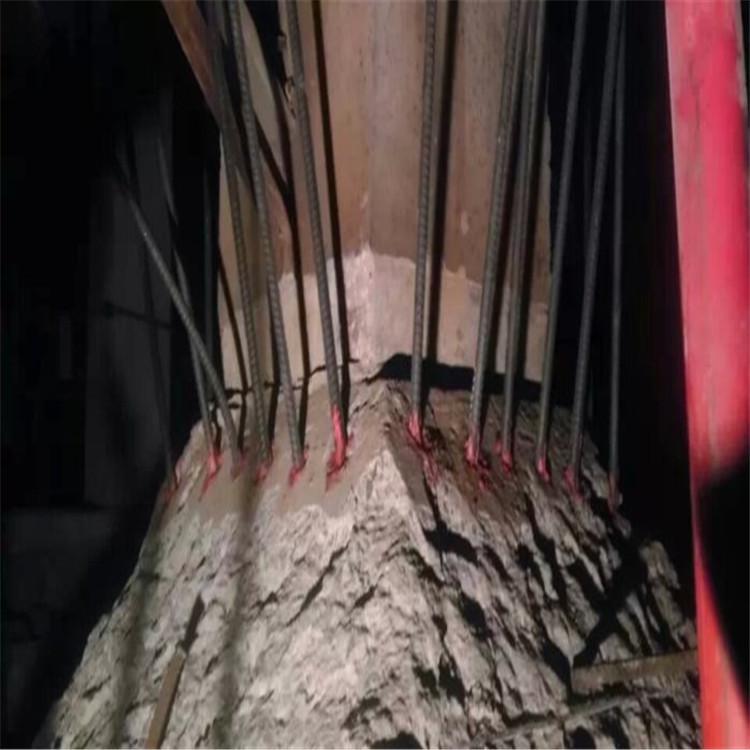

该产品主要用于混凝土结构中的钢筋锚固，包括梁柱节点植筋、幕墙龙骨固定、设备基础螺栓锚固等。在砖墙、岩石等非匀质基材中，需通过现场拉拔试验确定锚固参数。

根据JGJ 145《混凝土结构后锚固技术规程》要求，植筋深度不应小于10d（d为钢筋直径）。以YJ-502型植筋胶为例，当钻孔深度L与钢筋直径d的比值达到10时，可满足基本锚固需求。实际工程中，建议取10d-15d-20d的梯度深度，钢筋直径越大，钻孔深度相应增加。

钻孔直径D需根据钢筋直径d和表面状态确定：d≤12mm时，D=d+4mm；12mm＜d＜20mm时，D=d+6mm；d≥20mm时，D=d+8mm。对于带肋钢筋，可适当增加0.5-1mm间隙以利胶体流动。

施工工艺与操作要点

标准施工流程为：基材定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→固化→质量检验。清孔是关键步骤，需用硬毛刷反复刷孔壁，再用压缩空气吹净灰尘，确保孔内干燥无油污。

配胶时，A组分（乳白色糊剂）与B组分（灰黑色糊剂）按2:1重量比混合。混合前分别搅拌2-3分钟，混合后搅拌至颜色均匀，每次配胶量不超过5kg。注意A、B组分不能共用搅拌棒，避免交叉污染。

注胶采用从孔底向外注入的方式，确保空气完全排出。植筋时旋转插入至孔底，保持锚杆垂直于基材。固化前严禁扰动钢筋，重要部位植筋应在通过现场拉拔试验后进行。

质量验收与检测标准

验收依据GB 50550《建筑结构加固工程施工质量验收规范》执行。现场拉拔试验的抽样比例为每批次不少于1%，且每个工程不少于3根。非破坏性检验荷载取设计值的1.15倍，持荷2分钟，位移稳定且无滑移即为合格。

材料进场检验需提供第三方检测报告，项目包括抗拉强度、粘结强度、收缩率、耐老化性能等。施工过程中需记录环境温度、配胶比例、固化时间等参数，形成可追溯的施工日志。

储存与运输注意事项

产品应密封存放于0℃-40℃的干燥仓库中，避免阳光直射。未开封条件下，室温储存期为12个月，性能无明显变化。超过12个月的产品，经复检合格后仍可使用。

B组分在长期储存中可能出现颜色变深，这是正常氧化现象，不影响使用性能。该产品不属于危险品，可正常通过民航、铁路、公路运输。运输中需防止包装破损，避免与强氧化剂混装。
