聚合物水泥注浆料作为新型修补加固材料，近年来在建筑工程中应用日益广泛。其中CGM系列凭借优异的流动性和粘结强度，特别适用于结构裂缝修复与设备基础二次灌浆。本文将结合GB/T 50448-2015规范，从材料特性、配比设计到现场施工等维度，解析聚合物水泥注浆料的技术要点。

聚合物改性机理与核心性能指标

CGM材料的核心在于丙烯酸酯共聚物与硫铝酸盐水泥的协同作用。聚合物乳液成膜后能填充水泥石孔隙，使28d抗压强度突破80MPa（GB/T 50448中Ⅰ类标准要求≥55MPa），同时拉伸粘结强度可达3.5MPa，是普通水泥浆料的2倍以上。实验室数据表明，掺入12%-15%聚合物时，浆体接触角可降至35°，显著提升对旧混凝土的浸润性。

耐久性方面，经过300次冻融循环后质量损失率＜1.5%，氯离子扩散系数低至1.8×10⁻¹²m²/s。这些性能使其在沿海地区地下室抗渗修补中具有明显优势。需要注意的是，聚合物掺量超过18%时会延缓凝结时间，需通过促凝剂调整施工窗口。

典型配比设计与适应性调整

基础配方通常采用P·O 42.5水泥（45%-50%）、40-70目石英砂（30%）、聚合物干粉（8%-12%）及减水剂（0.3%-0.5%）组成。对于裂缝宽度＞0.3mm的修补工况，建议添加2%-3%的膨胀剂补偿收缩，具体掺量参照JGJ/T 271-2012附录C的温升曲线确定。

夏季施工时需特别注意缓凝剂与消泡剂的复合使用。实测数据显示，环境温度每升高5℃，初凝时间会缩短15-20分钟。我们曾在某电厂基础加固项目中，通过添加0.02%的羟基羧酸盐缓凝剂，将可操作时间延长至90分钟，满足大体积灌浆需求。

关键施工参数与质量控制

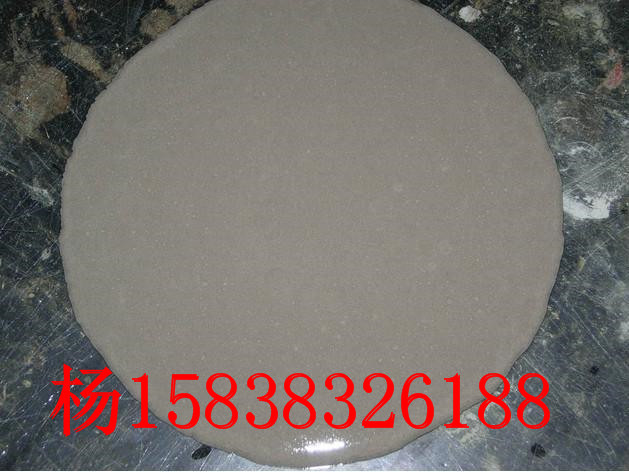

注浆前基面处理必须达到GB 50550-2010规定的Sa2.5级清洁度，含水率控制在6%以内。采用低压注浆机时，推荐压力保持在0.2-0.5MPa范围，流量不宜超过8L/min，避免扰动已固化浆体。对于垂直面施工，流动度应调整至270-300mm（GB/T 50448测试方法）。

养护阶段建议采用薄膜覆盖+喷雾养护7天，这对聚合物成膜至关重要。某桥梁支座更换项目的检测报告显示，规范养护的试件比自然养护的28d强度高出23%。温度低于5℃时应采用电热毯包裹，但加热速率不得超过5℃/h。

常见工程问题与解决方案

分层离析多由砂料级配不合理导致，可通过复配0.1-0.15mm粒径的硅砂改善。某地铁隧道注浆案例中，将细度模数从2.8调整至2.3后，浆体均匀性明显提升。对于注浆后表面气泡问题，采用转速＜400rpm的搅拌机并预湿模板能有效控制。

冬季施工出现的假凝现象，通常与聚合物玻璃化转变温度（Tg）有关。选择Tg在-15℃以下的改性乳液，配合早强剂使用，可在-5℃环境中保证正常凝结。值得提醒的是，掺入防冻剂后需重新检测粘结强度，避免界面过渡区弱化。

特殊工况下的材料改性方向

在耐高温场景（＞150℃）应用中，常规聚合物会分解失效。最新研究表明，掺入10%纳米二氧化硅和磷酸盐水泥复合体系，可使材料在300℃下保留60%原始强度。某钢厂轧机基础加固项目采用此配方，经两年运行后回弹值仍达45MPa。

对于动荷载环境，通过添加0.5%-1%的聚丙烯纤维可提升抗疲劳性能。振动台试验表明，纤维改性后的试件在50万次2Hz循环加载后，裂缝宽度发展速率降低40%。这类配方特别适用于铁路轨枕注浆等场合。
