桥梁支座灌浆后第三天，我发现局部出现了头发丝一样的裂缝。当时第一反应就是：普通灌浆料的韧性还是不够。后来在这个项目中，我们换用了超高延性混凝土，裂缝问题才彻底解决。这种材料的核心价值，就是让混凝土从“脆性材料”变成“能拉能弯的韧性材料”。

超高延性混凝土到底是什么

从材料科学的定义上说，超高延性混凝土是一种通过掺入高弹性模量纤维、优化级配和减水剂体系，使极限拉应变稳定达到3%以上的水泥基复合材料。普通混凝土的极限拉应变通常在0.01%到0.02%之间，一旦受力超过这个值就会瞬间开裂。

实际操作中，我们更关注它的“多缝开裂”特征。在拉伸试验里，试件表面会均匀分布几十条微细裂缝，每条宽度控制在0.05毫米以内，而不是像普通混凝土那样裂开一条大缝。这种裂缝自愈合能力也很强，在潮湿环境下，28天后裂缝基本能自行闭合。

以某跨海大桥的桥墩加固为例，现场取样检测显示，这种材料的极限拉应变达到了3.5%，抗压强度稳定在120兆帕以上。这个数据直接决定了它能不能用在承受反复荷载的关键部位。

为什么施工队愿意用这种材料

施工队长最头疼的问题，是浇筑后三天内出现收缩裂缝。普通混凝土在硬化过程中，水分蒸发会产生约0.04%的收缩应变，而超高延性混凝土通过纤维桥接作用，把收缩裂缝控制在了无害范围内。经验上来说，只要养护温度不低于5摄氏度，表面基本看不到可见裂缝。

以某城市高架桥的伸缩缝修复项目为例，我们连续浇筑了200立方米。施工队反馈说，这种材料在泵送时流动性好，坍落度能保持在220毫米以上，不需要额外振捣。而且终凝时间控制在6到8小时，比普通混凝土快了将近两个小时，第二天就能上轻型设备。

另一个实际好处是，它不需要像普通混凝土那样频繁洒水养护。在相对湿度低于60%的干燥环境下，只要覆盖一层塑料薄膜，就能保证内部水化反应正常进行。这对于工期紧张的现场来说，能省下不少人工成本。

施工中必须盯紧的三个关键点

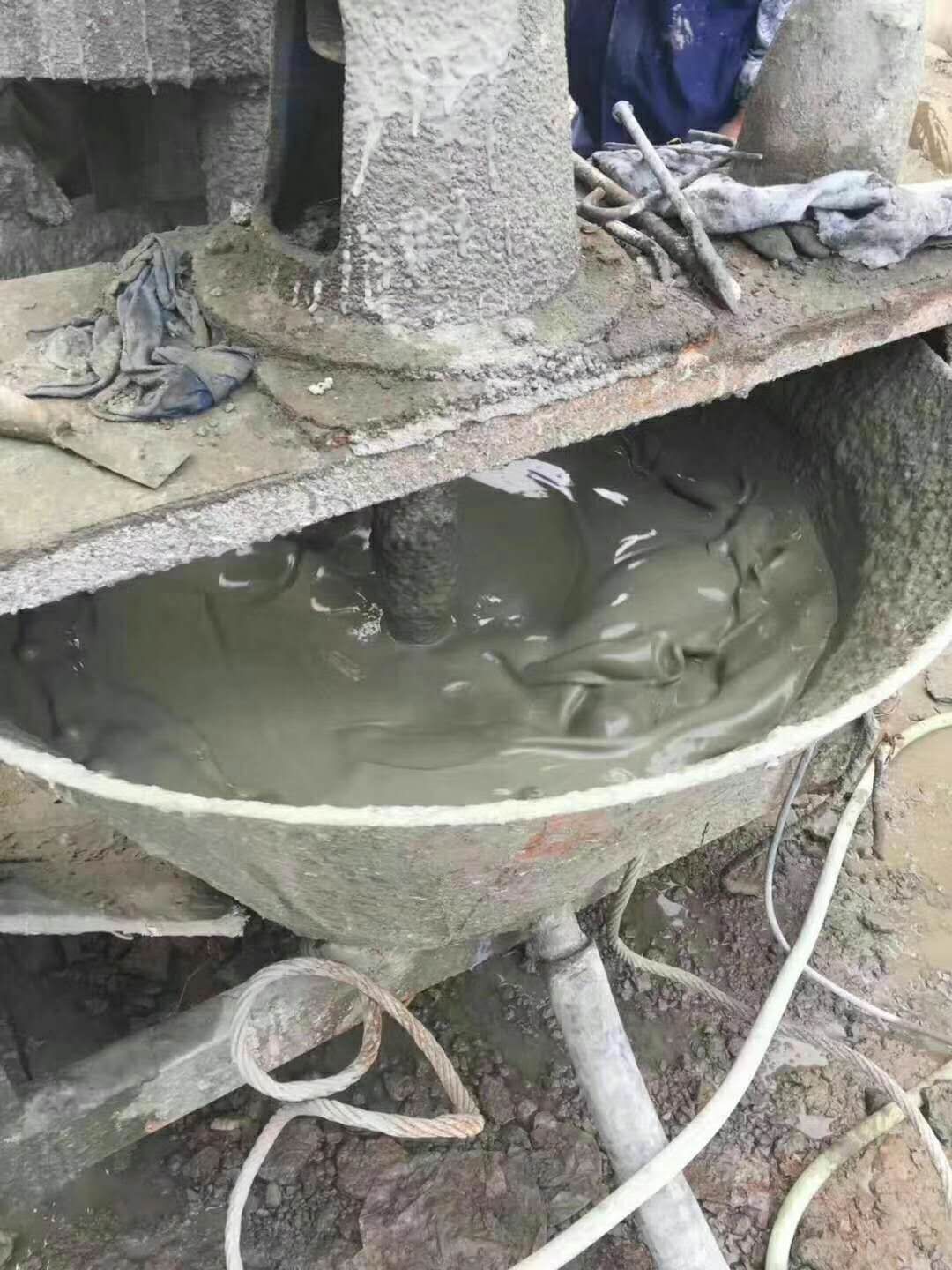

搅拌时间是个硬指标。干料投进去后，必须强制搅拌至少4分钟，确保纤维在浆体中均匀分散。如果搅拌时间不够，纤维成团，后期受力时就会从这些薄弱点开始破坏。以某立交桥的支座垫石施工为例，我们现场用秒表卡过，搅拌3分50秒时取样，纤维分散率只有82%；搅拌到4分15秒时，分散率提升到了96%。

浇筑温度要控制在5到35摄氏度之间。低于5摄氏度时，水泥水化反应会明显变慢，28天强度可能只能达到设计值的70%。高于35摄氏度时，水分蒸发太快，纤维和基体之间的粘结力会下降。实际操作中，我们会在夏季用冰水拌合，冬季用热水拌合，把出机温度稳定在15到25摄氏度。

养护时间不能少于7天。虽然这种材料早期强度发展快，3天就能达到设计强度的60%，但后期强度的增长主要靠纤维与基体的持续粘结。如果养护不足，纤维容易被拉出，延性会大打折扣。以某厂房地坪项目为例，养护5天就拆模的板块，28天抗折强度比养护7天的低了12%。

哪些场景下必须用它

抗震加固是首选场景。普通混凝土在反复荷载下会脆性破坏，而超高延性混凝土的滞回曲线饱满，耗能能力是普通混凝土的3到5倍。以某学校教学楼加固工程为例，我们在框架柱外包了80毫米厚的这种材料，模拟地震试验显示，层间位移角达到1/50时，柱身依然保持完整。

薄壁结构也是它的强项。比如预制楼梯、阳台板、装饰构件，厚度可以做到30毫米，自重只有普通混凝土的一半。某装配式住宅项目用这种材料做了25毫米厚的楼梯板，吊装时没有出现任何裂缝，安装后踩踏也没有震颤感。

水下修复工程同样离不开它。因为纤维能有效抑制水下浇筑时的分散离析，28天强度损失率控制在5%以内。某水库泄洪道修复时，我们直接在水下浇筑了这种材料，潜水员反馈说，浇筑面平整，没有出现普通混凝土常见的“蜂窝”现象。

一个真实案例的教训

去年有个高速公路服务区的地面改造项目，施工队图省事，用普通搅拌机代替了强制式搅拌机。结果纤维成团严重，浇筑后第三天就出现了贯穿性裂缝。后来我们重新返工，改用强制式搅拌机，严格控制搅拌时间，最终28天抗压强度达到了135兆帕，拉应变测试值3.2%。

这个案例说明，材料性能再好，施工细节不到位也白搭。按照GB/T 50448-2015的要求，纤维增强材料的搅拌时间不得少于3分钟，但实际经验告诉我们，4分钟是个更稳妥的底线。另外，浇筑前一定要做坍落度试验，如果坍落度低于200毫米，说明用水量不够，纤维分散会受影响。

从成本角度算一笔账：虽然这种材料的单价是普通混凝土的2到3倍，但用在关键部位后，后期维修费用能省下80%以上。以某桥梁支座更换为例，用普通材料每三年要维修一次，换用这种材料后，五年了还没出现任何问题。这笔账，懂行的采购人员一看就明白。
