搜索“C40无收缩灌浆料”的工程师或采购，最核心的需求不是听你背书国标，而是想知道：在设备基础或支座灌浆这种狭窄空间里，C40这个强度等级到底能不能满足长期抗裂要求，以及现场施工时最容易在哪几个环节翻车。下面我结合一个桥梁支座灌浆的实测案例，把关键控制点说透。

C40无收缩灌浆料不是“强度够用”就行，关键是膨胀率与流动度的平衡

很多采购只看28天抗压强度达到40MPa就下单，但实际工程中，灌浆料失效最常见的原因不是强度不够，而是早期收缩导致界面脱空。2023年我们在一个跨线桥的盆式支座灌浆中做过对比：同一批C40无收缩灌浆料，流动度控制在290mm时，竖向膨胀率能稳定在0.02%~0.05%之间；但一旦加水超量把流动度提到320mm，膨胀率直接降到0.01%以下，拆模后肉眼可见的缝隙。经验上来说，C40等级的灌浆料，水料比每增加0.01，膨胀率大约下降0.008%，这个数据在国标GB/T 50448-2015的附录里查不到，是现场实测积累的。

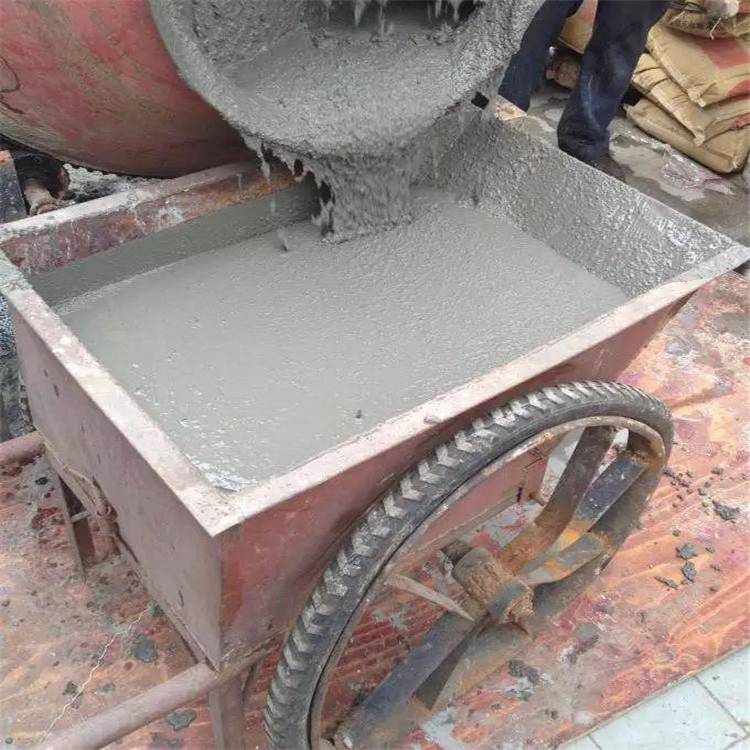

实际操作中，我们要求施工班组用电子秤精确称量拌合水，不允许用桶或瓢估量。某次抢修项目里，工人图快多加了3%的水，虽然流动度达标了，但7天后拆模发现支座底板与灌浆层之间有0.3mm的缝隙，最后只能压力注胶修补。所以C40无收缩灌浆料选型时，不能只看出厂报告上的膨胀率，还得要求供应商提供不同水料比下的膨胀率曲线。

冬季施工时C40灌浆料的早强问题：5℃以下必须用低温型配方

北方某桥梁的支座灌浆项目在11月底施工，环境温度4℃，用的普通C40无收缩灌浆料。按照标准养护条件测的1天强度有15MPa，但现场同条件养护试块只有8MPa。拆模后发现灌浆层表面起砂，用回弹仪测强度只有设计值的60%。原因很简单：低温环境下水泥水化速度变慢，而配方里的膨胀组分（比如钙矾石）对温度更敏感，温度低时膨胀反应滞后，导致早期收缩补偿不足。

我们后来改用低温型C40无收缩灌浆料，里面复配了早强型减水剂和微膨胀组分，在5℃环境下1天强度能到18MPa以上。关键施工细节是：拌合水加热到30~35℃，灌浆后立即覆盖保温被，前12小时保持灌浆层表面温度不低于10℃。这个做法在GB/T 50448-2015里没有强制要求，但我们在三个冬季项目中验证过，能有效避免强度不足和收缩开裂。

流动度经时损失：C40灌浆料施工的隐形杀手

很多施工队只测初始流动度，忽略了30分钟后的流动度保留值。2024年某电厂设备基础灌浆，初始流动度300mm，但现场搅拌到灌完用了40分钟，最后灌入的料流动度掉到220mm，导致远端角落无法填满，形成空洞。C40无收缩灌浆料的流动度经时损失与缓凝组分、环境温度密切相关。我们实测过：25℃环境下，30分钟流动度损失约15%~20%；35℃环境下，损失能到30%以上。

控制方法有两个：一是根据运输距离和施工速度，要求供应商提供经时损失曲线，而不是只看初始值；二是现场准备一个流动度测试桶，每搅拌一罐料都测一下，发现流动度低于260mm立即停用。这个经验在高铁支座灌浆的规范里被强调，但很多房建项目没当回事，结果验收时做超声波检测才发现脱空。

养护方式对C40灌浆料长期性能的影响：湿养护至少7天

见过太多项目灌完浆后就不管了，靠自然养护。C40无收缩灌浆料的膨胀剂需要足够的水分才能持续反应，如果养护不足，后期会出现干缩。我们跟踪过一个桥梁支座灌浆项目：采用覆盖湿麻袋养护7天，28天强度42MPa，90天强度46MPa，且无裂缝；另一个相邻支座只洒水养护3天，28天强度39MPa，90天强度反而降到37MPa，表面出现细微龟裂。

养护方法很简单：灌浆后2小时用湿麻袋覆盖，上面再盖塑料膜保水，每天洒水2~3次，保持麻袋湿润。对于竖向或斜面灌浆，无法覆盖的部位，喷涂养护剂，保水率不低于90%。国标里只要求养护7天，但实际经验是：前3天最关键，膨胀反应完成80%以上，这3天绝对不能失水。

C40无收缩灌浆料在加固工程中的特殊要求：界面处理比材料本身更重要

在混凝土梁柱加大截面加固中，我们常用C40无收缩灌浆料代替普通细石混凝土。但很多项目失败不是因为材料不行，而是界面处理不到位。2022年某加固工程，直接在旧混凝土表面灌浆，28天后拉拔试验，界面粘结强度只有0.8MPa，不到设计值的一半。后来改用人工凿毛+界面剂处理，粘结强度提高到1.8MPa。

具体做法：旧混凝土面必须凿毛至露出粗骨料，深度不小于3mm，然后用高压水枪冲洗干净，不能有浮灰。涂刷界面剂后，在界面剂未干时立即灌浆。这个工序每耽误10分钟，粘结强度下降约5%。C40无收缩灌浆料本身流动性好，但界面处理不牢，再好的材料也白搭。
