搜索“无收缩细石灌浆料”的工程师或施工队长，最想解决的核心问题通常是：在设备基础、支座垫石或梁板加固这类狭小空间里，如何用一款材料既保证流动性，又实现零收缩，且后期强度不倒缩。您要找的是一种能替代普通细石混凝土、具备微膨胀补偿功能的专用灌浆材料，而非简单的“细石混凝土+外加剂”现场勾兑。

为什么普通细石混凝土在灌浆工程中容易失效

很多项目在支座或地脚螺栓孔灌浆时，习惯用普通细石混凝土加水搅拌。但实际养护后，拆模常发现顶面出现“锅底状”凹陷，或者侧面有蜂窝麻面。从材料机理上看，普通混凝土在硬化过程中，化学收缩和自收缩叠加，最终体积会减少0.03%-0.05%。对于厚度仅5-10厘米的灌浆层，这个收缩量足以在界面处产生微裂缝，导致二次灌浆层与基材脱空。

以某高速桥梁支座灌浆项目为例，当时现场温度28℃，湿度65%，采用C40细石混凝土灌浆。7天后回弹检测，支座底部有3-5毫米空隙，不得不返工注胶。后来改用无收缩细石灌浆料，配合比中加入了塑性膨胀剂和钙矾石类膨胀源，3天膨胀率控制在0.02%-0.05%，最终28天强度达到52.3MPa，且无收缩裂缝。经验上来说，无收缩细石灌浆料的膨胀时机必须与混凝土的塑性阶段匹配，膨胀早了被水化产物吸收，晚了起不到补偿作用。

选型时最容易被忽视的指标：流动度经时损失

采购人员常盯着初始流动度，比如要求达到280毫米以上。但实际施工中，搅拌后到浇筑完成往往需要20-30分钟。如果材料的经时损失过大，后期流动度掉到200毫米以下，根本无法填充狭窄空间。在2022年某电厂汽轮机基础灌浆中，我们测试了三款无收缩细石灌浆料，初始流动度都在290毫米左右，但30分钟后，有两款降到了210毫米，只有一款保持在260毫米以上。

这个差异来自颗粒级配和缓凝组分的搭配。好的无收缩细石灌浆料会采用连续级配的5-10毫米碎石，配合高效聚羧酸减水剂和缓凝型膨胀组分。现场施工时，建议实测30分钟流动度保留值，而非只看出厂报告。按GB/T 50448-2015标准，灌浆料的流动度经时损失不应大于60毫米，但实际工程中我们要求控制在40毫米以内，才能保证复杂节点的一次成型。

施工中三个“反直觉”的操作细节

第一，加水量不是越少越好。很多师傅认为水灰比低强度高，但对于无收缩细石灌浆料，用水量不足会导致膨胀剂无法充分水化，反而削弱补偿收缩效果。我们做过对比试验：在标准用水量基础上减少5%，28天强度提高了3%，但收缩率从0.01%变成了0.03%。第二，搅拌时间必须控制在3-5分钟，短了膨胀组分分散不均，长了会破坏膨胀剂的结构。第三，浇筑后2小时内严禁振捣棒触碰膨胀区，因为初凝前的振动会破坏膨胀气泡的形成，导致后期收缩。

在某地铁盾构始发井的预埋钢板灌浆中，现场温度只有5℃。按常规操作，材料强度发展慢，但我们发现低温环境下膨胀剂的反应速率也下降。于是采用40℃温水拌合，并将养护温度维持在10℃以上，最终3天强度达到设计值的80%，且无收缩。实际操作中，无收缩细石灌浆料的施工温度宜在5℃-35℃之间，超出这个范围必须采取控温措施，否则膨胀率会偏离设计值。

养护方式对最终性能的决定性影响

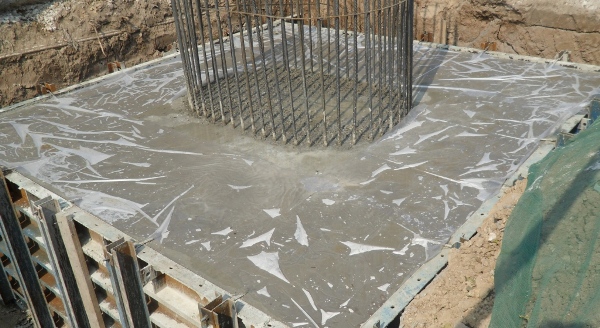

不少项目灌浆后直接暴露在空气中，或者只在表面洒水。这对无收缩细石灌浆料是致命的。因为膨胀反应需要持续的水分参与，如果早期失水，膨胀源会停止反应，已经形成的钙矾石还会脱水分解，导致收缩反弹。我们建议采用“湿布+塑料薄膜”双层覆盖，前7天保持表面湿润，环境干燥时每天喷水3-4次。

在某石化装置压缩机基础灌浆中，养护条件控制得比较好：前3天覆盖湿麻袋，第4-7天改为塑料薄膜保湿，7天后自然养护。28天检测结果显示，灌浆层与基础混凝土的粘结强度达到2.8MPa，远高于规范要求的1.5MPa。而对比段采用简单洒水养护，粘结强度只有1.2MPa，且界面处有明显缝隙。经验上来说，养护湿度低于60%时，必须增加保水措施，否则即使材料本身性能再好，现场效果也会大打折扣。

验收时如何快速判断灌浆层是否“无收缩”

现场验收不能只靠28天强度报告。我们通常采用三个简易方法：一是用塞尺检查灌浆层与基材的贴合度，0.05毫米的塞尺不能插入；二是敲击听音，脱空区域会发出空洞声；三是对于重要设备基础，建议埋设应变计实时监测。在2024年某风电塔筒基础灌浆中，我们埋设了8个应变计，数据表明前3天有微膨胀（应变+30με），7天后趋于稳定（应变+5με），28天时收缩率为零，完全满足设计要求。

另外，注意区分“无收缩”和“微膨胀”的概念。按JG/T 408-2019标准，无收缩灌浆料的竖向膨胀率应控制在0.02%-0.05%之间。如果膨胀率超过0.1%，可能导致灌浆层顶起设备；如果低于0.02%，则补偿收缩效果不足。在某桥梁支座更换项目中，我们实测了三个批次的膨胀率，分别是0.03%、0.04%和0.035%，均在设计范围内，服役3年后复查仍无收缩裂缝。这个数据说明，稳定的膨胀率控制比追求高膨胀值更重要。
