瓷砖胶的基本组成与性能特点

作为现代瓷砖铺贴的核心材料，瓷砖胶主要由水泥基胶凝材料、级配骨料和聚合物改性剂复合而成。根据GB/T 25181-2019《预拌砂浆》标准，其抗滑移性能要求初始粘结强度不低于0.5MPa，28天拉伸粘结强度需达到0.7MPa以上。与传统水泥砂浆相比，瓷砖胶的保水率需控制在88%-99%范围，确保瓷砖铺贴后不会因失水过快导致空鼓。

在实际工程中，我们会特别关注聚合物改性剂的添加比例，通常占干粉质量的2%-5%。这个区间既能保证胶粘剂的柔性，又可避免过度增稠影响施工性。实验室数据显示，掺入丙烯酸酯类改性剂的样品，其横向变形能力可比普通水泥砂浆提高3倍以上，这对应对基层热胀冷缩非常关键。

施工环境与基层处理要点

使用瓷砖胶铺贴时，基层含水率必须严格控制在6%以下，否则会导致粘结层水化不充分。对于混凝土基层，我们要求抗拉强度不低于1.5MPa，表面平整度偏差在4mm/2m以内。遇到吸水率大于5%的烧结砖基层，必须预先涂刷界面处理剂，这是很多工地容易忽视的关键步骤。

温度对施工影响极大，GB/T 41059-2021规定施工环境温度应在5-35℃之间。冬季施工时，我们会建议在胶粉中添加早强组分，但必须确保养护温度不低于5℃。实测数据表明，当环境温度低于0℃时，粘结强度会下降40%以上，这点在北方工程中要特别注意。

不同瓷砖的适配胶粘剂选择

面对市场上300×600mm以上的大规格瓷砖，必须选用C2TE级别的瓷砖胶，其横向变形能力需≥2.5mm。这类产品通常含有弹性乳胶粉，能有效吸收瓷砖与基层的应力差异。实验室的冻融循环测试显示，优质产品经过50次循环后，强度损失应控制在15%以内。

对于玻化砖这类低吸水率（≤0.5%）瓷砖，常规胶粘剂容易脱落。这时需要选择含有特殊偶联剂的增强型配方，其28天浸水后的粘结强度仍要保持0.5MPa以上。我们做过对比试验，普通胶粘剂在玻化砖上的粘结强度可能骤降至0.2MPa，而专用配方能维持在0.6MPa左右。

现场搅拌与施工工艺控制

搅拌环节直接影响最终质量，水灰比必须控制在0.22-0.24范围内。使用手持电动搅拌器时，搅拌时间应不少于3分钟，静置熟化5分钟后还需二次搅拌30秒。现场检测时，我们用锯齿抹刀刮涂后观察，胶浆应能保持清晰的齿形边缘不塌落，这是判断和易性的直观标准。

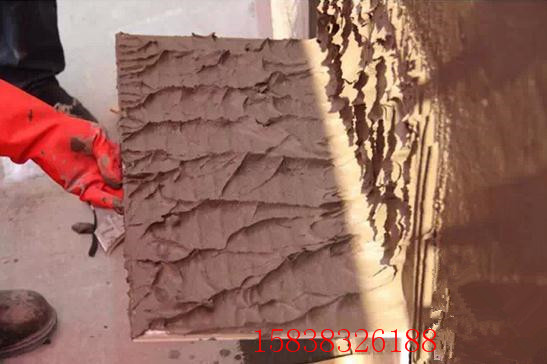

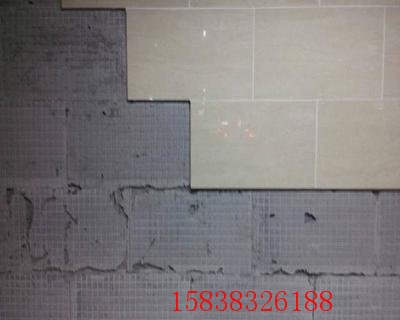

铺贴时要采用"双面涂胶"工艺，即在基层和瓷砖背面都刮涂胶浆。对于600×1200mm以上的大板，胶浆厚度建议控制在6-8mm，齿形抹刀要选用10×10mm规格。实测数据表明，这样操作可使粘结有效接触面积提升至85%以上，远高于单面涂胶的60%。

常见质量问题与解决方案

空鼓是最典型的施工缺陷，往往源于胶浆开放时间把控不当。C1级胶粘剂的开放时间一般为20分钟，而C2级产品可延长至30分钟。我们曾统计过，超过70%的空鼓案例都发生在胶浆表干后强行调整瓷砖位置的情况。

另一个常见问题是后期开裂，这与胶粘剂的柔性直接相关。根据JC/T 547-2017标准，S1级柔性产品的横向变形能力需≥2.5mm，适合地暖等温差大的场景。工程案例显示，采用S2级（变形能力≥5mm）产品的地面系统，三年后的裂缝发生率可比普通产品降低80%。
