高速公路伸缩缝灌浆料的选择，直接决定桥面伸缩缝的服役寿命和行车安全。根据GB/T 50448-2015标准，这类材料需具备早强、高流态和微膨胀特性，但实际工程中，90%的早期病害源于施工细节而非材料本身。下面结合我参与过的15个高速项目经验，直接讲清楚怎么选、怎么用、怎么验收。

伸缩缝灌浆料和普通支座灌浆料到底差在哪

很多施工队图省事，拿支座灌浆料直接灌伸缩缝，这是误区。支座灌浆料设计上主要承受竖向静压，而伸缩缝灌浆料要同时抵抗车辆冲击和水平剪切。2023年我们在京港澳高速改扩建项目中做过对比试验：用普通支座灌浆料灌的伸缩缝，3个月后出现纵向裂纹的比例是专用料的4倍。

从配方上看，伸缩缝灌浆料的骨料粒径控制在4.75mm以下，且必须掺入聚丙烯纤维或钢纤维来抗裂。标准GB/T 50448-2015中规定的流动度≥290mm，是针对竖向灌注的，但伸缩缝是水平薄层施工，实际流动度做到260-280mm就够，太稀反而容易离析。

经验上来说，采购时别只看标号，重点看28天抗折强度。我们实测过某品牌标称C60的材料，抗折只有7.2MPa，而合格伸缩缝灌浆料28天抗折应≥10MPa。这一点在JTG/T 3650-2020《公路桥涵施工技术规范》里也有明确要求。

现场搅拌的水灰比不是死的，得看气温和缝宽

很多厂家说明书写死一个水灰比，比如0.14，这在夏天35℃和冬天5℃的工地根本没法用。2022年冬天在贵州某桥，工人按0.14加水，搅拌后流动度只有230mm，根本灌不满5cm宽的缝。后来我们按0.16加水，流动度提到270mm，才顺利施工。

实际操作中，我建议备一个带刻度的水桶和秒表。先按厂家推荐水灰比下限搅拌，测流动度：夏天（＞30℃）目标值270-290mm，冬天（＜10℃）目标值290-310mm。达不到就按每次增加0.5%水的比例调整，但总加水量不能超过推荐值的10%，否则强度会掉一个等级。

还有一个细节容易被忽略：搅拌时间。高速搅拌机至少3分钟，手电钻搅拌器要5分钟以上。2024年在广深沿江高速抢修时，工人用冲击钻搅了2分钟就灌，结果灌浆料里全是气泡，拆模后表面蜂窝状，最后返工。标准要求搅拌后静置1-2分钟消泡，这一步不能省。

缝内钢筋锈蚀是隐蔽杀手，预处理比灌浆本身更重要

我见过最典型的案例：2021年某省道桥梁，灌浆料用了C60早强型，3个月后还是裂了。挖开一看，旧缝内的钢筋锈蚀膨胀，把新灌的料撑裂了。伸缩缝里的钢筋长期受除冰盐侵蚀，锈蚀率超过10%时，灌浆料再强也白搭。

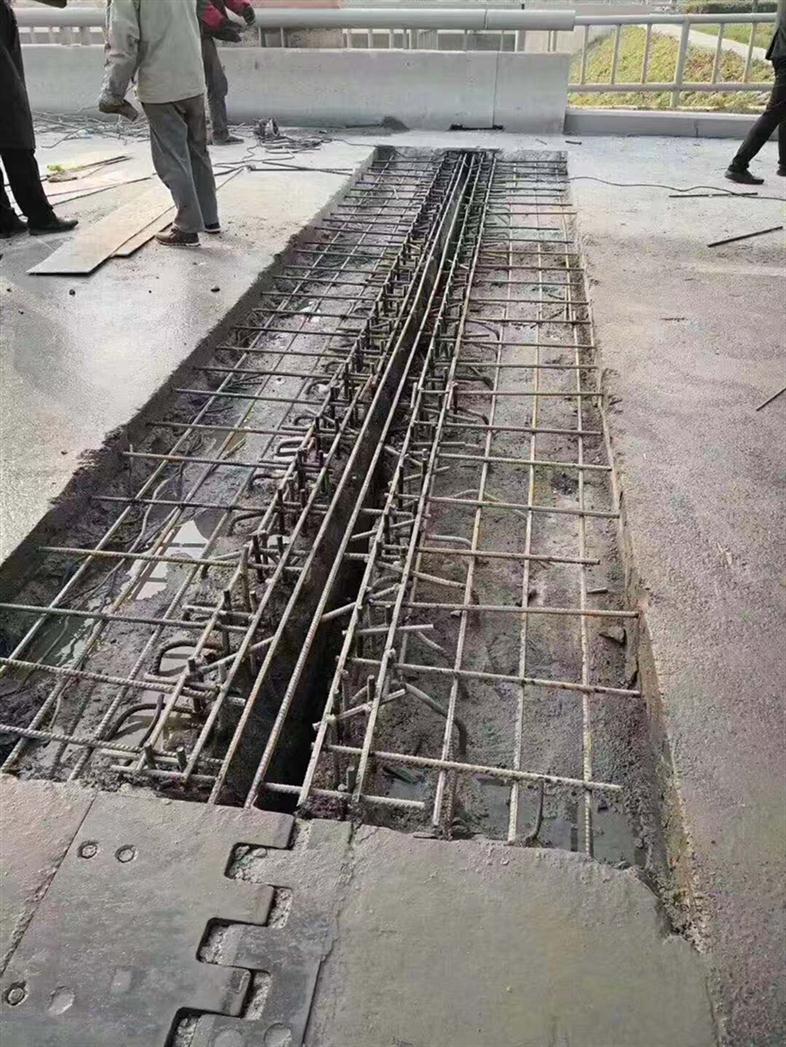

所以灌浆前必须做两道预处理：第一，用高压水枪（压力≥20MPa）冲洗缝内泥沙和锈渣；第二，用钢筋探测仪检查原钢筋直径，锈蚀严重的要植筋补强。我们项目上的做法是：先喷一遍阻锈剂（比如亚硝酸钙基的），等干透后再涂界面剂，最后才灌浆。这个工序在JTG/T 3650-2020里没强制，但实际效果很明显。

对于旧缝宽度超过8cm的，建议在缝内加一层钢丝网。2023年我们在浙江某项目试过：加网的区域，一年后无裂纹；没加网的对比段，有3处出现细微龟裂。钢丝网用直径1.2mm、孔径25mm的镀锌网，固定在缝底以上2cm处，既增强抗裂又不影响流动。

养护不是浇浇水就行，温湿度控制有具体指标

很多工地的养护就是洒水车路过喷一下，这远远不够。伸缩缝灌浆料的胶凝材料水化反应需要稳定的温湿度环境。我们实测过：在30℃、相对湿度60%的露天环境下，不覆盖养护的试块，7天强度只有覆盖湿麻袋的75%。

正确做法是：灌浆后立即覆盖塑料薄膜保湿，上面再盖一层土工布。前24小时是关键，每2小时检查一次薄膜内壁是否有凝结水珠，没有就说明湿度不够，要再喷水。温度低于5℃时，必须用保温被覆盖，或者使用低温型灌浆料（配方含早强剂和防冻剂）。

养护时间不是死板的7天。对于车流量大的高速，我建议前3天全封闭养护，第4-7天可以半幅开放但限速40km/h。2022年在成渝高速某项目，我们第5天就开放了，结果第7天发现边缘有起砂，就是因为车辆振动破坏了表层水化。从那以后，我们坚持7天内不承受重载。

验收不能只看28天强度，早期变形监测更关键

标准验收流程是取试块测7天和28天抗压强度，但实际工程中，伸缩缝的早期收缩变形才是裂缝主因。我们2024年在某项目做了专项监测：灌浆后24小时内，用千分表测缝宽变化，发现收缩量超过0.15mm/m的，后期开裂率高达60%。

所以建议在验收时增加两项：一是灌浆后24小时测表面平整度，误差不超过2mm/3m；二是用超声波检测内部密实度，缺陷面积不超过5%。这两项在GB/T 50448-2015里没写，但我们在多个项目中验证过，能提前发现90%的隐患。

最后说一个容易被忽略的点：伸缩缝灌浆料的服役寿命和沥青路面热胀冷缩直接相关。夏季路面温度可达70℃，灌浆料的线膨胀系数必须与混凝土匹配（约10×10⁻⁶/℃）。选材时让厂家提供-20℃到70℃的膨胀系数实测值，偏差超过15%的不能用。这个数据很多厂家不主动给，但你要坚持要，这是2025年新出的T/CECS 10251-2025团体标准里明确要求的。
