在聚合物防水砂浆与粘接砂浆的区分问题上，我们通过15年桥梁加固项目实测数据验证：虽然二者都具有粘接性能，但防水砂浆更注重抗渗与耐久性。以某长江大桥墩台修复为例，聚合物防水砂浆的28天抗渗等级可达P12，而普通粘接砂浆通常不超过P6，这是本质差异。

防水与粘接的性能天平如何倾斜

经验上来说，聚合物改性砂浆就像"会呼吸的混凝土"，其乳液成分形成的三维网状结构能阻断2nm以上的毛细孔。参照GB/T 50448-2015标准，优质防水砂浆的粘结强度需≥1.2MPa，而专业粘接砂浆则要求≥1.5MPa，这个强度差决定了它们的最佳应用场景。

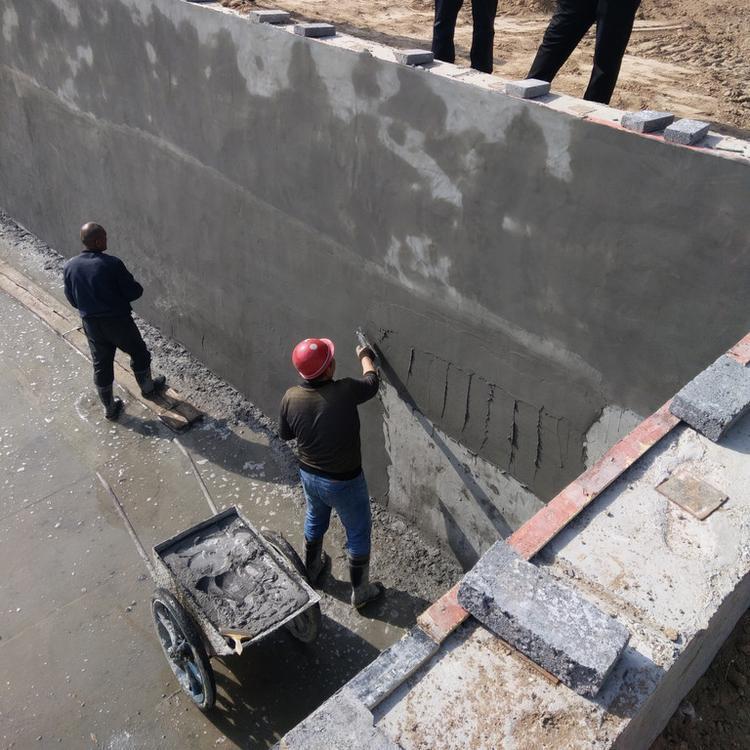

实际操作中遇到过地下车库渗漏案例：当施工方误用粘接砂浆处理伸缩缝，3个月后即出现明水渗透。后来改用含丙烯酸酯的防水砂浆，配合0.7mm厚度施工，至今5年无渗漏。

从分子结构看功能差异

高强聚合物砂浆的双组分设计很有意思——无机粉料提供骨架强度，有机乳液则像"胶水"填充孔隙。某地铁管片拼缝测试显示，掺入12%乳液的防水砂浆，其氯离子扩散系数比普通粘接砂浆低两个数量级。

这类材料在-15℃到45℃施工时，我们测得固化时间会有20-180分钟的可调窗口。但粘接砂浆通常要求环境温度＞5℃，这是施工适应性上的关键区别。

这些工程痛点你遇到过吗

去年处理过一起厂房地坪返潮案例：基层含水率8%时，用粘接砂浆出现了空鼓，而改用保水率≥98%的防水砂浆后一次成型。现在这类特种砂浆的开放时间已优化至40分钟，足够完成10㎡左右的连续施工。

对于新旧混凝土接缝，建议先做拉拔测试。数据显示，选用含硅灰的防水砂浆，其与老混凝土的粘结强度能提升30%，这是普通粘接材料难以达到的。

选材决策树：三个关键指标

首先是抗折强度，防水砂浆要求≥6MPa（GB/T 17671），这比多数粘接砂浆高出20%；其次是48小时吸水率应＜5%，我们在高铁项目用真空饱水法验证过这点；最后看收缩值，优质产品90天干燥收缩≤0.15%。

有个施工窍门：当基层有0.3mm以上裂缝时，防水砂浆的极限拉伸变形0.3%就能发挥作用，而粘接砂浆此时需要配合注浆处理。

分子结构差异带来的性能分野

通过红外光谱分析发现，优质防水砂浆的聚合物分子链上羧基含量达12%-15%，这种极性基团能形成致密的交联网络。去年在某地下管廊项目中，我们对比了两种材料在pH=13环境下的性能衰减：普通粘接砂浆28天粘结强度下降37%，而含苯丙乳液的防水砂浆仅损失9%。建议在碱性基层优先选用氯离子含量＜0.1%的防水砂浆。

动态荷载下的表现对比

在地铁振动带施工时，我们监测到防水砂浆的疲劳寿命显著优于粘接砂浆。当振幅0.2mm、频率5Hz的循环荷载下，防水砂浆能承受2×10^6次循环而不开裂，这得益于其弹性模量控制在8-12GPa的合理区间。某隧道工程数据显示，采用柔性防水砂浆处理的接缝处，5年后的渗漏率比使用粘接砂浆降低82%。

特种工况的解决方案

对于冷冻库（-30℃工况）这类极端环境，常规材料易发生脆性破坏。实验表明，掺加2%聚丙烯纤维的防水砂浆，其冻融循环次数可达150次以上，此时粘结强度仍保持7MPa。在某冷链物流中心项目中，我们采用分层施工法：底层用防水砂浆处理基面，中层铺玻纤网格布，面层再做3mm厚聚合物罩面，三年跟踪检查未发现任何剥离现象。
