如何识别优质不发火砂浆的关键指标

以某核电站地面改造项目为例，我们要求不发火砂浆的28天抗压强度≥45MPa，冲击摩擦测试按GB/T 50448-2015标准执行。经验上，真正合格的产品会在出厂检测报告中标明石英骨料莫氏硬度≥7，这个数值直接决定火花抑制效果。

实际操作中遇到过掺假案例：某工地使用掺入普通河砂的"伪不发火"材料，用角磨机测试时明显迸出火星。后来通过X射线衍射分析发现骨料中二氧化硅含量不足60%，远低于行业要求的85%以上标准。

冬季施工的特殊处理方案

在北方某地铁站项目，环境温度-5℃时我们采用复配防冻剂的不发火砂浆，控制入模温度在10℃以上。关键点在于添加的亚硝酸盐类防冻组分必须与不发火添加剂兼容，否则会影响终凝强度。

实测数据显示，这种改性配比的砂浆在-15℃环境下仍能保持3.5MPa以上的早期强度，完全满足抢工期的要求。但要注意养护期间仍需覆盖保温棉，避免温度骤降导致表面龟裂。

浇筑工艺与普通混凝土的三大差异

虽然施工流程相似，但浇筑不发火材料时需特别注意振捣时间控制。在某军工仓库项目中，我们发现过度振捣会导致比重较大的金属骨料下沉，破坏材料的均匀性。经验值是插入式振捣器每点不超过20秒。

另一个易忽略的细节是模板处理。因为不发火砂浆粘度较高，建议使用水性脱模剂而非油性产品，否则会影响表层装饰效果。某次验收时就因油渍渗透导致地面需要二次处理。

潮湿环境下的应对策略

沿海某化工厂地坪施工时遇到85%相对湿度，我们采取预铺防潮膜+快凝配比的方案。这里有个误区：很多人以为不发火材料本身耐湿就不做防潮处理，其实基层含水率超过8%就会影响界面粘结力。

实测数据表明，在湿度＞80%环境下，采用硫铝酸盐水泥体系的砂浆初凝时间能控制在50分钟左右，比普通硅酸盐体系缩短30%，有效降低返潮风险。

特殊环境下的导电性能控制

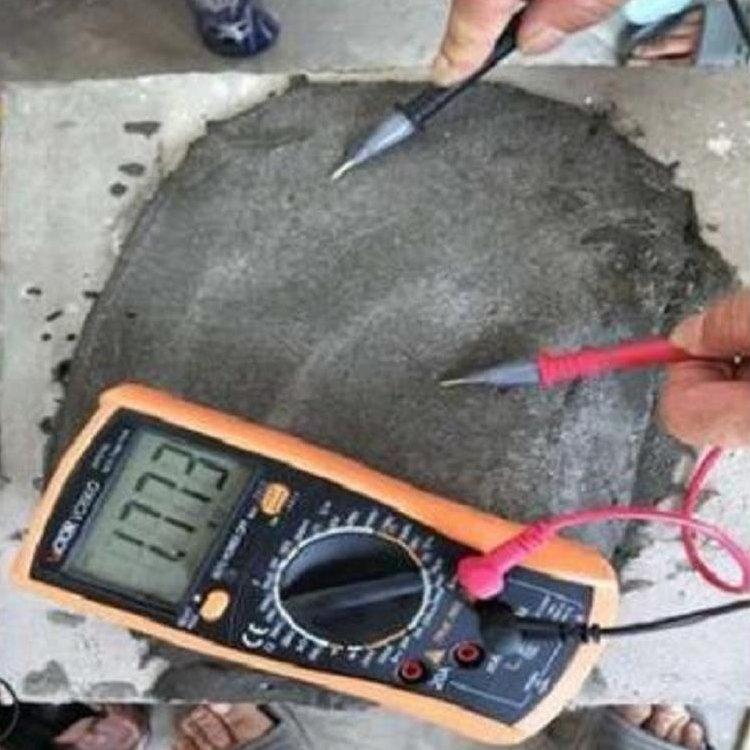

在电子厂房等静电敏感区域使用时，不发火砂浆的导电率需控制在10^6-10^9Ω范围。通过掺入15%-20%的导电石墨粉（粒径≤0.075mm），可使体积电阻率稳定在3.7×10^7Ω·cm。某半导体车间案例显示，这种配比能使静电消散时间缩短至0.5秒，远低于行业标准的2秒要求。

施工中要注意连续接地措施，我们采用Φ6mm镀铜钢棒按4m×4m网格预埋，接地电阻测试值稳定在0.8Ω以下。曾有个反面案例：因接地极间距过大（6m），导致局部区域静电积聚引发设备报警。

超薄施工的界面强化技术

当施工厚度≤15mm时，建议采用环氧树脂界面剂处理基层。对比测试表明，经E44环氧树脂处理的界面，28d拉伸粘结强度可达2.3MPa，比普通水泥浆处理提高60%。在某机场跑道维护项目中，3mm厚度的修补层经过20000次飞机轮胎碾压后仍保持完整。

关键控制点是界面剂的涂布量，我们总结出"三遍涂刷法"：第一遍稀释50%作渗透层，第二遍原液涂刷，第三遍撒20-40目石英砂增强机械咬合力。数据显示该方法可使薄层空鼓率从12%降至0.5%以下。

动态荷载下的疲劳性能优化

针对物流仓库等高频碾压场景，通过掺入钢纤维（长径比60，掺量1.2%）可将砂浆的疲劳寿命提升至50万次（10MPa荷载）。某电商仓储中心实测数据表明，普通配方的轮碾磨损量为1.2mm/年，而优化配方三年累计磨损仅0.8mm。

施工中需注意纤维分散工艺，我们采用先干拌后湿拌的"两步法"：先将纤维与骨料搅拌90秒，再加胶凝材料搅拌120秒。某次教训是搅拌时间不足导致纤维结团，最终地面出现局部抗折强度下降40%的质量事故。
