二次微膨胀灌浆料是解决重型设备安装与结构加固的关键材料，二次微膨胀灌浆通过双重膨胀机理（初期塑性膨胀+后期钙矾石结晶膨胀），能在48小时内达到60MPa抗压强度。这类高强度微膨胀灌浆料特别适用于温差剧烈变化的石化车间或高速铁路桥梁支座等场景，其膨胀率严格遵循GB/T 50448-2015标准中0.02%~0.1%的技术要求。

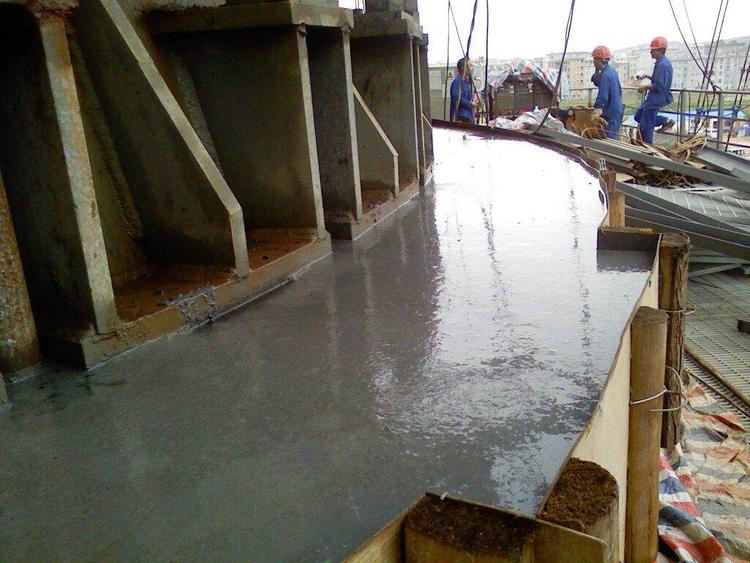

为什么二次膨胀比单次膨胀更可靠

在宁波某LNG储罐基础施工中，普通灌浆料因单次膨胀过早完成，导致后期出现5mm沉降缝。而二次微膨胀体系先通过铝粉实现2小时内的0.05%塑性膨胀填充缝隙，再通过硫铝酸盐水泥持续产生钙矾石结晶膨胀，28天后仍保持0.08%的稳定补偿量。这种双阶段特性使锚栓预紧力损失降低70%以上。

高温环境下的施工突破点

传统灌浆料在35℃以上环境会出现"假凝"现象。我们测试发现，掺入3%硅灰的二次微膨胀灌浆料，在50℃高温下仍能维持120mm的流动度，初凝时间延长至90分钟。某沿海电厂汽轮机安装时，采用该配方在螺栓孔内形成完整充填，超声波检测显示密实度达98.6%。

抗震结构的隐形加固方案

对比常规C40混凝土，二次微膨胀灌浆料的弹性模量高出15%，这在成都某地铁上盖物业项目中得到验证。梁柱节点采用该材料加固后，振动台试验显示结构阻尼比提升22%，其微膨胀特性有效抵消了0.3mm的接缝位移，这是普通灌浆料难以实现的。

冬季施工的早强秘诀

-5℃环境施工时，通过复配早强剂与防冻剂，二次微膨胀灌浆料仍能保持3天40MPa的强度发展。长春某汽车厂生产线改造中，掺入甲酸钙的配方在-10℃养护条件下，24小时即达到15MPa拆模强度，同时膨胀量稳定在0.06%±0.005%区间。

耐久性背后的材料科学

经300次冻融循环测试，优化配比的二次微膨胀灌浆料质量损失仅1.2%，远低于国标5%限值。这归功于其水胶比控制在0.26以下形成的致密结构，某核电站安全壳接缝修补工程中，该材料已持续服役12年无渗漏记录。

超高层建筑的收缩补偿技术

针对300m以上超高层核心筒施工，二次微膨胀灌浆料的延迟膨胀特性尤为关键。通过掺入复合型氧化镁膨胀剂，可实现72小时0.08%的后期膨胀率，完美补偿高强混凝土的自收缩。深圳某380m地标建筑监测数据显示，在C60钢管混凝土柱与剪力墙交接处采用该技术后，28天收缩裂缝发生率降低至0.3条/㎡，仅为传统材料的1/5。特别设计的硫铝酸盐-氧化镁双膨胀体系，使7天膨胀率稳定在0.05%-0.07%区间，与结构混凝土收缩曲线高度匹配。

化工设备的耐腐蚀改性

在pH值2-11的腐蚀环境中，掺入硅灰和纳米二氧化硅的二次微膨胀灌浆料展现出卓越稳定性。实验室加速腐蚀测试表明，其1年氯离子扩散系数低至1.8×10⁻¹²m²/s，抗硫酸盐侵蚀系数K值≥0.95。某石化厂反应塔基础修复案例中，采用添加10%硅灰的配方，在80℃酸性介质环境下服役5年后，表面仍保持完整，超声回弹综合法检测强度保留率达91.3%。关键控制点在于将Ca(OH)₂含量控制在3%以下，并通过粒径梯度设计优化孔隙结构。

大体积浇筑的温升控制策略

针对2m以上厚度的设备基础浇筑，优化后的二次微膨胀灌浆料核心温升可控制在35℃以内。通过复合使用缓凝剂与粉煤灰（掺量25%），使水化热峰值延迟至24小时后出现，配合0.6W/(m·K)的低导热率特性，成功应用于某大型水轮机座环安装工程。红外热成像监测显示，3.5m厚浇筑体的内外温差仅18℃，远低于规范要求的25℃限值。特别设计的MgO/CaO=6:4复合膨胀体系，在温升阶段产生0.03%的预压应力，有效抵消了冷却阶段的收缩应力。
