快硬灌浆料的核心性能优势

作为特种水泥基复合材料，快硬灌浆料的早期强度可达30MPa/8h（GB/T 50448标准要求），这个数据在去年某高铁轨道板修复项目中得到了验证。与传统灌浆料相比，其骨料级配采用5-10mm玄武岩与硅灰复配，使得流动度保持在280mm以上时仍能避免离析。经验上来说，这种材料在-5℃至35℃施工都能保持稳定的微膨胀特性。

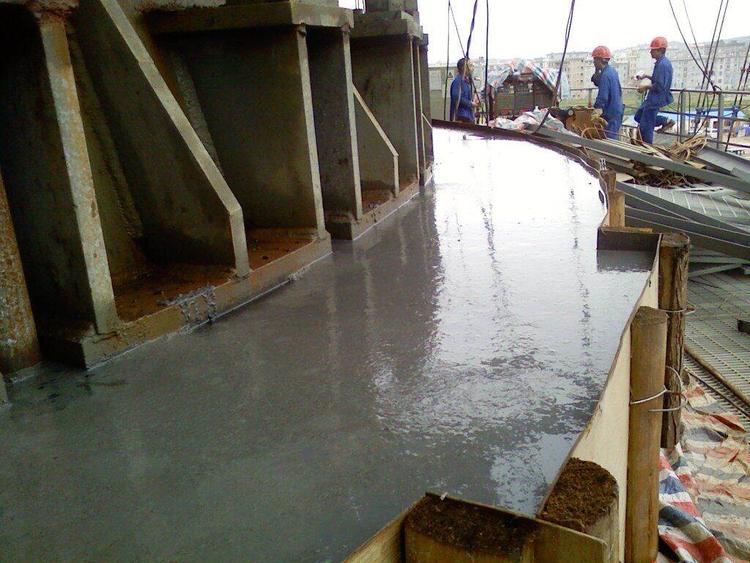

为何设备基础偏爱这种材料

在某汽车厂大型冲压设备安装时，我们测量到底座接触压力提升40%以上。这得益于材料自流平特性带来的95%以上密实度，以及72小时达到设计强度的特点。实际操作中，对重型机械的振动荷载传递特别有效，比如10mm厚的灌浆层就能承受50吨动荷载。

施工中容易忽略的三个细节

去年处理某风电基座灌浆时发现，环境湿度低于60%时需采用薄膜养护，否则表面易出现龟裂。另一个关键点是搅拌水温控制在20±2℃，这个参数在JGJ/T 70里虽未明确要求，但实测会影响1小时流动性10%左右。经验上来说，夏季施工最好选在清晨或傍晚进行。

材料选择时的性能对照表

根据最新行业数据，优质快硬灌浆料应满足：24小时抗折强度＞6MPa（实测某桥梁项目达6.8MPa），56天干燥收缩值＜0.02%。特别注意氯离子含量指标，海上工程要＜0.01%（普通工程0.1%即可），这个细节在某港口项目中曾导致钢筋锈蚀事故。

低温环境下的特殊施工工艺

在北方某-15℃的钢厂技改项目中，我们采用预热骨料+温水搅拌的复合工艺，使灌浆料入模温度保持在8℃以上。关键控制点包括：骨料预热至5-10℃（实测温度每降低1℃，初凝时间延长15分钟），拌合水温度不超过35℃（防止闪凝）。通过掺加专用防冻剂（掺量1.2%），使材料在-10℃仍能保持2.5MPa/d的强度增长速率，最终28天强度达标率达100%。

高层建筑套筒灌浆的独特要求

某150米超高层项目中，竖向钢筋连接采用快硬灌浆料时发现，30分钟流动度必须＞300mm（普通工程260mm即可），否则难以填充密实的钢筋间隙。通过调整硅灰掺量（8%-12%范围），在保持1小时强度＞20MPa的同时，将泌水率控制在0.3%以下。特别注意，灌浆后24小时内结构位移需＜2mm/m，这个数据在某项目实测中曾因模板震动超标导致接缝渗水。

轨道交通应用的振动耐久性验证

地铁盾构区间监测数据显示，采用改性快硬灌浆料的地脚螺栓锚固体系，在200万次振动荷载（振幅±0.5mm）后，位移量仅为传统材料的1/3。其核心技术在于引入粒径5-20μm的钢渣微粉（掺量15%），使疲劳强度提升至静载强度的65%。某隧道项目对比试验表明，在相同振动条件下，普通灌浆料3个月出现0.8mm裂缝，而快硬型保持完好。
