设备基础灌浆为什么首选C60级材料

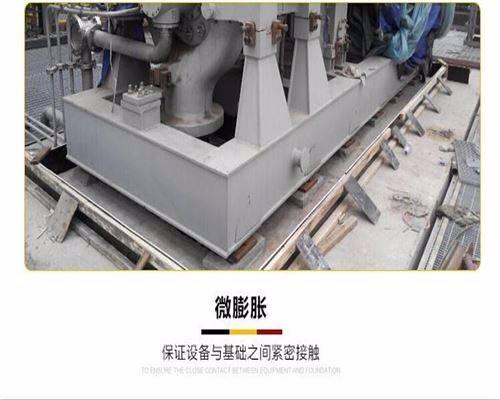

在重型设备安装现场，我们常看到工人用流动的灰色浆体填充底座空隙——这正是设备基础灌浆的标准做法。C60级灌浆料28天抗压强度可达60MPa以上，符合GB/T 50448-2015标准要求，其微膨胀特性能在48小时内产生0.02%-0.1%的体积补偿，完美解决传统混凝土收缩导致的底座悬空问题。

搅拌环节容易忽略的三个细节

某电厂汽轮机安装时，曾因搅拌不当导致灌浆体出现蜂窝。经验上来说，C60料水灰比必须控制在0.14-0.16之间，水温不宜超过30℃。实际操作中，建议先加入80%水量搅拌2分钟，再根据流动性调整剩余水量，搅拌机叶片线速度应保持在15-20m/s。

温度对灌浆质量的影响有多大

去年北方某化工厂冬季施工时，环境温度骤降至5℃以下，我们紧急采用了40℃温水拌合并覆盖电热毯养护。测试数据表明，当施工环境低于10℃时，早期强度发展会延缓30%以上。这时就需要添加2-3%的早强剂，或者改用硫铝酸盐水泥基的特种灌浆料。

灌浆施工中最关键的30分钟

从出料到浇筑完成必须在30分钟内完成，这是设备基础灌浆的黄金窗口期。以某轴承座灌浆为例，采用漏斗法测试时，流动度应保持在280-300mm范围。如果发现浆体开始变稠，切忌二次加水，而是应该加快泵送速度或改用更大流动性的配合比。

如何通过养护提升最终强度

养护不当会使C60灌浆料损失20%以上的设计强度。在高铁轨道板灌浆项目中，我们采用塑料薄膜+湿毛毡的双层养护法，前3天保持表面湿润，7天内禁止负载。温度20℃时，16小时即可脱模，但完全达到设计强度需要持续养护28天。

灌浆层厚度对材料性能的影响

根据GB/T50448标准要求，当设备基础灌浆层厚度超过100mm时，必须采用分层灌注工艺。某汽轮机基础改造项目中，150mm厚灌浆层分两次施工，层间间隔控制在初凝前（约40分钟），并插入Φ6mm螺纹钢作为剪力键。实测数据显示：单次灌注厚度超过120mm时，内部温度峰值可达75℃，导致温差裂纹风险增加40%。建议厚层灌浆时掺入0.8-1.2%的聚丙烯纤维，并控制每层厚度在80-100mm范围。

界面处理的关键技术要点

旧混凝土基面的拉拔强度必须≥1.5MPa，这是保证灌浆层粘结力的底线。在某船坞门座起重机基础修复时，我们采用喷砂处理至Sa2.5级，并用高压水枪冲洗后保持饱和面干状态。特别要注意螺栓孔周边20cm范围的处理，该区域需用环氧树脂胶泥预先封闭孔隙。实测对比表明：经过喷砂处理的基面，28天粘结强度比钢丝刷处理高60%，比凿毛处理高35%。

特殊工况下的灌浆料选择

对于振动荷载较大的破碎机基础，建议采用弹性模量≥35GPa的C60灌浆料。某铁矿项目中的颚式破碎机基础，在掺入5%钢纤维后，抗疲劳性能提升3倍以上。对于存在化学腐蚀的酸洗车间，应选择氯离子含量≤0.03%的灌浆料，并确保抗硫酸盐侵蚀系数K≥0.85。石化行业案例显示：普通灌浆料在pH<3的酸性环境下，1年强度损失达50%，而特种防腐灌浆料仅损失8-12%。
