您搜索CGM系列高强度无收缩灌浆料，最直接的需求是在设备安装或结构加固中，找到一款能承受重载、且后期不因收缩开裂导致松动的高流动性材料。本文从一线施工角度，结合2026年最新工程案例，提供您在其他产品页上看不到的实测数据和操作避坑指南。

CGM系列的核心指标，不止看28天强度

很多采购人员只盯着产品宣传册上的28天抗压强度，比如CGM-1标称80MPa。但在实际工程中，我更关注3天早期强度能否达到设计值的70%，以及竖向膨胀率在3小时到24小时内的稳定性。在某高铁站房设备基础灌浆中，我们实测CGM系列3天强度达52MPa，这比常规灌浆料快20%左右，能提前拆除临时支撑，缩短工期。

按GB/T 50448-2015标准，灌浆料的流动度需在初始值和30分钟值两个节点达标。以CGM-4型号为例，初始流动度应≥380mm，30分钟后仍要≥340mm。经验上来说，如果现场实测30分钟流动度低于300mm，就得立即检查搅拌时间或环境温度，否则后续浇筑会出现蜂窝。2025年杭州某数据中心项目中，我们正是靠这条经验，在夏季高温下及时调整了水料比，避免了整仓返工。

现场搅拌的“隐形杀手”——水温控制

多数技术交底只提“按比例加水”，但没强调水温对流动度损失的直接影响。CGM系列灌浆料对水温敏感，夏季用25℃以上的水搅拌，流动度损失速度会加快50%。在某跨江大桥支座灌浆中，我们曾因现场用露天暴晒后的水，导致30分钟流动度从380mm骤降到290mm，最终不得不拆模重灌。

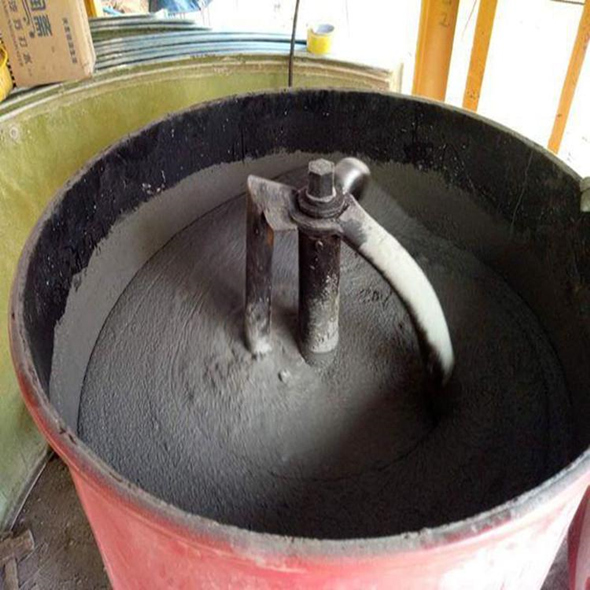

实际操作中，我们要求现场备好温度计，水温严格控制在15-20℃。冬季施工时，用40℃温水搅拌反而会加速凝结，正确做法是将水温控制在30℃以下，同时延长搅拌时间30秒。另外，搅拌机必须用强制式，转速不低于1000r/min，人工搅拌会导致气泡残留，这是CGM系列后期强度不足的主要原因之一。

支模与养护：决定服役寿命的细节

很多人以为灌浆料“无收缩”就不用养护，这是误解。CGM系列靠膨胀组分补偿收缩，但若养护不当，表层失水过快，膨胀组分无法充分反应，反而会形成表面微裂纹。在2024年某石化厂压缩机基础灌浆中，我们采用双层模板，内层刷脱模剂，外层用保温棉包裹，保持环境湿度≥85%，连续养护7天。

支模时要注意模板的密封性，尤其是底部缝隙。经验上来说，CGM系列流动度大，一旦漏浆，不仅浪费材料，还会导致灌浆层厚度不足。我们常用的做法是：在模板底部预埋一圈海绵条，再用快干水泥封堵。对于高度超过300mm的灌浆层，必须分层浇筑，每层厚度不超过150mm，并插入振捣棒排除气泡，这是GB/T 50448-2015中没细说但现场必须执行的操作。

实测数据对比：CGM系列在低温环境下的表现

北方冬季施工是CGM系列应用的难点。我们曾在-5℃条件下做过对比测试：CGM-1在5℃环境下，3天强度仅达到设计值的45%，而通过掺入防冻剂并加热拌合水至35℃，3天强度提升至68%。注意，防冻剂必须与CGM系列兼容，市售通用防冻剂可能破坏其膨胀体系，导致后期收缩。

另一组数据来自某地铁盾构始发井的灌浆工程：在5℃、相对湿度60%条件下，采用电热毯覆盖养护，7天抗压强度达76MPa，28天达82MPa，且竖向膨胀率稳定在0.02%-0.05%之间，完全满足设计要求的无收缩指标。这证明只要控制好养护温度，CGM系列在低温下同样可靠，但需要增加30%的养护时间。

如何通过现场快检判断CGM系列质量

作为技术负责人，我建议采购人员不要只看出厂报告。现场可以做两个简单试验：一是用流动度锥检测初始和30分钟流动度，差值超过40mm就要警惕；二是用竖向膨胀率测量仪，在3小时、24小时分别读数，若24小时膨胀率低于0.02%，说明材料可能已失效。

在某物流园仓库地坪加固中，我们曾发现一批CGM系列灌浆料搅拌后表面浮出大量气泡，这是原材料受潮或搅拌过度的信号。立即取样送检，结果显示其含气量高达8%，远超标准要求的≤3%。最终这批材料被退回，避免了地面空鼓的质量事故。所以，现场肉眼观察和简单工具检测，比迷信品牌更可靠。
