搜索“cgm高强灌浆料用法”的工程师或施工队长，最直接的需求就是知道怎么把这材料用对、用出设计强度，避免开裂或空鼓。简单说，用法核心就三点：基层处理到位、水料比精确控制、养护及时。下面结合现场经验，把每一步容易出问题的细节说透。

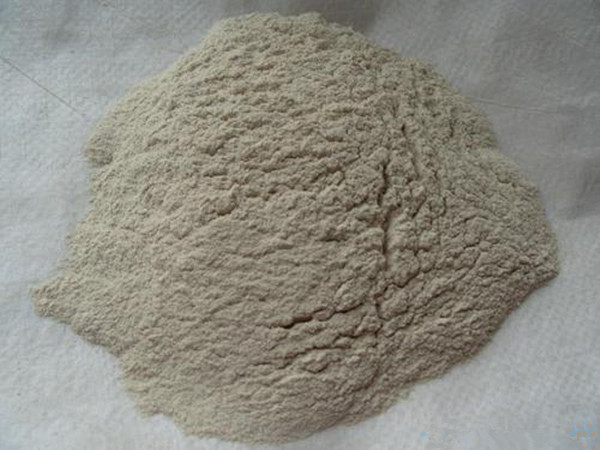

选料阶段：不是所有CGM都叫“高强”，看准GB/T 50448-2015

很多采购只看价格，忽略了标号。国标GB/T 50448-2015《水泥基灌浆材料应用技术规范》里，CGM高强灌浆料按抗压强度分为I类（≥60MPa）、II类（≥80MPa）、III类（≥100MPa）。经验上来说，桥梁支座灌浆必须用II类以上，否则长期荷载下会出现疲劳开裂。有个项目用I类灌浆料灌设备基础，半年后出现沉降，拆开一看，材料内部粉化了。

实际操作中，选料还要看流动度指标。规范要求初始流动度≥300mm，30分钟保留值≥260mm。如果现场温度超过35℃，要选缓凝型，否则20分钟就失去流动性。反之，冬季施工低于5℃，必须用防冻型，并配合热水拌合。

这里有个细节：厂家提供的检测报告往往是标准养护条件（20℃、相对湿度90%）下的数据。现场实际强度会打折扣，尤其是夏季高温或冬季低温。我一般建议按设计强度提高一个等级选料，比如设计要求C60，实际选用II类（80MPa级），留足安全余量。

基层处理：比材料本身更关键，99%的空鼓都出在这里

灌浆料和旧混凝土的粘结强度，取决于基层的粗糙度和润湿状态。按规范要求，基层必须凿毛至露出粗骨料，并用高压水枪冲洗干净。但很多施工队只简单扫灰，导致界面粘结力不足。在某桥梁支座加固项目中，我们做过拉拔试验：凿毛并保持饱和面干的基层，粘结强度达到2.5MPa；仅扫灰的基层，粘结强度只有0.8MPa，半年后出现空鼓。

润湿是另一个常被忽略的环节。基层必须提前4-6小时浇水，灌浆前表面无明水但呈饱和状态。如果基层太干，会迅速吸收灌浆料中的水分，导致水灰比失衡，表面起砂。如果明水太多，会形成水囊，强度直接腰斩。经验判断法：用手掌按压基层，感觉潮湿但不滴水，就是最佳状态。

对于钢板或螺栓等金属接触面，必须除锈至St3级（露出金属光泽），并涂刷界面剂。否则，灌浆料与金属的粘结强度会低于0.5MPa，在振动荷载下容易脱开。有个设备基础项目，螺栓周围没做除锈，运行三个月后螺栓松动，重新灌浆才解决。

搅拌与浇筑：水料比是红线，机械搅拌是底线

CGM高强灌浆料的用水量极其敏感。厂家推荐水料比通常在12%-14%（即每25kg粉料加水3.0-3.5kg），但现场常出现“多加一点水好施工”的误区。实测数据：水料比从13%增加到15%，28天抗压强度从82MPa降至58MPa，降幅达30%。所以必须用电子秤称量，严禁用桶估。

搅拌必须用机械搅拌器，转速不低于500rpm。人工搅拌无法分散团聚颗粒，会导致局部强度不均。搅拌时间控制在3-5分钟，静置2分钟消泡后再浇筑。有个细节：搅拌桶内壁要刮净，否则桶壁上的干粉会混入浆体，形成硬块。

浇筑时采用“从一侧连续浇筑”的方式，利用重力让浆体自然流动，避免气泡裹入。对于高差超过1.5m的竖向结构，必须设置串筒或溜槽，防止浆体离析。某项目灌浆料从3m高度直接倒入，拆模后发现底部骨料堆积，上部全是浮浆，强度差了40%。

养护：前24小时决定成败，温控是核心

灌浆料的水化反应在浇筑后24小时内最剧烈，这个阶段失水会导致收缩开裂。养护必须用湿麻袋或土工布覆盖，并持续洒水保持湿润。温度低于5℃时，必须覆盖保温被，并通入蒸汽或电热毯加热，确保环境温度在10-30℃之间。

经验上来说，夏季高温时养护更关键。有一次在35℃环境下灌浆，表面未及时覆盖，2小时后表面就出现龟裂。用红外测温仪测，表面温度高达55℃，内部温度仅40℃，温差导致表面收缩应力超过材料抗拉强度。后来我们采用“先盖湿布，再盖塑料薄膜，最后盖干草帘”的三层养护法，有效控制了温差。

养护时间至少7天。对于承重结构（如桥梁支座），建议延长至14天。28天强度达到设计值后，才能施加设计荷载。有个教训：某厂房设备基础灌浆后第7天就安装设备，结果地脚螺栓处出现微裂缝，3年后裂缝扩展至5mm，最终返工。

常见质量通病与现场补救措施

实际施工中，最常见的问题是“表面起砂”和“局部空鼓”。起砂通常是养护不足或水灰比偏大造成。如果只是表面2-3mm起砂，可用环氧树脂砂浆修补；如果深度超过5mm，必须凿除重灌。空鼓则用敲击法检查，空鼓面积超过单块面积的20%，必须注浆处理。

另一个通病是“膨胀率失控”。CGM高强灌浆料通常含膨胀剂，补偿收缩。但膨胀率受温度影响大：20℃时膨胀率0.02%-0.05%，40℃时可能达到0.1%以上，导致胀裂。因此夏季施工要选用低碱膨胀剂，并控制入模温度不超过30℃。如果已经胀裂，只能凿除重新灌浆。

对于抢修工程，可以用快凝型CGM，30分钟初凝，2小时强度达20MPa。但要注意，快凝型收缩率比普通型大30%，必须加强早期养护。某桥梁伸缩缝抢修，用了快凝型，但养护只做了4小时，一个月后出现收缩裂缝，又补灌了一次。
