搜索“CGM高强灌浆料施工方式”的工程师或施工队长，最关心的是在狭窄空间或二次灌浆中如何保证流动度、不泌水、最终强度达标。本文不讲通用说明书，直接结合现场经验，讲清楚从搅拌到养护的实操控制点。

搅拌用水量：别信说明书上的“推荐值”，要测流动度

很多厂家给的推荐用水量偏大，是为了让客户觉得“好施工”。但实际上一旦加水过量，泌水率会飙升，28天强度可能从设计C80掉到C60以下。经验上来说，CGM高强灌浆料的实际用水量应控制在12%-14%（占干料重量），而不是包装袋上写的14%-16%。

在某高铁桥梁支座灌浆项目中，我们按13.5%加水，初始流动度320mm，30分钟后流动度仍有260mm，完全满足GB/T 50448-2015对II类灌浆料的要求。如果现场没有流动度测试仪，可以用一个简单方法：搅拌后提起搅拌器，浆料能连续流下、不中断，且表面没有明显泌水层，这个状态就对了。

实际操作中，建议先按12%加水搅拌，观察流动状态，再逐量补水。千万别一次性加足，否则一旦过稀，只能报废重拌。

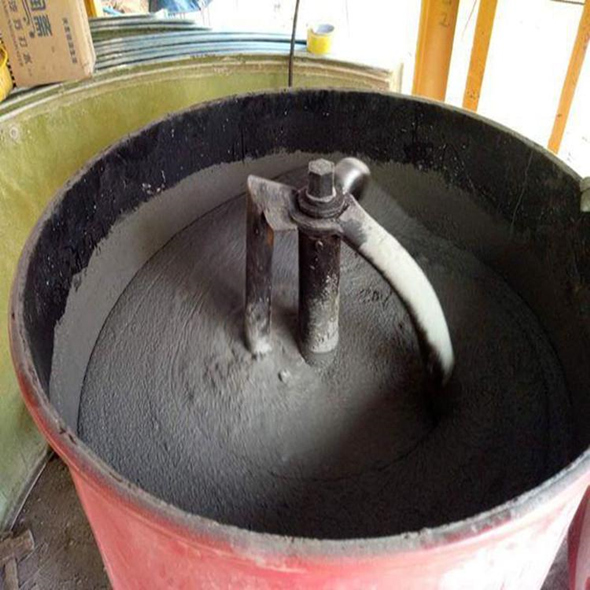

搅拌时间与方式：机械搅拌必须满3分钟，人工搅拌靠不住

现场常见的问题是搅拌时间不足。很多人用冲击钻配搅拌头，搅个30秒看到没干粉就停了。实际上，CGM高强灌浆料中的减水剂和膨胀剂需要充分水化，机械搅拌必须保证连续搅拌3分钟以上，停机后静置1-2分钟排泡，再搅拌30秒才能使用。

在某大型设备基础灌浆中，我们对比了搅拌2分钟和搅拌3分钟的试块强度。搅拌2分钟的试块7天强度只有设计值的78%，而搅拌3分钟的达到96%。原因很简单：搅拌不充分时，部分水泥颗粒团聚，有效水灰比不均匀，导致局部强度薄弱区。

人工搅拌只适用于单次用量小于25kg的修补作业。如果灌浆面积超过0.5m²或厚度超过5cm，必须用机械搅拌。这是很多施工队容易踩的坑——觉得量小就手搅，结果出现蜂窝麻面。

浇筑方式：从一侧连续灌，别从中间倒

CGM高强灌浆料是自流平材料，但不是“随便倒都能流平”。正确的做法是从模板的一侧开始连续浇筑，利用浆料自身的流动性和重力，将空气从另一侧排出。如果从中间直接倒下去，浆料会向四周扩散，把空气裹在里面，形成气泡孔洞。

在某化工厂压缩机基础灌浆时，工人图省事从中间倾倒，拆模后发现表面有大量直径1-3mm的气孔。我们凿开检查，气孔深度达到2-4cm，必须返工。后来改为从一端连续灌浆，并配合在模板侧面用橡皮锤轻敲振动，问题彻底解决。

对于厚度超过10cm的灌浆层，建议分层浇筑，每层厚度控制在5-8cm，并在下层初凝前完成上层浇筑。否则底层收缩应力会拉裂上层，这种裂缝在灌浆后3-5天才会出现，容易被误认为是温度裂缝。

养护：头24小时不养护，前面全白干

CGM高强灌浆料早期水化速度快，放热量集中。如果浇筑后不立即养护，表面水分蒸发速度超过内部水分迁移速度，就会出现塑性收缩裂缝。经验上来说，浇筑完成后2小时内必须覆盖湿麻袋或塑料薄膜，保持表面湿润。

在某桥梁支座灌浆项目中，当时气温32℃、湿度40%，工人浇筑后没有覆盖，4小时后表面就出现了发丝状裂缝。我们立即用喷雾器补水并覆盖湿布，但裂缝已经无法愈合，最终该支座灌浆层被判定为不合格，凿除重做。

养护时间不能少于7天，头3天是关键。对于冬季施工（气温低于5℃），必须采取保温措施，比如覆盖保温棉被，同时使用低温型灌浆料。普通CGM材料在0℃以下水化反应基本停止，强度增长会停滞。如果必须在低温环境施工，要提前将材料存放在20℃以上的暖房中至少24小时，拌合水也要用40-60℃温水。

质量验收：别只压试块，要看现场留置的同条件试块

很多项目送检的试块是在标准养护室中养护的，结果漂亮，但现场实际强度往往偏低。正确的做法是：在现场浇筑时，留置至少两组同条件试块，放在灌浆层旁边，用同样的养护方式。验收时以同条件试块强度为准，标准养护试块只作为参考。

在某电厂汽轮机基础灌浆中，标准养护试块28天强度达到82MPa，而同条件试块只有71MPa，差了11MPa。原因是现场环境温度比标准养护室低8℃，且湿度波动大。设计要求的强度等级是C70，同条件试块虽然达标，但差距提醒我们：现场养护条件对强度影响很大，不能掉以轻心。

另外，灌浆层表面平整度用2m靠尺检查，偏差应小于3mm。对于有金属接触面的支座灌浆，接触面积应不小于设计值的80%，否则需要进行压力灌浆补强。这些细节在GB/T 50448-2015中都有规定，但现场很少有人逐条对照执行。
