高强无收缩自密实混凝土（HPC）作为现代建筑工程的突破性材料，通过优化的高强无收缩自密实特性解决了传统混凝土的收缩裂缝与振捣不足问题。其28天抗压强度可达80MPa以上，流动扩展度超过650mm，在GB/T 50080-2016标准框架下实现了高强无收缩自密实性能的完美平衡，尤其适用于复杂配筋结构和大体积混凝土浇筑。

材料配比设计的核心逻辑

HPC的高强无收缩自密实特性首先取决于胶凝材料体系的优化。典型的配比中硅灰掺量控制在8-12%，粉煤灰替代水泥比例达20-30%，水胶比严格限制在0.28-0.32范围。通过这种"高胶材+低水胶比"的体系，既保证了新拌混凝土的流变性能，又实现了后期强度发展与体积稳定性。

骨料级配选择遵循GB/T 14685-2022的间断级配原则，最大粒径不超过16mm时更易形成紧密堆积结构。实验数据显示，采用5-10mm与10-16mm两级配碎石按4:6混合时，混凝土密实度可提升15%以上，同时将收缩率控制在200με以内。

关键外加剂的协同作用

聚羧酸减水剂是达成自密实性能的核心，其减水率需≥30%才能满足GB 8076-2008中高性能减水剂标准。但单一减水剂无法解决收缩问题，必须复合使用膨胀剂与粘度调节剂。氧化镁类膨胀剂在3-5%掺量下可产生0.02-0.04%的适度膨胀，恰好抵消硬化期的化学收缩。

施工实践中发现，当减水剂与羟丙基甲基纤维素（HPMC）以1:0.3比例复配时，既能维持800mm以上的扩展度，又可将2小时经时损失控制在10%以内。这种"降粘+保塑"的组合对泵送施工尤为关键。

现场施工的质量控制要点

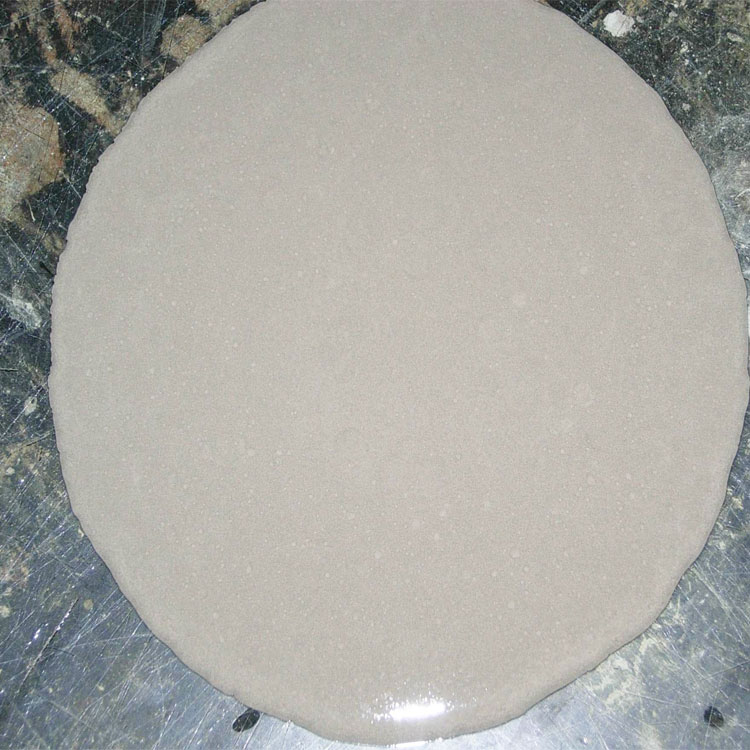

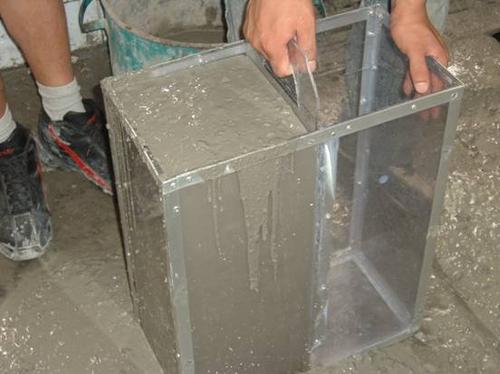

浇筑前必须进行扩展度与J环测试，按照JGJ/T 283-2012规范要求，自密实混凝土的T50流动时间应处于2-5秒区间。值得注意的是，即使满足650mm扩展度标准，若通过钢筋间隙能力（L型仪测试）不足300mm，仍可能引发结构缺陷。

温度控制比普通混凝土更严格，入模温度超过30℃时应采取冷却骨料措施。实测数据表明，每升高5℃会加速坍落度损失约15%，同时增大早期收缩风险。推荐采用分层浇筑工艺，单层厚度不超过50cm，相邻层间隔控制在初凝前完成。

长期耐久性的验证方法

依据GB/T 50082-2009耐久性评价标准，合格的高强无收缩混凝土需通过300次冻融循环后相对动弹性模量≥80%。实验室加速碳化试验中，28天碳化深度应小于1.0mm，这要求混凝土的氯离子扩散系数低于3×10⁻¹²m²/s。

实际工程监测显示，掺入矿粉的HPC结构在海洋环境下10年氯离子渗透深度仅2-3mm，远优于普通混凝土的8-10mm。这种性能优势主要源于高强无收缩自密实混凝土更致密的微观结构，其孔隙率可低至8-10%，而普通C50混凝土通常在12-15%范围。

特殊结构的应用创新

在超高层建筑核心筒施工中，采用60-80MPa的HPC可减少墙体厚度15-20%，同时实现单次浇筑高度8-10m。某项目监测数据显示，10m高剪力墙垂直度偏差仅3mm，远低于规范允许的8mm限值，这得益于材料优异的抗离析性能。

预制装配式建筑中，HPC的早强特性使其12小时脱模强度即可达30MPa。配合蒸汽养护工艺，可将生产周期缩短至18小时，且构件尺寸误差控制在±1mm/m，满足GB 50204-2015的严苛要求。
