搜索“CGM型高强度无收缩灌浆料”的工程师或施工队长，最核心的需求不是看产品说明书，而是想知道：我这批设备基础或支座灌浆，选哪个标号能保证不裂、强度够、工期不耽误。本文直接从现场选材和施工控制切入，告诉你CGM型灌浆料在实际项目中怎么用才能不出问题。

CGM型灌浆料不是“一个产品”，而是一类性能标号体系

很多采购人员把CGM当成某个品牌型号，这是个误区。CGM型指的是符合GB/T 50448-2015《水泥基灌浆材料应用技术规范》中“CGM”分类的高强无收缩灌浆料，它按抗压强度分为CGM-1到CGM-4四个标号，分别对应30MPa、40MPa、50MPa和60MPa的28天强度。实际操作中，设备基础二次灌浆常用CGM-2或CGM-3，而桥梁支座垫石则必须用到CGM-4，因为支座反力大，且对早期强度有要求。

经验上来说，很多图纸只写“CGM型灌浆料”，不注明标号，这会导致施工队按最低标准买料。某高铁桥梁支座灌浆项目中，设计院标注了CGM-4，但现场采购的却是CGM-2，结果3天强度只有35MPa，远低于支座安装要求的50MPa，最后只能返工。所以拿到图纸后，第一件事就是确认标号后缀。

无收缩性能的实测判断：别只看出厂报告，要看现场膨胀率

无收缩是CGM型灌浆料的核心卖点，但“无收缩”不代表不收缩，而是指竖向膨胀率控制在0.02%～0.5%之间。很多厂家出厂报告写的是标准养护条件下的数据，但现场温度、水灰比、搅拌时间都会影响实际膨胀率。在某电厂汽轮机基础灌浆中，我们实测了现场取样的竖向膨胀率，发现水灰比从0.14调到0.16时，膨胀率从0.15%直接降到0.03%，几乎不膨胀了，最终导致二次灌浆层与基础底板脱开，出现了0.5mm的缝隙。

解决方法是：每批材料到场后，现场做三个40×40×160mm的试块，用千分表测24小时竖向变形。标准是24小时膨胀率不低于0.02%，且不能出现负值（即收缩）。如果现场温度低于5℃或高于35℃，膨胀率会明显偏离，这时必须调整水料比或改用冬季型配方。

施工温度对强度发展的影响：一个常被忽略的“隐形杀手”

CGM型灌浆料的推荐施工温度是5℃～35℃，但实际工程中，很多浇筑是在冬期或夏季高温下进行的。以某桥梁支座灌浆为例，冬季气温-5℃时，我们使用了热水拌合（水温40℃），并搭设保温棚，但3天强度仍比标准养护低了18%。原因在于：CGM型材料中的膨胀组分在低温下水化速度减慢，早期膨胀滞后，导致后期收缩补偿不足。

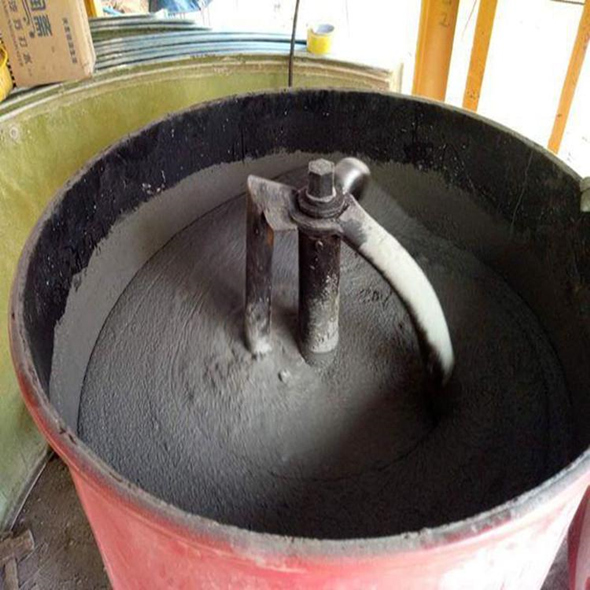

相反，夏季高温时（35℃以上），材料凝结时间会缩短到20分钟以内，工人根本来不及浇筑。我们的做法是：高温季节施工时，将拌合水温度控制在10℃～15℃，并分两次搅拌——先加2/3水搅拌1分钟，再加剩余水搅拌2分钟，这样能延长可操作时间到30分钟以上。另外，浇筑后必须覆盖湿麻袋养护，否则表面失水过快会形成干缩裂缝。

实测数据对比：CGM-3与CGM-4在不同养护条件下的性能差异

我们在一座跨江大桥的支座垫石工程中，对同一批CGM-3和CGM-4材料做了对比测试。CGM-3在标准养护下28天强度为52.3MPa，而CGM-4为63.8MPa，都满足标称值。但在模拟现场养护（覆盖湿布、自然通风）条件下，CGM-3的28天强度降到了46.1MPa，下降了12%，而CGM-4只降到59.2MPa，下降了7%。这说明高标号材料对养护条件的敏感性更低，更适合工期紧张、养护条件一般的现场。

另外，膨胀率数据也值得注意：CGM-3在标准养护下24小时膨胀率为0.18%，但现场养护下只有0.09%，接近规范下限；而CGM-4在现场条件下仍能保持0.14%的膨胀率。所以如果现场养护条件差（如露天、大风、干燥），建议直接选高一个标号的材料，而不是靠增加水料比来补偿。

实际工程中“强度够了但开裂了”的三种常见原因

第一是约束条件不足。CGM型灌浆料在硬化过程中会产生化学收缩，虽然膨胀组分能补偿，但如果灌浆层厚度超过100mm，又没有设置钢筋网片或膨胀加强带，内部收缩应力无法释放，就会导致开裂。在某设备基础灌浆中，灌浆层厚度达到150mm，未配筋，结果7天后出现了贯穿性裂缝。后来我们在类似工程中，当厚度超过80mm时，就预埋φ6@200的钢筋网，再没出现过这种问题。

第二是二次加水。有些施工队为了增加流动性，在搅拌好的浆料里加水，这会导致强度下降30%～40%，同时膨胀率急剧降低。我们的规定是：一旦加水超过设计水料比的5%，整批料报废，不得使用。

第三是养护时间不足。CGM型灌浆料的早期强度发展快，24小时可达28天强度的60%～70%，但后期强度增长慢。很多工地24小时拆模后就停止养护，导致表面失水过快，形成龟裂。正确做法是：拆模后继续覆盖湿麻袋养护至少7天，或涂刷养护剂，保持表面湿润。
