采购或技术人员搜索“c60灌浆料型号”，本质上不是要一份型号列表，而是想知道在具体施工场景下，哪个型号的C60灌浆料能保证28天强度达标且不出现开裂、离析。作为在工地摸爬滚打15年的材料工程师，我直接告诉你：市场上没有统一的“C60灌浆料型号”国家标准编号，所谓的型号其实是厂家根据灌浆料型号的流动度、膨胀率和骨料粒径定制的内部编码，选型的关键在于匹配你的施工工况。

选型号前先看懂C60灌浆料的“基因密码”

很多同行拿着图纸就问“有没有C60的料”，但C60只是强度等级，不是性能的全部。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，C60对应的其实是抗压强度≥60MPa，但它的流动度、竖向膨胀率和骨料最大粒径才是决定型号差异的核心。举个例子，同样是C60，有的型号叫“CGM-1”，有的叫“H-60”，前者可能针对设备基础二次灌浆，后者可能是为桥梁支座垫石设计的。

经验上来说，我见过太多项目因为只看强度编号，忽略了型号后缀代表的骨料粒径，结果在狭窄的螺栓孔里灌浆时堵死了。选型号前，先确认三个参数：流动度（初始值≥290mm）、24h竖向膨胀率（0.02%~0.5%）、骨料最大粒径（一般≤4.75mm）。这三个参数直接决定了这个型号能不能在你的工况里“跑得动、胀得开、填得满”。

不同施工场景下的型号选型逻辑

在某高铁桥梁支座灌浆项目中，我们遇到了一个典型问题：设计要求C60，但支座底板与垫石之间的间隙只有30mm。市面上很多C60灌浆料的骨料粒径是5mm，流动性再好也容易在窄缝里堆积。最后我们选了一个骨料粒径≤2.36mm的专用型号，虽然价格贵了15%，但流动度能维持在310mm以上，灌完后没有出现蜂窝麻面。

如果是设备基础的二次灌浆，重点要看的型号指标是24h竖向膨胀率。有一次在某钢厂轧机基础灌浆，现场温度只有5℃，常规型号的膨胀率在低温下衰减严重，导致二次灌浆层与设备底板之间出现0.3mm的缝隙。后来换了一个低温型C60灌浆料型号，它通过调整膨胀组分，在5℃环境下24h膨胀率依然能达到0.1%。选型号时，一定要把施工环境温度报给厂家，让他们提供对应温度下的膨胀率实测值。

实测数据告诉你：同一型号在不同养护条件下的强度差异

在某地下管廊加固工程中，我们对比了同一批C60灌浆料型号在标准养护（20℃、95%RH）和自然养护（平均15℃、70%RH）下的28天强度。标准养护试块抗压强度达到68.3MPa，而自然养护的只有54.7MPa，差了20%。这不是型号本身的问题，而是养护条件对水泥水化反应的影响。很多厂家提供的型号参数都是标准养护数据，但实际工地很难达到这个条件。

我的建议是：拿到一个C60灌浆料型号后，要求厂家提供“模拟工况养护”的强度曲线。比如，你要在冬季施工，就让厂家做一组5℃养护的7天和28天强度数据。在某桥梁加固项目中，我们甚至要求厂家现场取样，在工地同条件下养护，28天后实测强度62.1MPa，这才算真正放心。别迷信型号上的标称值，现场养护条件才是决定最终强度的关键。

现场施工中型号选错后的补救经验

在某石化装置基础灌浆中，工人误用了高流动度但低膨胀率的C60型号，结果灌浆层在3天后出现了0.5mm的收缩裂缝。当时设备已经安装到位，无法返工。我们采取的补救措施是：在裂缝处灌注环氧树脂，并在表面覆盖一层5mm厚的聚合物砂浆。但这不是长久之计，半年后复查，裂缝处依然有微渗水。

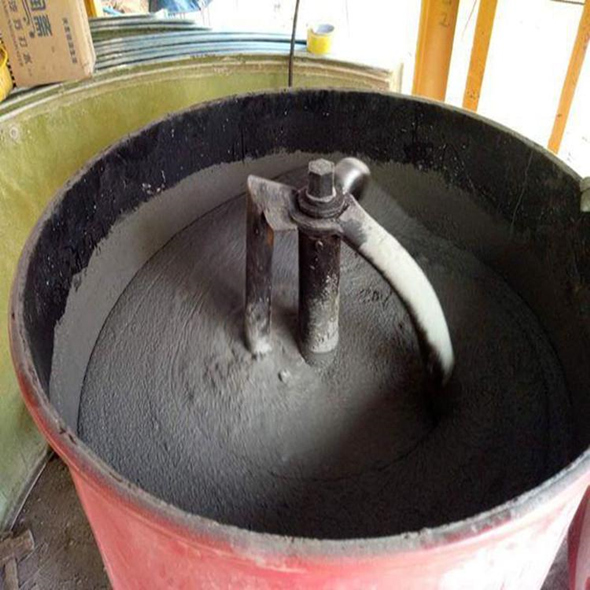

这个教训让我深刻认识到：型号选错，后期几乎无法完美补救。如果在灌浆后12小时内发现型号与工况不匹配（比如流动度损失太快、膨胀率不足），唯一的办法是立即凿除重灌。别想着用外加剂现场调整，C60灌浆料的配方是经过严格优化的，现场随意加缓凝剂或膨胀剂只会破坏整体性能。实际操作中，我要求每个项目在灌浆前必须做“现场小样板试验”，用实际要用的型号在模拟工况下灌一个200mm×200mm×200mm的试块，观察流动度和膨胀情况，合格了再大面积施工。

从规范角度看C60灌浆料型号的验收要点

按照GB/T 50448-2015，C60灌浆料的验收不仅要看28天抗压强度，还要检测流动度和竖向膨胀率。但很多项目只做强度试块，忽略了流动度的现场复验。在某电厂设备基础灌浆中，厂家提供的型号检测报告显示流动度300mm，但现场实测只有270mm，原因是运输时间超过2小时，流动度损失了10%。

验收时，我坚持三个“现场必检”：一是到场后的初始流动度（必须≥290mm），二是30分钟流动度保留值（≥260mm），三是24h竖向膨胀率（0.02%~0.5%）。这三个指标都合格，才能说这个型号在当天的施工条件下是适用的。另外，注意检查型号的出厂日期，超过3个月的C60灌浆料，其膨胀组分可能已经失效，强度也会下降5%~10%。在某个仓库改造项目中，我们用了库存4个月的同一型号，28天强度只有55.3MPa，差点没通过验收。
