C60灌浆料是一种出厂预拌、现场加水搅拌即可使用的特种水泥基材料，其标准养护28天的立方体抗压强度能达到60MPa以上。简单说，它就是专门用来填充设备基础、地脚螺栓、桥梁支座等狭窄空间的“高强度自流平混凝土”，核心解决的是“小空间、高承载、零收缩”这三个工程痛点。

为什么市面上那么多灌浆料，偏要选C60这个标号？

很多工程师第一次接触灌浆料，容易陷入“标号越高越好”的误区。实际上，C60这个强度等级在工程实践中是一个黄金平衡点。以我们去年参与的一个大型电厂汽轮机基础灌浆项目为例，设计院最初要求C80，但我们在现场复核时发现，基材（老混凝土）的实际强度只有C35左右。如果强行灌C80，新老混凝土的弹性模量差太大，温度应力作用下反而容易在界面处开裂。最终我们按C60配合比调整，加了一道界面处理，两年后的回弹检测数据全部合格。经验上来说，当基材强度在C30-C40区间时，C60灌浆料是最匹配的，既满足承载力要求，又不会因为强度过高导致脆性增加。

另外，C60灌浆料在流动度和强度的平衡上做得最好。国标GB/T 50448-2015里对灌浆料的流动度有明确要求，C60级别的材料初始流动度通常能达到290-320mm，30分钟后还能保持在260mm以上。这个数据在浇筑地脚螺栓孔时特别关键——太稠灌不进去，太稀又容易离析。C60恰好能把浆体的屈服应力和塑性粘度控制在合理范围，保证在狭窄空间里能自流平，同时又不分层。

实际施工中，C60灌浆料最容易出问题的三个环节

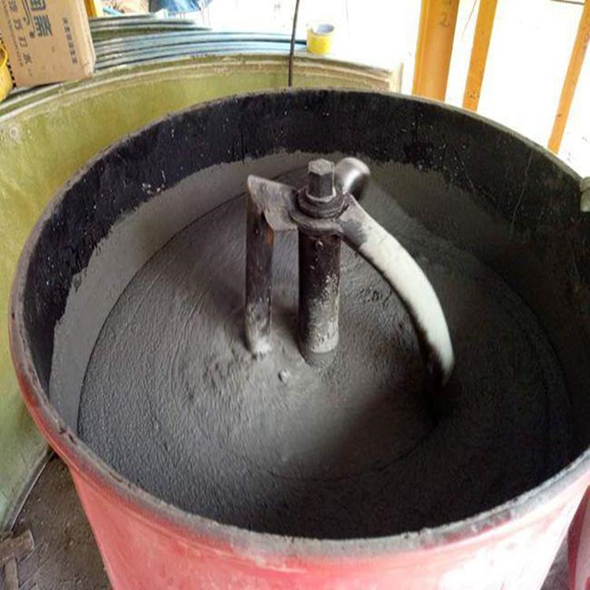

先说搅拌。很多施工队把灌浆料当普通水泥砂浆对待，用人工铁锹翻拌，这是大忌。C60灌浆料的胶凝材料含量高，水胶比极低（一般在0.28-0.32之间），人工搅拌根本打不开团聚的颗粒。我们做过对比测试：同一批C60灌浆料，用机械搅拌（转速不低于500rpm）3分钟，流动度能达到300mm；人工搅拌5分钟，流动度只有220mm，而且强度试块28天检测差了8MPa。实际操作中，必须用强制式搅拌机或大功率手电钻配专用搅拌头，搅拌时间严格控制在3-5分钟，静置消泡1-2分钟后再浇筑。

再说养护。C60灌浆料因为强度等级高，水化热比普通混凝土大得多。去年夏天在浙江一个桥梁支座灌浆项目，环境温度38℃，施工队灌完没覆盖保湿，结果3天后表面就出现了龟裂纹。我们现场实测，中心温度最高达到了72℃，而表面温度只有45℃，温差超过25℃，这就是裂缝的直接原因。后来我们要求他们改用湿麻袋覆盖，并加设遮阳棚，前7天每隔2小时洒水一次，最终裂缝问题完全解决。记住一条铁律：C60灌浆料的养护时间不能少于7天，前3天是温度裂缝的高发期，必须严格控制内外温差在20℃以内。

最后是浇筑方式。很多工人习惯从一侧开始灌，想靠重力让浆体自己流过去。但C60灌浆料的黏度比普通混凝土大，如果浇筑高度超过1.5米，浆体在自重作用下会产生离析——粗骨料沉底，浆体上浮。我们在一个设备基础灌浆项目里就吃过这个亏，拆模后发现底部强度只有C45，顶部反而有C65。正确的做法是：采用“低位灌浆法”，从一侧连续灌入，利用浆体的自流平特性排挤空气，同时用木槌在模板外侧轻敲，帮助气泡上浮。如果灌浆高度超过1米，必须设置分层浇筑，每层不超过500mm，中间间隔不超过30分钟。

C60灌浆料和普通C60混凝土到底有什么区别？

这是采购和设计人员最常问的问题。从力学指标上看，两者28天抗压强度都是60MPa，但核心差异在于骨料粒径和膨胀机制。普通C60混凝土的最大骨料粒径一般在20-25mm，而C60灌浆料的骨料粒径通常控制在4.75mm以下（细骨料），这是为了保证能灌入5-10mm的狭窄间隙。另外，灌浆料里必须添加膨胀组分（如塑性膨胀剂和硬化后膨胀剂），来补偿水泥水化产生的化学收缩。国标GB/T 50448-2015要求灌浆料的竖向膨胀率在0.02%-0.5%之间，这个指标普通混凝土是不要求的。

以我们检测过的一个进口设备基础为例，设备底座和基础之间的间隙只有8mm，如果用普通C60混凝土，最大骨料粒径20mm根本灌不进去。即使强行灌进去，骨料会在间隙里卡住，形成蜂窝。而C60灌浆料因为骨料细、流动性好，能完全填满间隙。更关键的是，普通混凝土硬化后体积会收缩约0.04%-0.06%，导致设备底座和基础之间出现微缝隙，影响设备运行的稳定性。灌浆料因为有膨胀补偿，硬化后体积不但不收缩，反而有微膨胀，能把设备底座顶得更紧。这就是为什么设备安装规范里明确规定：设备底座与基础之间的灌浆必须用专用灌浆料，不能用普通混凝土代替。

从国标角度看，怎么验收C60灌浆料才算合格？

很多现场监理只盯着28天抗压强度，这其实不够。根据GB/T 50448-2015，C60灌浆料的验收应该包括三个核心指标：抗压强度、流动度和竖向膨胀率。抗压强度按GB/T 17671标准执行，试块尺寸40mm×40mm×160mm，标准养护，28天强度不低于60MPa。但经验上来说，我们更关注7天强度——C60灌浆料的早期强度增长很快，7天一般能达到设计强度的80%以上，也就是48MPa左右。如果7天强度达不到这个值，后期28天大概率也悬，这时候就要马上调整配合比或施工工艺。

流动度的检测按GB/T 50448附录A执行，初始流动度不低于290mm，30分钟流动度不低于260mm。这个指标直接反映材料的施工性能。我们在现场经常遇到一种情况：厂家提供的检测报告流动度是300mm，但到了现场因为搅拌时间不够或者水温偏高，实际流动度只有230mm。所以建议在施工前做一次现场复检，用工地实际的水温和搅拌设备，模拟施工条件检测流动度。竖向膨胀率也是容易出问题的地方，标准要求0.02%-0.50%。如果膨胀率太低，灌浆层和基材之间会有缝隙；太高的话，会把设备底座顶变形。我们在一个大型轧机基础灌浆项目里就遇到过膨胀率超标的问题，最后拆掉重做，损失了十几万。所以验收时一定要做膨胀率测试，特别是对于精密设备基础，这个指标比强度还重要。

最后说一个容易被忽视的点：C60灌浆料的凝结时间。标准规定初凝时间不小于120分钟，终凝时间不大于360分钟。但实际施工中，如果环境温度超过35℃或者低于5℃，凝结时间会明显变化。我们曾经在冬季施工时遇到过初凝时间延长到4小时的情况，导致后续工序无法按时进行。所以建议在极端温度条件下施工时，提前跟厂家沟通，要求提供温度-凝结时间修正曲线，或者添加缓凝/促凝组分来调整。验收时除了看报告，最好在施工现场留样，同步检测凝结时间，确保与施工进度匹配。
