你搜“C80早强灌浆料”，大概率是在找一种能在24小时内达到80MPa抗压强度、用于设备基础或桥梁支座快速加固的特种材料。这种材料的核心价值不是“强度高”，而是“强度来得快”——让工程能抢在工期节点前完成。下面我从材料设计、施工控制到验收检测，把十五年现场经验里最关键的几个点讲透。

C80早强灌浆料的真实强度曲线：别被出厂报告骗了

很多采购只看28天强度报告，但C80早强灌浆料的核心指标是早期强度。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，标准养护条件下1天抗压强度应≥40MPa，3天≥60MPa，28天≥80MPa。但经验上来说，实际工程中养护温度对早期强度影响极大——在5℃环境下，1天强度可能只有20MPa，比标准条件低一半。

以去年某高铁桥梁支座灌浆项目为例，当时冬季施工环境温度3-5℃，我们实测C80早强灌浆料1天强度为32MPa，3天强度达到58MPa，28天强度82MPa。这说明低温环境下早期强度会延迟，但最终强度仍能达标。因此施工前必须根据环境温度调整养护方案，比如采用热水拌合或覆盖保温被。

实际操作中，我建议你要求供应商提供“不同温度下的强度发展曲线”，而不仅仅是一份标准养护报告。这样你才能准确判断材料是否适合你的现场条件。

流动度与可操作时间：现场最容易翻车的两个参数

C80早强灌浆料的初始流动度按标准应≥290mm，30分钟流动度保留值应≥260mm。但很多施工队只测初始流动度，忽略了30分钟后的值。在某化工厂压缩机基础灌浆中，我们遇到过材料到场后因搅拌时间过长，30分钟后流动度掉到220mm，导致无法完全填充螺栓孔，最后返工。

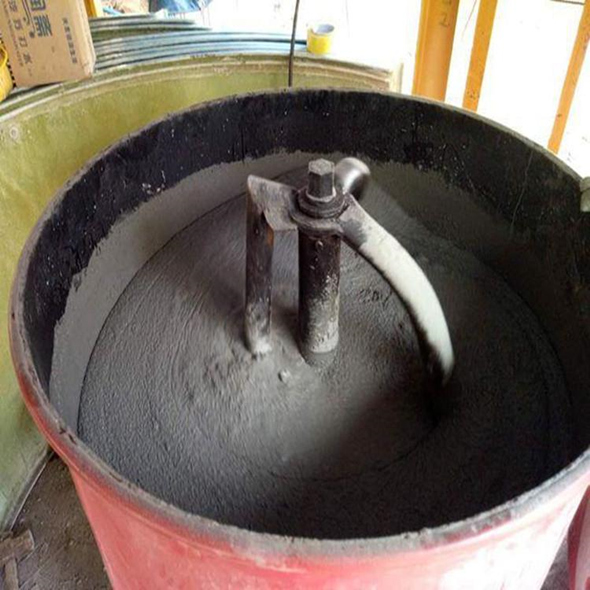

经验上来说，当环境温度超过30℃时，可操作时间会从标准的30分钟缩短到15-20分钟。这时候需要分批次搅拌，每次搅拌量控制在20分钟内用完。另外，用水量必须严格按厂家推荐值，多加水虽然流动度好，但会降低强度——每多加水1%，强度可能下降5-8MPa。

一个实用的现场判断方法：用截锥圆模测流动度时，如果浆体表面出现大量气泡或泌水，说明水灰比偏大，需要立即调整。这比等强度报告出来再发现问题要快得多。

施工缝与界面处理：80%的强度不足都出在这里

C80早强灌浆料对基层处理要求极高。旧混凝土界面必须凿毛至露出新鲜骨料，并用高压水枪冲洗干净，不能有浮灰和油污。在某桥梁支座更换项目中，我们检测发现支座下方局部强度只有65MPa，原因就是界面未充分湿润，导致灌浆料与基层粘结不良。

按GB/T 50448要求，灌浆前基层应提前24小时充分湿润，但表面不能有明水。实际操作中，我建议用湿布覆盖界面12小时以上，灌浆前再用压缩空气吹掉积水。对于垂直面或斜面灌浆，需要设置模板并加固牢固，防止跑浆。

另一个容易忽视的点：灌浆料必须从一侧连续注入，不能从两侧同时灌，否则中间会形成气泡夹层。以某大型设备基础为例，我们采用“单侧灌浆、排气孔观察”的方法，最终检测强度达到85MPa，无空鼓缺陷。

养护制度：早强材料的“命门”

C80早强灌浆料的水化反应速度比普通灌浆料快得多，因此养护要求更严格。标准养护条件是：灌浆后2小时内覆盖塑料薄膜保湿，24小时内保持表面湿润。但在实际工程中，很多项目只养护了12小时就拆模，导致表面出现干缩裂缝。

在某风电基础灌浆项目中，我们要求养护温度不低于10℃，湿度≥90%。具体做法是：灌浆后立即覆盖湿麻袋和塑料薄膜，每2小时洒水一次，持续48小时。最终28天强度达到86MPa，表面无裂缝。如果养护温度低于5℃，则需要采用电热毯或蒸汽养护，否则强度可能永久性损失。

经验上来说，C80早强灌浆料在拆模后仍需继续保湿养护至少7天，因为后期强度增长主要靠持续水化。如果养护中断，后期强度可能比标准养护低10-15MPa。

验收检测：别只做一组试块

按GB/T 50448-2015，每50立方米灌浆料应至少做一组（3块）抗压试块。但经验上来说，我建议每批次至少做两组：一组标准养护用于评定等级，另一组同条件养护用于反映实体强度。在某高层建筑柱基加固中，标准养护试块强度82MPa，但同条件养护试块只有72MPa，原因是现场养护温度比标准低。最终设计单位按同条件试块强度进行了复核，避免了安全隐患。

另一个关键点：试块成型时，灌浆料应分两层装入试模，每层插捣15次，不能振动过度导致分层。实测数据表明，过度振捣的试块强度可能降低5-10MPa。此外，试块拆模时间应在24小时后，过早拆模容易损坏试块边缘，影响强度值。

对于重要结构，建议增加回弹法或钻芯法检测实体强度。以某桥梁支座为例，我们采用钻芯法检测，芯样强度为84MPa，与同条件试块吻合良好，证明施工质量合格。
