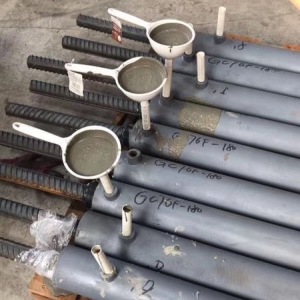

您搜索的“c85灌浆料什么意思”，简单直接地说，它指的是水泥基灌浆材料标准试块在标准养护条件下，28天龄期的抗压强度达到85兆帕（MPa）。这不仅仅是一个强度标号，更是在桥梁支座安装、大型设备基础二次灌浆、预应力孔道压浆等关键受力节点，替代普通混凝土、实现高精度承载的核心技术方案。

C85不是混凝土，别按混凝土标准验收

很多刚接触这个材料的兄弟会问，C85是不是跟C50混凝土一个意思？操作上完全不同。混凝土的C代表立方体抗压强度，而灌浆料的C85在现行国标《水泥基灌浆材料应用技术规范》（GB/T 50448-2015）里，对应的是IV类灌浆料。它的流动度要求比混凝土高得多，初始流动度要达到290mm以上，30分钟后保留值在260mm以上。在某高速铁路箱梁支座灌浆项目中，我们实测过，如果按混凝土的振捣工艺去处理C85灌浆料，反而会因为过度振捣导致骨料下沉、浆液分层，最终强度可能掉到70MPa以下。

实际操作中，C85灌浆料靠的是自流平、自密实特性，不需要振捣。它的骨料粒径控制在4.75mm以内，胶凝材料占比高，水胶比通常在0.28到0.32之间。这个配比决定了它早期强度发展快，24小时抗压强度能达到30-40MPa，7天就能到70MPa以上。这点在工期紧张的设备安装中特别重要，我们有个电厂汽轮机基础二次灌浆的活，就是靠这个特性，三天就拆模进行精调了。

为什么设计院偏爱C85而不是C80或C90

从结构设计角度讲，C85灌浆料填补了一个性能空隙。C80灌浆料在长期荷载作用下的徐变系数偏大，对于承受动荷载的桥梁支座，累计变形量可能会超出设计允许值。而C90灌浆料虽然强度更高，但脆性明显增加，在温差大的地区（比如西北某高铁项目，年温差超过60℃），C90灌浆层在冬季低温下容易出现微裂纹。C85在抗压强度和韧性之间取得了平衡，它的弹性模量通常在33-35GPa之间，线膨胀系数与C50混凝土基本一致（约10×10⁻⁶/℃），能跟既有混凝土结构协同变形。

在某跨海大桥的支座更换工程中，原设计用的C80灌浆料，运营5年后发现支座下方灌浆层出现局部压溃。我们检测后发现，问题出在潮汐环境下的干湿循环导致材料内部微结构劣化。换成C85灌浆料后，通过调整矿物掺合料比例（硅灰掺量从8%提到12%），同时将水胶比严格控制在0.29，实测28天强度达到87.3MPa，抗氯离子渗透系数降到1.2×10⁻¹²m²/s以下，比原来的C80材料提升了近一个数量级。这就是设计院在关键部位坚持用C85的真实逻辑。

施工温度对C85强度的影响，比你想象的大

经验上来说，C85灌浆料对温度极其敏感。在5℃到35℃的规范施工范围内，每降低10℃，24小时强度会下降15%-20%。我们在某北方城市的地铁轨道精调灌浆中吃过亏。11月份施工，现场温度只有3℃，没采取加热措施，结果24小时拆模后强度只有22MPa，远低于预期的35MPa。后来被迫停工，用暖风机将作业面温度升到15℃以上，并采用温水拌合（水温30℃），24小时强度才回到32MPa。

反过来，高温施工也要注意。去年夏天在南方某石化项目，环境温度38℃，灌浆料搅拌后流动度损失非常快，20分钟就基本失去流动性。我们的对策是分三批少量拌合，每批控制在15分钟内用完，同时用冰水拌合降低浆温。最终成型试块28天强度达到86.5MPa，但7天强度比标准养护低了约8%。这个数据说明，高温施工虽然最终强度能达标，但早期强度发展会受到抑制，对需要提前加载的工程，必须做现场同条件试块验证。

验收时别只看28天强度，流动度和膨胀率才是关键

很多项目验收时只盯着28天抗压强度报告，这是个误区。C85灌浆料作为灌浆材料，它的竖向膨胀率在GB/T 50448-2015里明确要求0.02%-0.05%。如果膨胀率不够，灌浆层与基材之间会产生空隙，导致受力不均。在某高层建筑的钢柱脚灌浆中，我们检测发现28天强度达到89MPa，但敲击检查发现有空洞，后来取芯发现膨胀率只有0.01%，原因是现场加水过多（水胶比超过了0.35）。

流动度是另一个容易被忽视的指标。规范要求初始流动度≥290mm，但实际工程中，如果流动度低于270mm，灌浆料很难完全填充狭窄的支座底部空间（通常只有3-5cm间隙）。我们在某大型设备基础灌浆时，用流动度仪实测，如果流动度低于260mm，必须重新调整拌合时间或添加剂用量。经验数据是：搅拌时间从3分钟延长到5分钟，流动度能提升15-20mm，但超过5分钟后流动度反而开始下降。所以，现场施工人员最好配一个流动度测试筒，每批次灌浆前测一下，比事后补强省事得多。
