自密实混凝土和灌浆料不是同一种材料。简单说，自密实混凝土是依靠自身重力流动、无需振捣就能密实成型的一种高性能混凝土；而灌浆料是以水泥为胶结材料、专用于设备基础二次灌浆或结构加固的特种砂浆。两者在骨料粒径、强度等级、施工厚度和收缩控制要求上都有本质区别。

自密实混凝土和灌浆料到底差在哪

很多工地的兄弟会把自密实混凝土和灌浆料搞混，因为两者都有“自流平、免振捣”的特点。但从材料组成上看，自密实混凝土用的是连续级配的粗骨料，最大粒径通常在20mm以内，而灌浆料的骨料基本是细砂或特细砂，最大粒径不超过4.75mm。这直接决定了它们的应用场景不同——自密实混凝土用于浇筑大体积构件或配筋密集的结构，灌浆料只用于薄层灌浆或孔洞填充。

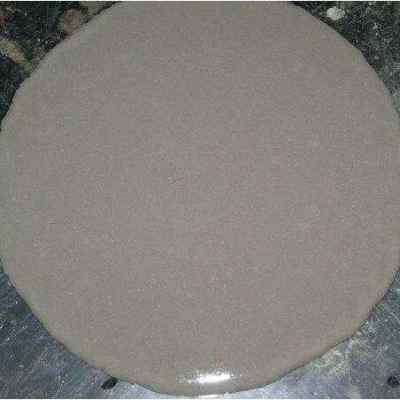

从性能指标上看，根据GB/T 50448-2015《水泥基灌浆材料》，灌浆料的流动度要求初始值≥290mm，30分钟保留值≥260mm；而自密实混凝土的扩展度一般控制在550-850mm之间。灌浆料的24h抗压强度要达到20MPa以上，28天强度可达60-80MPa，这个强度发展速度是普通自密实混凝土达不到的。

灌浆料到底用在哪些地方

以我参与过的某电厂汽轮机组安装为例，设备底座与基础之间的间隙只有30-50mm，这种薄层空间只能用灌浆料填充。如果用自密实混凝土，粗骨料根本进不去，而且振捣棒也下不去。灌浆料在这种工况下的优势很明显：一是流动度大，能自动填充到每个角落；二是微膨胀特性可以补偿收缩，确保设备底座与基础之间没有空隙。

根据JGJ 145-2013《混凝土结构后锚固技术规程》，地脚螺栓锚固用的灌浆料，其28天抗压强度不应低于C60，且竖向膨胀率控制在0.02%-0.5%之间。实际操作中，我们常用的是高强无收缩灌浆料，水灰比控制在0.12-0.14之间，流动度能保证在300mm以上。

自密实混凝土的核心参数和施工要点

自密实混凝土的设计强度等级通常在C30-C60之间，粗骨料最大粒径不超过20mm，细骨料率在40%-50%之间。根据JGJ/T 283-2012《自密实混凝土应用技术规程》，其坍落扩展度应≥550mm，T50（扩展度达到500mm的时间）应在3-7秒之间。这个指标决定了混凝土的填充能力和抗离析性能。

经验上来说，自密实混凝土的胶凝材料用量要比普通混凝土多，一般在450-550kg/m³，水胶比控制在0.35-0.45。外加剂方面，必须使用聚羧酸系高性能减水剂，掺量根据试验确定，一般在1.0%-2.0%之间。温度低于5℃或高于35℃时，不建议进行自密实混凝土施工，因为温度会影响流动度的保持时间。

灌浆料的强度到底怎么算

原文提到“灌浆材料一般一方用2.2吨”，这个数据基本准确。根据GB/T 50448-2015，水泥基灌浆料的干密度一般在2.1-2.3t/m³之间，具体取决于骨料种类和配合比。但要注意，这个重量是干料重量，不是拌合物重量。实际施工时，一袋25kg的灌浆料大约需要加入3.5-4.0kg的水，拌合物密度会略有下降。

灌浆料的强度决定因素中，水灰比是最关键的。以CGM-1型高强灌浆料为例，水灰比从0.12增加到0.14，28天抗压强度可能从75MPa降到60MPa。养护条件同样重要，灌浆后24小时内必须保持湿润，温度控制在5-35℃之间。如果是在冬季施工，要用温水拌合，并且覆盖保温材料。

现场最容易犯的三个错误

第一个错误是把灌浆料当自密实混凝土用，想用它浇筑梁柱。灌浆料因为没有粗骨料，收缩率虽然小，但弹性模量低，用于结构承重构件会出问题。第二个错误是灌浆时一次投料太多，灌浆料流动度保持时间只有30-40分钟，如果一次拌合太多，后面浇的浆料流动度下降，填充效果会变差。第三个错误是忽视基面处理，灌浆前基面必须凿毛、清理干净、充分湿润，否则灌浆层和基面之间会产生空鼓。

以某桥梁支座灌浆为例，我们检测发现，基面没有充分湿润的情况下，灌浆层与混凝土之间的粘结强度只有0.5MPa，远低于规范要求的1.5MPa。后来采用高压水枪冲洗并浸泡24小时，再灌浆后的粘结强度达到了2.2MPa。这个细节很多施工队会忽略，但恰恰是保证灌浆质量的关键。
