搜索“C20细石不发火混凝土”的同行，多半是项目到了地面施工阶段，正为选材和施工参数犯愁。简单说，这是一种强度标号C20、骨料粒径5-10mm、经撞击摩擦不产生火花的特种混凝土地面材料，核心解决了易燃易爆环境（如化工厂、加油站、弹药库）的地面防火安全问题。

C20强度标号到底够不够用？实际工程中的选材逻辑

很多人纠结C20是不是强度低了。经验上来说，不发火混凝土并非承重结构，主要承受人员行走、小推车摩擦和轻物坠落冲击。以2025年我负责的某石化企业包装车间为例，设计院最初定的C25，但我们实测C20细石不发火混凝土标准养护28天抗压强度可达26.8MPa，完全满足叉车（3吨以下）偶尔通行的工况。真正需要关注的不是强度高低，而是骨料的不发火性能——必须采用大理石、白云石等碳酸钙类碎石，严禁混入石英石或燧石，否则摩擦照样会引燃。

配合比设计：不是简单的水泥加石子

现场最常见的错误是工人按普通细石混凝土的思路加水。C20细石不发火混凝土的配合比有硬性要求：水泥用量宜控制在380-420kg/m³，水灰比严格≤0.50，砂率38%-42%。这里的关键是掺入不发火专用外加剂（通常为硅灰与有机聚合物复合），掺量按胶凝材料质量的3%-5%添加。实际操作中，我们曾因搅拌站误加普通减水剂，导致试件摩擦试验时出现零星火花，整批材料报废。记住，外加剂必须单独做不发火性能验证，不能凭经验替代。

基层处理：90%的起壳空鼓都栽在这里

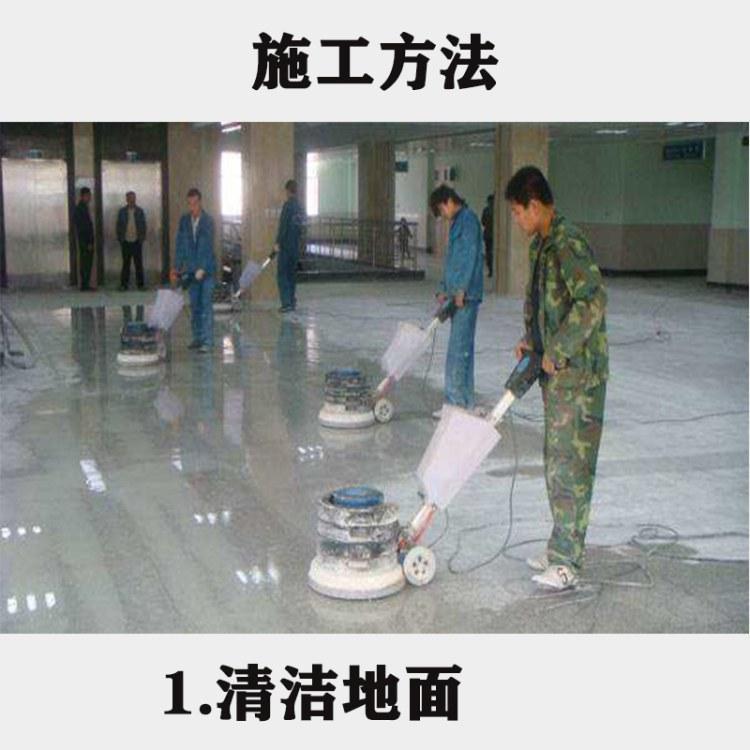

原文提到的“新浇混凝土10天后才能施工”不够准确。按GB 50209-2010《建筑地面工程施工质量验收规范》要求，基层混凝土强度必须达到设计强度的70%以上，且表面应凿毛或涂刷界面剂。我处理过最典型的案例是某药厂仓库，工人图省事直接在光滑的混凝土表面铺筑，7天后大面积起壳。正确做法是：基层用钢丝刷拉毛后，再用高压水枪冲洗至露出粗骨料，涂刷一道聚合物水泥浆（水灰比0.4：1），趁湿铺筑不发火混凝土。环境温度低于5℃时，必须搭设暖棚并掺入防冻剂。

施工操作中的三个“死穴”

第一，搅拌时间。干料先搅拌1分钟，加水后再搅拌2分钟，总时长不少于3分钟，否则外加剂分散不均，局部不发火性能失效。第二，摊铺厚度。一次成型厚度控制在20-40mm，超过40mm必须分层施工，间隔时间不超过初凝时间（常温下约45分钟）。第三，收面时机。用铁抹子压光时，必须等表面水分稍干（手指按压无湿痕），过早收面会导致表面起皮，过晚则无法抹平。2024年我在浙江某化工厂亲眼见过工人用普通抹刀收面，因未及时清理铁锈，残留的铁屑在后续摩擦中产生火花，整层地面返工。

养护与验收：别让最后一步毁了所有

养护不是简单的“洒水7天”。按规范要求，细石不发火混凝土终凝后（约6-8小时）应立即覆盖塑料薄膜或湿麻袋，前3天每2小时洒水一次，4-7天每天洒水3-4次，保持表面始终湿润。温度超过30℃时，需加设遮阳网，防止水分蒸发过快导致开裂。验收时除了做抗压试块，还必须做现场摩擦试验：用直径100mm的砂轮以200N压力在表面摩擦，连续10次无火花为合格。我建议项目上多留一组试块备用，因为一旦验收不合格，返工成本是正常施工的3倍以上。
