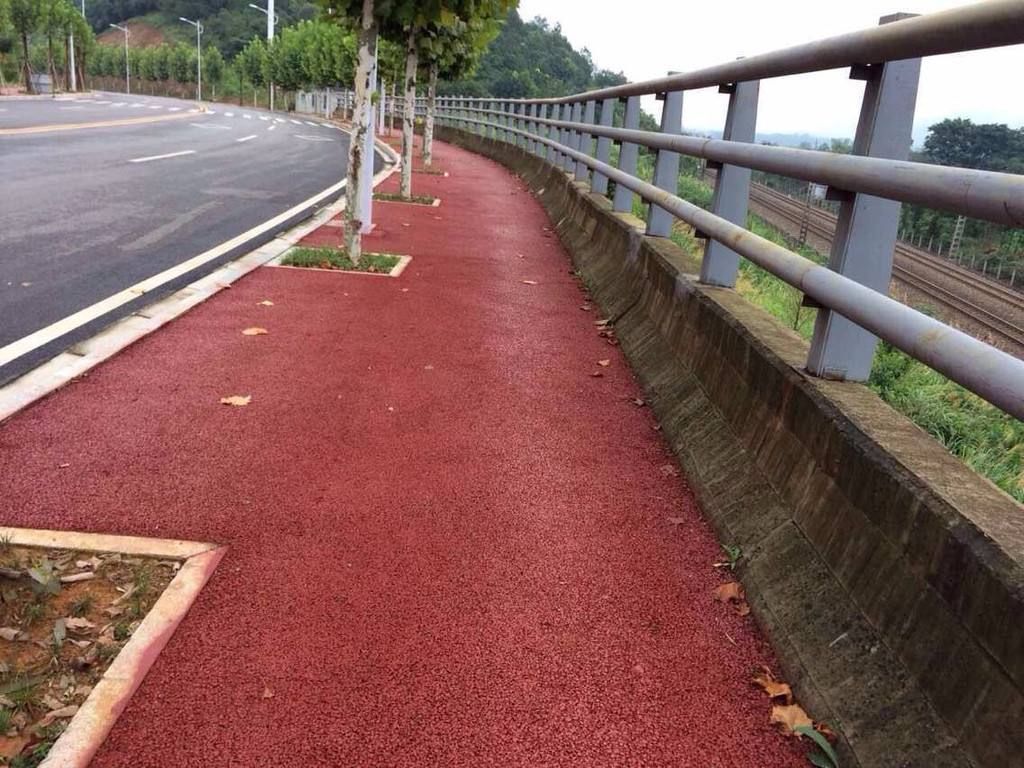

搜索“c20无砂大孔透水混凝土”的，十有八九是正在做海绵城市项目选型的施工队长或技术员。你最关心的不是概念，而是这玩意儿到底能不能达到C20强度，施工时会不会塌孔，以及养护几天才能走人。下面我直接按现场经验来说，不扯虚的。

无砂大孔混凝土为什么叫“C20”

C20是强度等级，不是随便标的。按无砂大孔透水混凝土的配合比，水灰比控制在0.28-0.35之间，水泥用量在320-380kg/m³，用42.5级普通硅酸盐水泥，28天标准养护后的立方体抗压强度确实能到20MPa以上。但要注意，这个强度是“无侧限抗压”，不是普通混凝土的轴心抗压。实际工程中，我见过不少工地为了透水系数盲目加大孔隙率，结果强度掉到15MPa以下，压碎值不合格。经验上来说，孔隙率控制在15%-20%之间，既能保证透水系数≥2.0mm/s，又能守住C20底线。具体配合比要按JGJ 55-2011《普通混凝土配合比设计规程》调整，不能照搬网上配方。

施工时最容易翻车的三个细节

第一是搅拌顺序。无砂混凝土因为没有细骨料，骨料间的粘结全靠水泥浆裹覆。正确做法是先加80%的水和骨料搅拌30秒，再加水泥和剩余水搅拌60秒。直接倒水泥和水容易结团，造成局部强度不均。第二是摊铺后必须用平板振动器振实，但振捣时间不能超过10秒/点，否则水泥浆下沉堵孔。以杭州某生态停车场项目为例，工人振捣超时导致透水系数从2.5mm/s降到0.8mm/s，最后返工。第三是养护。浇筑后必须覆盖塑料薄膜保湿，24小时内禁止行人，7天内禁止车辆通行。温度低于5℃或高于35℃时，要调整养护方案，否则表面起皮、内部开裂。这些细节在GB 50204-2015《混凝土结构工程施工质量验收规范》里没有细说，但现场做不好，强度验收就过不了。

材料选型别只看价格

骨料粒径是关键。C20无砂大孔混凝土的骨料一般用5-10mm的单粒级碎石，不能用连续级配，否则孔隙率不够。针片状颗粒含量要控制在10%以内，含泥量低于1%。水泥必须用42.5级及以上，不能掺粉煤灰替代，因为无砂混凝土的早期强度靠纯水泥提供。增强剂方面，市面上很多标榜“高韧性”的胶结料其实是聚羧酸减水剂加纤维素醚，掺量0.8%-1.2%就能改善施工和易性，没必要花高价买所谓“专用材料”。以某市政人行道工程为例，用普通减水剂代替高价胶结料，强度反而稳定在22MPa以上。记住，国标GB/T 14685-2011《建设用卵石、碎石》和GB 175-2007《通用硅酸盐水泥》是底线，别被厂家话术带偏。

验收时监理会查什么

现场验收主要看三点。第一是强度：按GB 50204要求，每100m³做一组试块，C20的合格标准是平均值≥20MPa，最小值≥17MPa。试块成型时不能用振动台，要用人工插捣，否则试块密实度跟现场不一致。第二是透水系数：用常水头法测，现场取芯试件直径100mm、高50mm，透水系数低于1.5mm/s就算不合格。第三是厚度和坡度：设计厚度一般150-200mm，实测偏差不超过±5mm；排水坡度不小于0.5%，否则积水。以某小区消防通道项目为例，施工时坡度只做了0.3%，雨后积水深度达3cm，最后返工重做。这些验收标准在CJJ/T 135-2009《透水水泥混凝土路面技术规程》里都有，建议提前打印给工人看。

后期维护比浇筑更考验技术

很多人以为无砂大孔混凝土不用管，其实两年后孔隙堵塞是常态。堵塞原因主要是尘土和落叶分解物，不是砂子。清洗方法是用高压水枪（压力8-12MPa）配合真空吸尘车，每年春夏各一次。堵死严重的，可以用0.5%草酸溶液浸泡24小时再冲洗，但注意草酸会腐蚀水泥石，不能频繁用。以某公园步道为例，三年没维护，透水系数从2.0mm/s降到0.3mm/s，最后只能翻铺。另外，冬季除冰严禁用氯盐融雪剂，氯离子会破坏水泥石结构，改用砂子或尿素。这些经验在厂家说明书里找不到，但直接决定路面寿命。
