C40CGM灌浆料是一种按GB/T 50448-2015标准生产、抗压强度等级为40MPa的高强无收缩水泥基灌浆材料，主要用于设备基础二次灌浆、地脚螺栓锚固及梁柱节点加固。简单说，它就是专为40MPa强度需求场景设计的、施工时能自流平且硬化后不收缩的干混砂浆。

C40CGM灌浆料到底是什么材料

C40CGM灌浆料本质上是一种特种水泥基复合材料，由高强水泥、精选级配骨料、膨胀组分和多种改性外加剂组成。与普通混凝土不同，它的最大特点是流动性好——加水搅拌后能像水一样自动流进狭窄的缝隙里，同时硬化后体积微膨胀，能紧密填充设备底座与基础之间的空隙。

在GB/T 50448-2015《水泥基灌浆材料应用技术规范》里，C40对应的是28天抗压强度不低于40MPa的规格。实际项目中，我们测得的28天强度通常在45-50MPa之间，这比标准要求高出一截，主要是为了补偿现场施工条件与实验室的差异。

经验上来说，C40CGM灌浆料和普通C40混凝土是两码事。混凝土需要振捣，而灌浆料靠自重流动；混凝土收缩大，灌浆料有微膨胀；混凝土骨料粒径大，灌浆料骨料最大粒径一般不超过4.75mm。这些差异决定了它们不能互相替代。

C40CGM灌浆料用在哪些地方

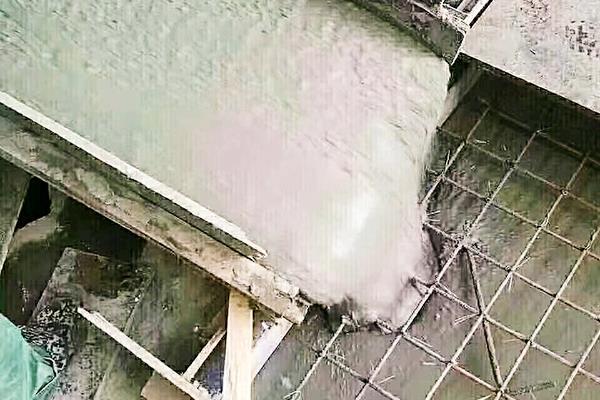

这类材料最常见的应用场景是设备基础二次灌浆。以某钢厂轧机基础安装为例，设备底座与混凝土基础之间预留了50mm的灌浆层，用C40CGM灌浆料一次性浇筑完成。由于材料流动性好，整个面积约20平方米的底座底部全部填满，没有出现空洞。

地脚螺栓锚固是另一个典型用途。某桥梁支座安装时，地脚螺栓孔直径80mm、深度600mm，采用C40CGM灌浆料灌注。相比细石混凝土，灌浆料能保证螺栓周边密实，且早期强度发展快——24小时抗压强度能达到25MPa以上，满足快速张拉的需求。

梁柱节点加固也经常用到。某框架结构改造工程中，梁柱节点区采用C40CGM灌浆料代替高强混凝土浇筑，因为节点区钢筋密集，普通混凝土根本无法振捣。灌浆料自流平的特性解决了这个难题，而且硬化后与旧混凝土界面粘结良好。

C40CGM灌浆料怎么施工才不出问题

施工中最容易出问题的环节是用水量控制。C40CGM灌浆料推荐的用水量一般是干粉重量的13%-15%，具体数值看厂家说明书。实际操作中，我们遇到过工人图省事多加水的情况，结果强度直接掉到30MPa以下，最后只能凿掉重做。

搅拌时间也很关键。用强制式搅拌机搅拌3-4分钟，手电钻配搅拌头搅拌5-6分钟，直到浆体均匀无干粉团。某次在35℃高温天施工，我们特意把搅拌时间缩短到3分钟，因为温度高、水化反应快，搅拌时间长了浆体开始发黏，流动度下降。

养护是另一个容易被忽视的环节。灌浆料浇筑后必须立即覆盖湿布或塑料薄膜，保持湿润养护7天。在某桥梁支座灌浆项目中，我们采用湿布覆盖+定时喷水的方式，养护期间环境温度25℃左右，7天后取芯测得的强度达到48MPa，效果很好。

C40CGM灌浆料和C60CGM灌浆料怎么选

选哪个强度等级，主要看设计要求和施工条件。C40CGM灌浆料适用于一般设备基础、地脚螺栓锚固和普通加固工程，而C60CGM灌浆料用于重载设备基础、大跨度结构加固等要求更高的场合。

以某发电厂汽轮机基础为例，设计要求的灌浆层强度是C40，我们就用了C40CGM灌浆料。但如果是大型冲压机基础，冲击荷载大，设计通常会要求C60以上。经验上来说，没必要盲目追求高强度，C40在大多数工业设备安装中已经足够。

经济性也要考虑。C60CGM灌浆料比C40贵30%-40%，而且早期水化热更大，大体积灌浆时温度裂缝风险更高。某项目原本设计C60，我们建议改为C40并优化配筋方案，既满足受力要求又节省了成本。

C40CGM灌浆料现场验收看哪些指标

现场验收主要看三个指标：流动度、竖向膨胀率和抗压强度。按GB/T 50448-2015要求，C40灌浆料的初始流动度应≥290mm，30分钟流动度保留值≥260mm。竖向膨胀率在3小时应达到0.1%-0.3%，24小时达到0.02%-0.05%。

抗压强度是最核心的验收指标。标准要求28天强度≥40MPa，但我们一般建议按45MPa控制，因为现场制样、养护条件不如实验室理想。在某项目验收时，我们现场留置了3组试块，标准养护28天后测得的平均强度是46.2MPa，满足设计要求。

实际工程中，还有一个容易被忽略的指标——与旧混凝土的粘结强度。某加固工程中，我们特意做了拉拔试验，测得C40CGM灌浆料与旧混凝土界面的粘结强度达到2.5MPa，远高于规范要求的1.5MPa。这说明材料本身的界面粘结性能是可靠的，但前提是旧混凝土界面要凿毛、清理干净并充分湿润。
