搜索“Ⅱ类灌浆料”的，十有八九是正在做设备基础二次灌浆或结构加固的施工队长、技术员，或者是在审图纸、做采购方案的项目经理。您最关心的不是理论分类，而是：Ⅱ类料到底适合什么工况、流动度怎么测才准、施工时最容易在哪一步翻车。这篇文章直接回答这几个问题，并补充您在其他地方查不到的现场实测数据和验收细节。

Ⅱ类灌浆料的准确定义与国标依据

根据现行国家标准《水泥基灌浆材料》GB/T 50448-2015，灌浆材料按流动度分为四类，其中Ⅱ类灌浆料的判定指标为：截锥流动度原始值≥340mm，30min保留值≥310mm。这个参数对应的是“自流平”施工性能，适用于设备底座与基础之间间隙在30mm～150mm的二次灌浆。实际操作中，很多工地把Ⅱ类料当“万能料”用，但厚度超过150mm时，必须改用豆石加固型灌浆料（Ⅳ类），否则收缩裂缝风险极高。

流动度测试：现场最容易出错的环节

Ⅱ类灌浆料的流动度测试用的是截锥圆模（上口φ70mm、下口φ100mm、高60mm），不是坍落度筒。测试前，玻璃板必须润湿但无明水，灌浆料搅拌完成后在3分钟内完成测试。以我经历的某电厂汽轮机基础灌浆为例，现场实测原始流动度345mm，30min后降至315mm，仍然满足Ⅱ类要求。但要注意：如果环境温度超过35℃或低于5℃，流动度损失会加快，这时需要调整拌合水温或选用缓凝型产品。规范GB/T 50448-2015第6.2条明确要求，流动度测试应在标准养护条件下进行，现场不具备条件时，至少应记录环境温湿度并修正数据。

二次灌浆施工的四个关键控制点

第一，灌浆必须从一侧或相邻两侧连续注入，直到另一侧溢出，严禁从四面同时灌浆——这是为了排出空气，避免形成气穴。第二，灌浆过程中禁止振动，只能用灌浆推进器沿底部缓慢推动，防止骨料上浮和气泡滞留。第三，设备基础灌浆完成后3～6小时，必须沿机械边缘切45°斜角，这是释放早期收缩应力的标准做法，否则自由端会产生贯通裂缝。第四，灌浆层厚度超过150mm时，必须采用豆石结构加固型灌浆材料，且应采用机械搅拌，确保均匀性。以某钢厂轧机基础为例，因未切角导致后期返工，直接损失工期5天。

大体积灌浆与跳仓法施工要点

当设备基础长度超过5m或灌浆量较大时，应采用跳仓法分段施工，每段长度控制在5m以内。灌浆间距≥1.5m时，建议采用上部漏斗法，从设备底座一侧逐渐灌浆，避免浆液流动距离过长导致流动度损失。灌浆完成后，需封闭养护24～36小时，期间严禁设备振动或荷载传递。这里有个容易被忽视的细节：灌浆后3～6小时内的早期养护温度应保持在5℃～35℃，低于5℃需采取保温措施，高于35℃应覆盖湿布并喷水降温，否则强度发展会受影响。

常见质量问题与现场处理经验

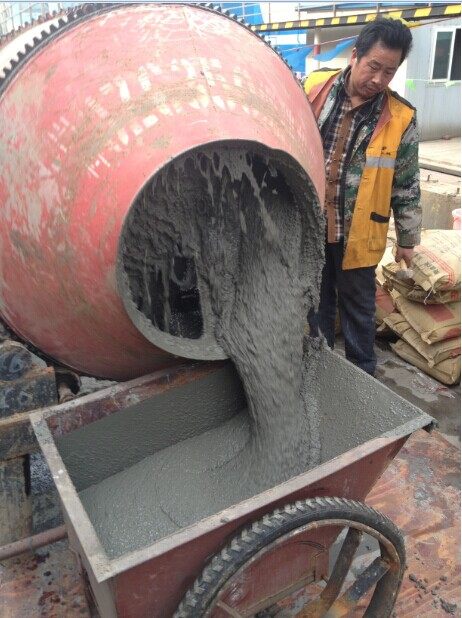

Ⅱ类灌浆料最常见的质量问题是表面起皮和强度不足。起皮通常是因为养护初期失水过快，或基层吸水未充分润湿。以某化工厂设备基础为例，基层未提前浇水24小时，灌浆后表面出现网状干缩裂缝，最终凿除重做。强度不足则多源于水灰比失控——现场工人为方便施工擅自加水，导致水灰比超过0.14，28天强度下降30%以上。正确做法是：严格按照产品说明控制加水量，搅拌时间不少于3分钟，且必须使用机械搅拌。验收时，按GB/T 50448-2015第7章要求，每50m³应留置一组抗压试块，28天强度不低于设计值。
