您搜索“Ⅱ类水泥浆灌浆材料”，大概率是在为结构补强或裂缝处理做材料选型。Ⅱ类水泥基灌浆材料按GB/T 50448-2015标准，是指流动度要求更高、适用于精密设备或大缝隙灌浆的类别，其核心指标是初始流动度≥290mm、30min流动度≥260mm，与普通灌浆料相比，更侧重高流动性下的抗离析性能和最终强度。

Ⅱ类水泥浆灌浆材料与普通水泥浆的根本区别

很多同行把Ⅱ类水泥浆和普通水泥浆混用，这是施工中常见的误区。按GB/T 50448-2015《水泥基灌浆材料》分类，Ⅱ类材料专门用于流动性要求高的工况，比如设备基础二次灌浆、地脚螺栓锚固、以及宽度在0.5mm以上的结构裂缝补强。它的水灰比通常控制在0.28-0.32之间，比普通水泥浆的0.40-0.45低得多，所以早期强度上来得快——24小时抗压强度能达到20MPa以上，28天强度不低于60MPa。

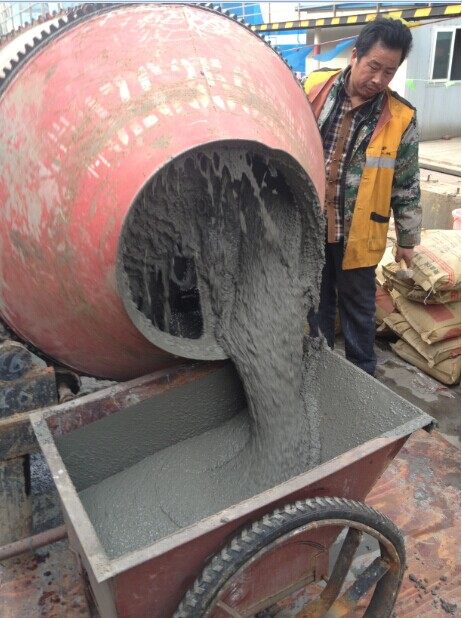

实际操作中，我遇到过不少现场工人为了好施工私自加水，把水灰比提到0.4以上。结果流动度是上去了，但28天强度直接掉到40MPa以下，还出现泌水、分层。记住一条底线：Ⅱ类材料的用水量必须按厂家出厂检验报告来，现场加水必须用称量桶，不能凭感觉。

灌浆前的裂缝处理与界面准备

Ⅱ类水泥浆灌浆能不能粘牢，关键在于基面处理。以我参与过的某地铁站结构缝补强项目为例，裂缝宽度在0.8-1.2mm之间，我们先用高压水射流冲洗缝隙内的浮灰和油污，再用压缩空气吹干。注意：基面不能有明水，但必须保持湿润状态——干了的话，灌浆料会快速失水，导致收缩开裂。

对于宽度小于0.3mm的细微裂缝，Ⅱ类水泥浆灌不进去，必须换成丙烯酸盐或环氧树脂类材料。国标GB 50367-2013《混凝土结构加固设计规范》第7.2.3条明确要求：裂缝宽度大于0.5mm时，才可采用水泥基灌浆材料进行补强。这是硬性规定，别图省事。

Ⅱ类水泥浆的灌浆工艺与压力控制

灌浆压力是很多人忽略的细节。按JGJ 145-2013《混凝土结构后锚固技术规程》的要求，Ⅱ类水泥浆灌浆压力一般控制在0.2-0.5MPa，具体要看裂缝宽度和结构厚度。裂缝越宽，压力越低，防止把裂缝撑大。以我们处理过的一个大跨度梁裂缝为例，裂缝宽度1.0mm，灌浆压力设定为0.3MPa，从低处往高处灌注，直到排气孔出浆为止。

温度也直接影响凝结时间。夏天30℃以上时，Ⅱ类水泥浆的初凝时间会缩短到30-40分钟，必须随拌随用，一次拌合量控制在15分钟内用完。冬天5℃以下时，要用温水拌合（水温不超过40℃），并且灌浆后覆盖保温材料养护至少3天。我见过冬天没保温的工地，灌浆料表面冻裂，整个返工。

质量验收与常见缺陷处理

验收按GB 50204-2015《混凝土结构工程施工质量验收规范》执行。灌浆后3天，用小锤敲击检查有没有空鼓声——空鼓面积超过200cm²必须返工。强度检验要留试块，同条件养护，28天抗压强度不低于设计值。流动度检测按GB/T 50448附录A做，用截锥圆模测试，初始流动度不低于290mm。

常见问题有两个：一是灌浆后表面起砂，通常是养护不到位或水灰比过大，解决办法是灌浆后12小时内覆盖湿麻袋养护；二是灌浆料与旧混凝土界面脱开，这是界面没做凿毛处理，必须用高压水枪或钢钎把旧混凝土表面打毛，露出新鲜骨料再灌。

Ⅱ类水泥浆的适用场景与材料替代判断

不是所有灌浆都适合用Ⅱ类水泥浆。对于地下水位以下的渗漏裂缝，水泥浆会被水流冲走，必须用聚氨酯或丙烯酸盐类化学浆液。对于需要快速封闭的渗水点，非水溶性聚氨酯遇水发泡膨胀，堵漏效果更快。Ⅱ类水泥浆的优势在于价格低、强度高、耐久性好，适合干燥环境下的结构补强和大面积裂缝处理。

以我个人的经验，做选型判断时先看三点：裂缝宽度是否大于0.5mm、环境是否干燥、是否对早期强度有要求（比如设备安装后48小时内要运行）。三个条件都满足，优先选Ⅱ类水泥浆灌浆材料。如果有一条不满足，就得考虑换化学浆液或调整工艺参数。
