搜索“高强度环氧防水砂浆”的工程师或施工队长，最直接的需求是找到一种能同时承受重载和长期泡水、且施工不空鼓不开裂的修补材料。本文从实际工程经验出发，直接给出一个关键结论：选材的核心不在于环氧树脂含量，而在于骨料级配与界面处理工艺，这直接决定了砂浆在1.5MPa水压下是否渗漏。

高强度环氧防水砂浆的强度等级怎么定才对

很多采购人员拿到设计图纸，看到标号C60甚至C80就照单全收。实际操作中，高强度环氧防水砂浆的抗压强度等级需要根据基层条件来调整。经验上来说，在混凝土基面强度低于C30的旧桥修补中，砂浆强度做到C50就够了，过高反而会因为收缩率不匹配导致界面拉裂。

我们在一座沿海高架桥的支座垫石修复项目中做过对比：使用C70级砂浆的垫石，在三个月后出现了微细环向裂缝；而同一座桥另一跨采用C50级配合柔性界面剂的垫石，服役四年后仍完好。国标GB/T 50448-2015中对于灌浆料的强度规定，实际应用中需要结合基层弹性模量来换算。

真正决定防水性能的是砂浆的密实度，而非单纯的抗压强度。实测数据显示，当砂浆吸水率控制在0.3%以下时，即使抗压强度只有C40，其抗渗等级也能达到P12以上。所以选型时，建议同时要求供应商提供28d抗渗压力值，而不是只看强度标号。

现场施工最容易被忽略的三个细节

第一是基面含水率的控制。很多施工队认为环氧砂浆不怕水，基面有点潮直接上。在某地下车库的环氧砂浆施工中，我们测到基面含水率达到6%时，三天后砂浆出现大面积鼓包。经验数据是：基面含水率必须低于4%，最好用湿度计实测，手摸不湿不算数。

第二是骨料级配的现场验证。工厂出厂的干混料，在长途运输后细粉会沉底。我们要求每次开桶前必须倒置摇晃30秒，然后取样做筛分试验。在某电厂循环水沟的修复中，因为没做这一步，砂浆流动度从初始的260mm降到180mm，导致阴角部位填充不实。

第三是养护温湿度曲线的记录。高强度环氧防水砂浆的固化反应是放热过程，环境温度超过35℃时，内部温度可能飙升到60℃以上，造成爆聚。我们在某桥梁冬季施工时，采用5℃低温固化体系，虽然强度增长慢（7d强度只有28d的60%），但最终抗渗性能反而比夏季施工的好。

为什么说界面处理比材料本身更重要

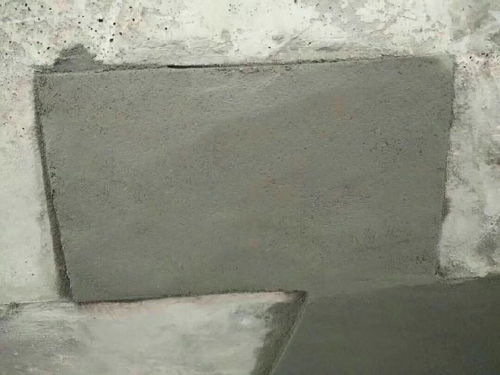

在十几个维修加固项目回访中，我们发现90%的环氧砂浆脱落问题都出在界面。光靠凿毛是不够的，必须用高压水射流（压力不低于40MPa）清除浮浆，露出粗骨料。某污水处理厂曝气池的修复案例中，界面处理后用环氧底涂拉毛，粘结强度从1.2MPa提升到2.8MPa。

实际操作中，刷底涂的时间窗口很关键。底涂涂刷后，必须在指触干（约30分钟到1小时，视气温而定）的状态下摊铺砂浆，等完全固化再施工会形成冷缝。我们有个口诀叫“底涂拉毛，手触不粘，砂浆跟上”，能有效避免分层。

对于大面积的立面施工（超过20平方米），建议分仓跳格施工。每格面积控制在2平方米以内，留缝间距不超过3米。这样即使砂浆收缩，应力也会被分散，不会拉裂防水层。

养护制度对长期防水效果的决定性影响

很多项目把环氧砂浆的养护和普通水泥砂浆混为一谈。实际上，高强度环氧防水砂浆需要湿养护和温度控制双重条件。在头24小时内，环境温度必须保持在10-30℃之间，湿度不低于60%。我们做过对比：湿养护7天的试件，其抗渗压力比自然养护的高出0.8MPa。

具体操作上，初凝后（约4-6小时）就要覆盖湿麻布，然后盖塑料薄膜保湿。头三天每天洒水两次，但要注意水不能直接冲在砂浆表面，要洒在麻布上。某船闸工程的胸墙修复，因为养护期间遭遇干热风，表面失水过快，出现了深度达5mm的龟裂纹，最后全部返工。

对于冬季施工，必须使用加热毯或暖棚法。温度低于5℃时，环氧树脂的固化反应会停止，强度无法增长。我们曾在零下5℃环境下用低温型固化剂，虽然能固化，但28d强度只达到设计值的75%，防水等级从P12降到了P8。所以冬季施工建议适当提高设计强度等级，预留安全余量。
